Sanhua YCQB02L50 Basınç Sensörü (Transdüser) – 0 – 13,8 bar, 0,5-4,5 V Oransal Çıkış, 7/16" Flare

Sanhua YCQB02L50, soğutma, iklimlendirme ve ısı pompası devrelerinde basıncı sürekli ölçüp elektrik sinyaline çeviren basınç sensörüdür (transdüser). Bu model 0 – 13,8 bar aralığıyla devrenin alçak basınç (LP) tarafı için üretilmiştir.

Oransal (Ratiometric) Çıkış: Yükselteç Gerekmez, Doğrudan Kontrolöre Bağlanır

Sensör oransal (ratiometric) çalışır: 5 V beslemeden 0,5 – 4,5 V arası bir sinyal üretir ve bu sinyal doğrudan basınçla orantılıdır. Besleme gerilimi biraz kaysa bile çıkış oranı korunur, bu yüzden ayrı bir yükselteç ya da dönüştürücü gerekmez — kontrolöre doğrudan bağlanır.

Basınç şalterinden (presostat) farkı: presostat yalnız bir eşikte kontak açıp kapatır; sensör ise basıncın sayısal değerini sürekli bildirir. Bu sayede kontrolör kızgınlık hesabı, kondenser fan devri ayarı ve kapasite kontrolü yapabilir.

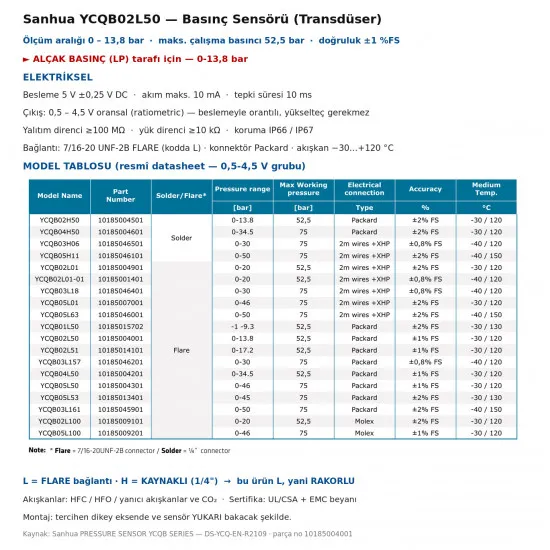

Teknik Özellikler (Resmî Sanhua Datasheet)

• Model: Sanhua YCQB02L50 | Sanhua parça no: 10185004001
• Ölçüm Aralığı: 0 – 13,8 bar — alçak basınç (LP) tarafı için
• Maks. Çalışma Basıncı: 52,5 bar
• Doğruluk: ±1 %FS (tam skalaya göre)
• Çıkış Sinyali: 0,5 – 4,5 V oransal (ratiometric)
• Besleme: 5 V ± 0,25 V DC | Akım: maks. 10 mA | Tepki süresi: 10 ms
• Bağlantı: 7/16-20 UNF-2B flare (rakorlu) — kodda L harfi flare'ı, H harfi 1/4" kaynaklıyı gösterir
• Elektrik Konnektörü: Packard soket
• Yalıtım Direnci: ≥100 MΩ | Yük Direnci: ≥10 kΩ
• Koruma Sınıfı: IP66 / IP67
• Akışkan Sıcaklığı: −30 … +120 °C | Nem: %0-95 RH
• Uyumlu Akışkanlar: HFC ve HFO akışkanlar, yanıcı akışkanlar ve CO₂ (R744)
• Sertifikalar: UL/CSA · EMC direktifi beyanı

• 🔧 Doğru aralığı seçin. Bu ürün 0 – 13,8 bar ölçer. Devrenin diğer tarafı için YCQB05L50 (0–46 bar) modelini kullanın. Aralığı aşan basınç ölçümü bozar; çok geniş aralık ise düşük basınçlarda çözünürlüğü düşürür.
• 🔧 Montaj: Tercihen dikey eksende ve sensör yukarı bakacak şekilde takılır. Böylece gövdede yağ ve sıvı birikmez.
• ⚠️ Kontrolör uyumluluğunu doğrulayın. Sanhua bu seriyi iki çıkış grubunda üretir: 0,5-4,5 V (bu ürün) ve 0,5-3,5 V. Sanhua SEC serisi kontrolörler 0,5-3,5 V grubuyla uyumludur. Kontrolörünüzün beklediği sinyal aralığını kontrol edin.
• Flare bağlantıyı aşırı sıkmayın; conta yüzeyine bir damla soğutucu yağı sürmek sızdırmazlığı iyileştirir.
• Sensör kablosunu güç kablolarıyla aynı kanaldan geçirmeyin — elektriksel gürültü ölçümü bozar.
