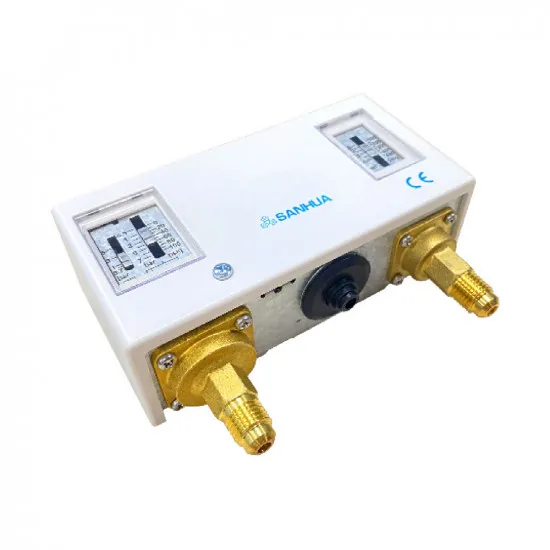

Sanhua PSV15AAL-S51 Çift Basınç Prosestatı – LP −0,5~7 Bar / HP 6~32 Bar, Her İki Taraf Otomatik Reset, 7/16" Flare

Sanhua PSV15AAL-S51, soğutma ve iklimlendirme devrelerinde kompresörü hem aşırı düşük emiş basıncına hem de aşırı yüksek basma basıncına karşı koruyan çift basınç prosestatıdır (presostat). Tek gövdede iki bağımsız basınç ünitesi bulunur.

Her İki Taraf Otomatik Reset: Basınç Normale Dönünce Sistem Kendi Kalkar

Bu modelde her iki basınç ünitesi de otomatik resetlidir:

• Alçak basınç (LP) → OTOMATİK reset: emiş basıncı normale dönünce kompresör kendiliğinden devreye girer.
• Yüksek basınç (HP) → OTOMATİK reset: basma basıncı düştüğünde kontak kendiliğinden kapanır; elle müdahale gerekmez.

Bu davranış, sürekli çalışması gereken ve başında operatör bulunmayan sistemler için uygundur: uzak noktadaki soğuk odalar, market rafları, otomatik çalışan üniteler. Basınç geçici bir sebeple yükselip düştüğünde sistem kendiliğinden geri döner, servis çağırmaya gerek kalmaz.

🔎 Hangi modeli seçmeliyim? Aynı basınç aralığının yüksek basınç tarafı MANUEL resetli sürümü de kataloğumuzda mevcuttur (PSV15AML-S51). Yüksek basınç atmasının mutlaka fark edilmesini ve incelenmesini istiyorsanız manuel resetli modeli; sistemin kendiliğinden devam etmesini istiyorsanız bu otomatik resetli modeli seçin. Daha yüksek basınçlı devreler için PSV16 (HP 8~42 bar) sürümüne bakın.

Teknik Özellikler (Resmî Sanhua Datasheet)

• Model: Sanhua PSV15AAL-S51 | Sanhua parça no: 10660012302
• Alçak Basınç (LP): ayar −0,5 … 7 bar · diferansiyel 0,7 … 5 bar (ayarlanabilir) · reset otomatik
• Yüksek Basınç (HP): ayar 6 … 32 bar · diferansiyel 4 bar (sabit) · reset otomatik
• Kontak: SPDT | Kontak Yükü: AC1 16 A / 400 V · AC3 16 A / 400 V · AC15 10 A / 400 V · DC 16 A / 24 V
• Bağlantı: 7/16-20 UNF flare (rakorlu) — iki adet
• Maks. Çalışma Basıncı: HP tarafı 3,5 MPa (35 bar) · LP tarafı 1,65 MPa (16,5 bar)
• Akışkan Sıcaklığı: −40 … +120 °C | Ortam Sıcaklığı: −30 … +65 °C | Nem: %0-95 RH
• Koruma Sınıfı: IP30 (IP44 opsiyonel)

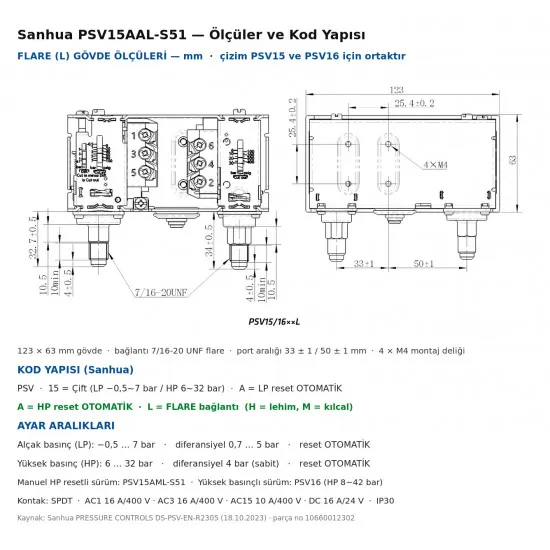

• Ölçüler: gövde 123 × 63 mm · port aralığı 33 ± 1 / 50 ± 1 mm · 4 × M4 montaj deliği — 2. görselde resmî ölçü çizimi
• Uyumlu Akışkanlar: R22, R134a, R404A/R507, R407A/F, R407C, R410A, R448A/R449A, R450A, R452A, R513A
• Sertifikalar: CE (LVD 2014/35/EU · EN 60730-1, EN 60730-2-6) · UL 508 (E480941)

• 🔧 Kod okuması: PSV = basınç kontrol · 15 = çift (LP −0,5~7 / HP 6~32 bar) · A = LP reset otomatik · A = HP reset otomatik · L = flare bağlantı. Lehim bağlantılı sürümü H, kılcal borulu sürümü M harfiyle biter.
• ⚠️ Bu varyant (S51) PED 2014/68/EU (EN 12263) sertifikalı değildir. Basınçlı ekipman direktifi kapsamında sertifikalı emniyet şalteri gerektiren projelerde -S01 varyantı seçilmelidir (HP diferansiyeli 4 yerine 5 bar).
• R32, R290, R717 ve R1234yf gibi A2L/A3 akışkanlar için standart listede onay yoktur; bu akışkanlarda üreticiye özel model teyidi gerekir.
• Ayar yaparken HP kesme değerini sistemin tasarım basıncının ve emniyet ventili ayarının altında bırakın; LP kesme değerini evaporatör tasarım sıcaklığına göre seçin.
• Flare bağlantıyı aşırı sıkmayın; rakor yüzeyine bir damla soğutucu yağı sürmek sızdırmazlığı iyileştirir.
