Sanhua YCQC02L18 Basınç Sensörü (Transdüser) – 4-20 mA Çıkış, −1…12 Bar, 7/16" Flare, Packard

Sanhua YCQC02L18, soğutma, iklimlendirme ve ısı pompası devrelerinde basıncı sürekli ölçüp 4-20 mA akım sinyaline çeviren basınç sensörüdür (transdüser). Ölçüm aralığı −1 … 12 bar'dır; eksi değerleri de okuduğu için vakum takibinde de kullanılabilir.

4-20 mA Akım Döngüsü: Uzun Kabloda ve Gürültülü Ortamda Sinyal Bozulmaz

Bu sensörün ayırt edici özelliği akım çıkışlı olmasıdır. Akım döngüsü sinyali, kablo boyundan ve kablodaki gerilim düşümünden etkilenmez — gerilim çıkışlı (0,5-4,5 V) sensörlerde uzun kablo ölçümü kaydırırken, 4-20 mA sinyal panoya olduğu gibi ulaşır.

İkinci avantajı arıza teşhisidir: sağlam bir döngü en düşük basınçta bile 4 mA verir. Kablo koparsa ya da sensör ölürse akım 0 mA'e düşer ve kumanda bunu "sinyal yok" olarak ayırt edebilir. Gerilim çıkışlı sensörde 0 V hem "en düşük basınç" hem "arıza" anlamına gelebilir.

🔑 YCQB ile karıştırmayın: Kataloğumuzdaki YCQB serisi 0,5-4,5 V oransal gerilim çıkışlıdır ve beyaz plastik gövdelidir. YCQC ise 4-20 mA akım çıkışlı, paslanmaz çelik gövdeli ve kablolu konnektörlüdür. Kumandanızın hangi sinyali beklediğine göre seçin.

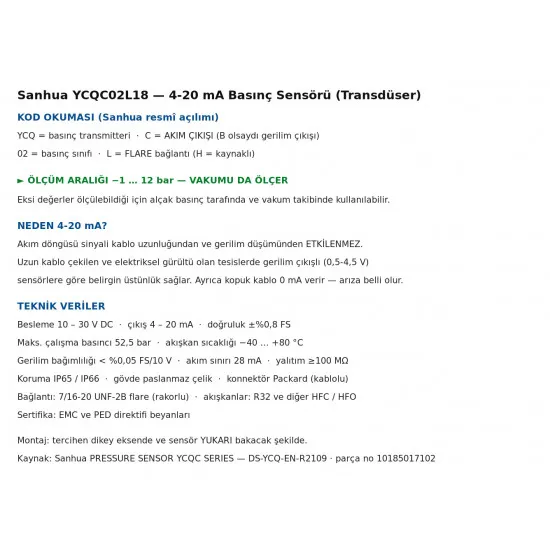

Teknik Özellikler (Resmî Sanhua Datasheet)

• Model: Sanhua YCQC02L18 | Sanhua parça no: 10185017102
• Ölçüm Aralığı: −1 … 12 bar (vakum dahil)
• Çıkış Sinyali: 4 – 20 mA (akım döngüsü)
• Besleme: 10 – 30 V DC
• Doğruluk: ±0,8 %FS (tam skalaya göre)
• Maks. Çalışma Basıncı: 52,5 bar
• Akışkan Sıcaklığı: −40 … +80 °C | Nem: %0-95 RH
• Bağlantı: 7/16-20 UNF-2B flare (rakorlu) — kodda L harfi flare'ı, H harfi 1/4" kaynaklıyı gösterir
• Elektrik Konnektörü: Packard (kablolu) | Gövde: paslanmaz çelik
• Koruma Sınıfı: IP65 / IP66
• Gerilim Bağımlılığı: < %0,05 FS / 10 V | Akım Sınırı: 28 mA | Yalıtım Direnci: ≥100 MΩ
• Uyumlu Akışkanlar: R32 ve diğer HFC / HFO akışkanlar
• Sertifikalar: EMC ve PED direktifi beyanları

• 🔧 Kod okuması: YCQ = basınç transmitteri · C = akım çıkışı · 02 = basınç sınıfı · L = flare bağlantı.
• 🔧 Montaj: Tercihen dikey eksende ve sensör yukarı bakacak şekilde takılır; böylece gövdede yağ ve sıvı birikmez.
• ⚠️ Kumandanızın giriş tipini doğrulayın. Bu sensör akım (mA) girişi ister. Gerilim (V) girişli bir kumandaya doğrudan bağlanamaz — ya uygun girişli kumanda ya da mA→V dönüştürücü gerekir.
• Flare bağlantıyı aşırı sıkmayın; conta yüzeyine bir damla soğutucu yağı sürmek sızdırmazlığı iyileştirir.

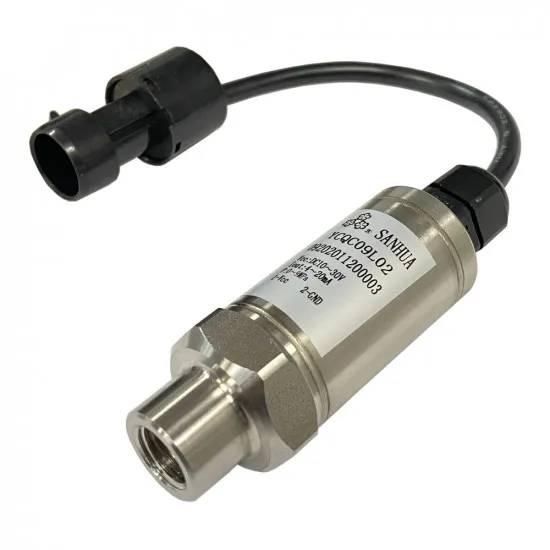

• ℹ️ Görsel hakkında: Fotoğraf üreticinin YCQC seri görselidir; gövde üzerinde aynı serinin başka bir kodu yazılı olabilir. Ürün, kodda belirtilen −1…12 bar / 4-20 mA modelidir.
