Sanhua PSV16AML-S51 Çift Basınç Prosestatı – LP −0,5~7 Bar Otomatik / HP 8~42 Bar MANUEL Reset, 7/16" Flare

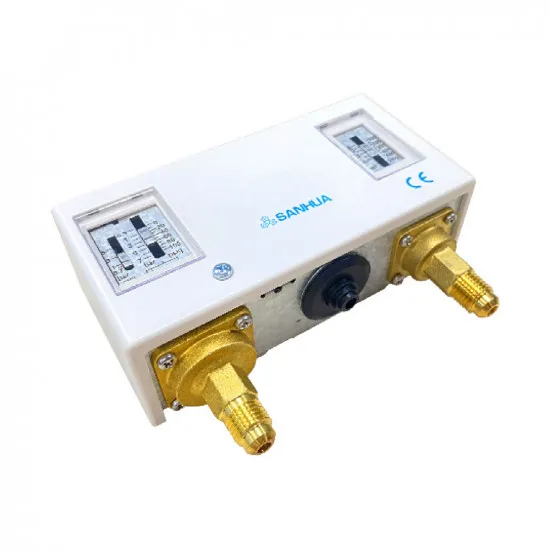

Sanhua PSV16AML-S51, soğutma ve iklimlendirme devrelerinde kompresörü hem aşırı düşük emiş basıncına hem de aşırı yüksek basma basıncına karşı koruyan çift basınç prosestatıdır (presostat). Tek gövdede iki bağımsız basınç ünitesi bulunur.

Yüksek Basınç Reseti MANUEL: Kompresör Kendiliğinden Tekrar Kalkmaz

Bu modelin ayırt edici özelliği reset davranışıdır:

• Alçak basınç (LP) → OTOMATİK reset: emiş basıncı normale dönünce kompresör kendiliğinden devreye girer. Normal çalışma dalgalanmalarında gereksiz müdahale gerekmez.
• Yüksek basınç (HP) → MANUEL reset: basma basıncı sınırı aştığında kontak açılır ve elle resetlenene kadar kapanmaz.

Bu bilinçli bir güvenlik tercihidir. Yüksek basınç atması her zaman bir arıza belirtisidir (kirli kondenser, duran fan, aşırı şarj, tıkalı hat). Otomatik resetli bir cihaz kompresörü tekrar tekrar aynı arızaya sokarken, manuel reset servisi olay yerine çağırır ve kompresörün art arda atmasını engeller. Tam da bu nedenle yüksek basınç tarafında manuel reset yaygın olarak tercih edilir.

Teknik Özellikler (Resmî Sanhua Datasheet)

• Model: Sanhua PSV16AML-S51 | Sanhua parça no: 10660019402
• Alçak Basınç (LP): ayar −0,5 … 7 bar · diferansiyel 0,7 … 5 bar (ayarlanabilir) · reset otomatik
• Yüksek Basınç (HP): ayar 8 … 42 bar · diferansiyel 5 bar (sabit) · reset MANUEL
• Kontak: SPDT | Kontak Yükü: AC1 16 A / 400 V · AC3 16 A / 400 V · AC15 10 A / 400 V · DC 16 A / 24 V
• Bağlantı: 7/16-20 UNF flare (rakorlu) — iki adet
• Maks. Çalışma Basıncı: HP tarafı 4,5 MPa (45 bar) · LP tarafı 1,65 MPa (16,5 bar)
• Akışkan Sıcaklığı: −40 … +120 °C | Ortam Sıcaklığı: −30 … +65 °C | Nem: %0-95 RH
• Koruma Sınıfı: IP30 (IP44 opsiyonel)

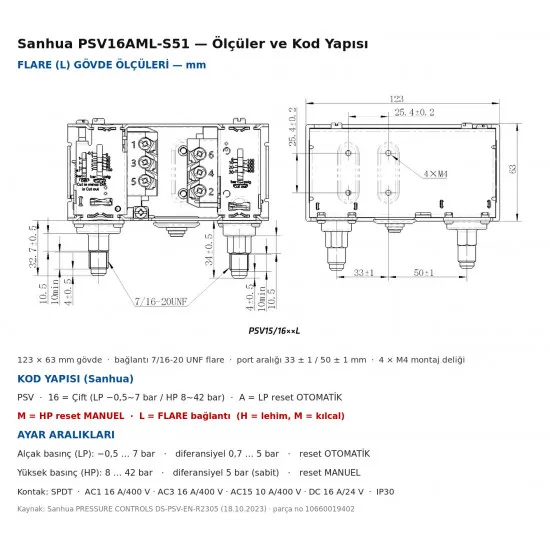

• Ölçüler: gövde 123 × 63 mm · port aralığı 33 ± 1 / 50 ± 1 mm · 4 × M4 montaj deliği — 2. görselde resmî ölçü çizimi
• Uyumlu Akışkanlar: R22, R134a, R404A/R507, R407A/F, R407C, R410A, R448A/R449A, R450A, R452A, R513A
• Sertifikalar: CE (LVD 2014/35/EU · EN 60730-1, EN 60730-2-6) · UL 508 (E480941)

• 🔧 Kod okuması: PSV = basınç kontrol · 16 = çift (LP −0,5~7 / HP 8~42 bar) · A = LP reset otomatik · M = HP reset manuel · L = flare bağlantı. Lehim bağlantılı sürümü H, kılcal borulu sürümü M harfiyle biter.
• ⚠️ Bu varyant (S51) PED 2014/68/EU (EN 12263) sertifikalı değildir. Basınçlı ekipman direktifi kapsamında sertifikalı emniyet şalteri gerektiren projelerde -S01 varyantı seçilmelidir (HP diferansiyeli 5 yerine 6 bar).
• R32, R290, R717 ve R1234yf gibi A2L/A3 akışkanlar için standart listede onay yoktur; bu akışkanlarda üreticiye özel model teyidi gerekir.
• Ayar yaparken HP kesme değerini sistemin tasarım basıncının ve emniyet ventili ayarının altında bırakın; LP kesme değerini de evaporatör tasarım sıcaklığına göre seçin.
• Flare bağlantıyı aşırı sıkmayın; rakor yüzeyine bir damla soğutucu yağı sürmek sızdırmazlığı iyileştirir.
