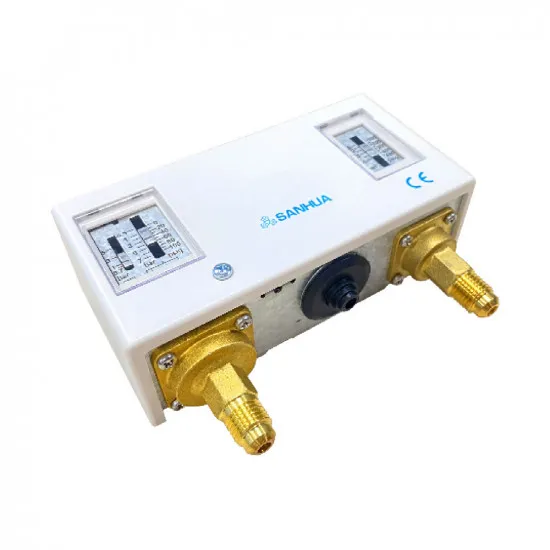

Sanhua PSV15AML-S51 Çift Basınç Prosestatı – LP −0,5~7 Bar Otomatik / HP 6~32 Bar MANUEL Reset, 7/16" Flare

Sanhua PSV15AML-S51, soğutma ve iklimlendirme devrelerinde kompresörü hem aşırı düşük emiş basıncına hem de aşırı yüksek basma basıncına karşı koruyan çift basınç prosestatıdır (presostat). Tek gövdede iki bağımsız basınç ünitesi bulunur.

Yüksek Basınç Reseti MANUEL: Kompresör Kendiliğinden Tekrar Kalkmaz

Bu modelin ayırt edici özelliği reset davranışıdır:

• Alçak basınç (LP) → OTOMATİK reset: emiş basıncı normale dönünce kompresör kendiliğinden devreye girer.
• Yüksek basınç (HP) → MANUEL reset: basma basıncı sınırı aştığında kontak açılır ve elle resetlenene kadar kapanmaz.

Yüksek basınç atması her zaman bir arıza belirtisidir (kirli kondenser, duran fan, aşırı şarj, tıkalı hat). Otomatik resetli bir cihaz kompresörü tekrar tekrar aynı arızaya sokarken, manuel reset servisi olay yerine çağırır ve kompresörün art arda atmasını engeller.

🔎 Hangi modeli seçmeliyim? Aynı basınç aralığına sahip her iki tarafı otomatik resetli sürüm de kataloğumuzda mevcuttur. Devreye insan müdahalesi olmadan geri dönmesini istiyorsanız otomatik resetli modeli, yüksek basınç arızasının fark edilmesini ve incelenmesini istiyorsanız bu manuel resetli modeli tercih edin. Daha yüksek basınçlı devreler için PSV16 (HP 8~42 bar) sürümüne bakın.

Teknik Özellikler (Resmî Sanhua Datasheet)

• Model: Sanhua PSV15AML-S51 | Sanhua parça no: 10660012202
• Alçak Basınç (LP): ayar −0,5 … 7 bar · diferansiyel 0,7 … 5 bar (ayarlanabilir) · reset otomatik
• Yüksek Basınç (HP): ayar 6 … 32 bar · diferansiyel 4 bar (sabit) · reset MANUEL
• Kontak: SPDT | Kontak Yükü: AC1 16 A / 400 V · AC3 16 A / 400 V · AC15 10 A / 400 V · DC 16 A / 24 V
• Bağlantı: 7/16-20 UNF flare (rakorlu) — iki adet
• Maks. Çalışma Basıncı: HP tarafı 3,5 MPa (35 bar) · LP tarafı 1,65 MPa (16,5 bar)
• Akışkan Sıcaklığı: −40 … +120 °C | Ortam Sıcaklığı: −30 … +65 °C | Nem: %0-95 RH
• Koruma Sınıfı: IP30 (IP44 opsiyonel)

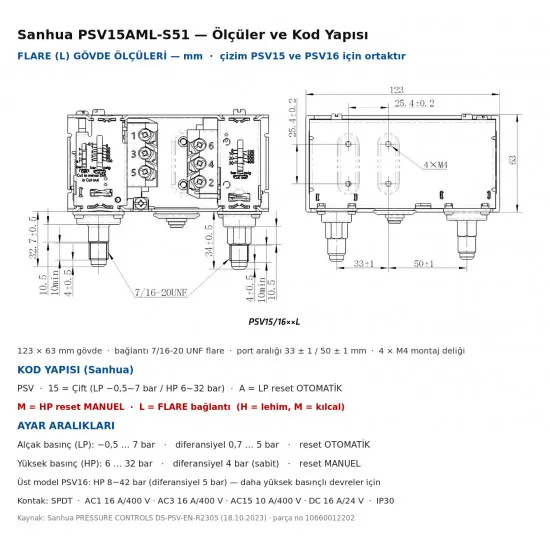

• Ölçüler: gövde 123 × 63 mm · port aralığı 33 ± 1 / 50 ± 1 mm · 4 × M4 montaj deliği — 2. görselde resmî ölçü çizimi
• Uyumlu Akışkanlar: R22, R134a, R404A/R507, R407A/F, R407C, R410A, R448A/R449A, R450A, R452A, R513A
• Sertifikalar: CE (LVD 2014/35/EU · EN 60730-1, EN 60730-2-6) · UL 508 (E480941)

• 🔧 Kod okuması: PSV = basınç kontrol · 15 = çift (LP −0,5~7 / HP 6~32 bar) · A = LP reset otomatik · M = HP reset manuel · L = flare bağlantı. Lehim bağlantılı sürümü H, kılcal borulu sürümü M harfiyle biter.
• ⚠️ Bu varyant (S51) PED 2014/68/EU (EN 12263) sertifikalı değildir. Basınçlı ekipman direktifi kapsamında sertifikalı emniyet şalteri gerektiren projelerde -S01 varyantı seçilmelidir (HP diferansiyeli 4 yerine 5 bar).
• R32, R290, R717 ve R1234yf gibi A2L/A3 akışkanlar için standart listede onay yoktur; bu akışkanlarda üreticiye özel model teyidi gerekir.
• Ayar yaparken HP kesme değerini sistemin tasarım basıncının ve emniyet ventili ayarının altında bırakın; LP kesme değerini evaporatör tasarım sıcaklığına göre seçin.
• Flare bağlantıyı aşırı sıkmayın; rakor yüzeyine bir damla soğutucu yağı sürmek sızdırmazlığı iyileştirir.
