Sanhua SHF(L)-7H-34U-52 4 Yollu Çevirme (Reversing) Vanası – 3/8"→1/2", Kv 2,9, Inverter Uyumlu, Bobinsiz

Sanhua SHF(L)-7H-34U-52, ısı pompalarında ve ısıtma-soğutma yapan sistemlerde çevrimi ters çeviren 4 yollu vanadır. Girişi 3/8" ODF, diğer üç bağlantısı 1/2" ODF lehimdir.

Isı Pompasında Çevrimi Ters Çevirir — Inverter Kompresörlü Sistemlere de Uygun

4 yollu vana, kompresörün basma gazını hangi ısı değiştiriciye göndereceğini belirler. Soğutma konumunda dış ünite kondenser, iç ünite evaporatördür; vana konum değiştirdiğinde roller tersine döner ve aynı devre ısıtma yapar. Defrost (buz çözme) çevrimi de bu vanayla yapılır.

Bu model Sanhua'nın "Variable & Fixed Speed" sınıfındadır — yani değişken devirli (inverter) kompresörlü sistemlerde de kullanılabilir. Inverter sistemlerde kompresör düşük devirde çalışırken sistemdeki fark basıncı azalır; vananın konum değiştirebilmesi için gereken minimum fark basıncı bu seride 0,1 MPa'ya (1 bar) indirilmiştir. Eski -51 serisinde bu değer 0,25 MPa idi — düşük devirde çevirememe sorununun asıl sebebi budur.

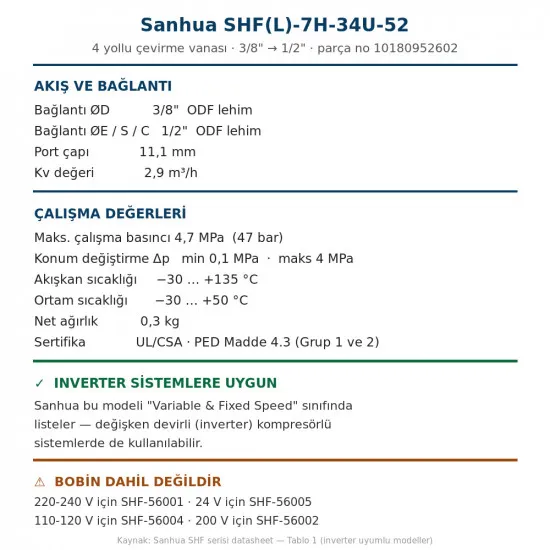

Teknik Özellikler (Resmî Sanhua Datasheet, Tablo 1)

• Model: Sanhua SHF(L)-7H-34U-52 | Parça no: 10180952602
• Sistem tipi: Variable & Fixed Speed — inverter ve sabit devirli sistemler
• Bağlantı ØD: 3/8" ODF lehim | ØE / S / C: 1/2" ODF lehim
• Port çapı: 11,1 mm | Kv değeri: 2,9 m³/h
• Maks. çalışma basıncı (MOP): 4,7 MPa = 47 bar
• Konum değiştirme fark basıncı (OPD): min 0,1 MPa · maks 4 MPa
• Akışkan sıcaklığı (TS): −30 … +135 °C | Ortam sıcaklığı: −30 … +50 °C
• Net ağırlık: 0,3 kg
• Sertifika: UL / CSA · PED Madde 4.3 (Akışkan Grubu 1 ve 2)
• Uyumlu akışkanlar: R22 · R134a · R404A · R407C · R410A · R507 · R450A/R513A · R32 · R290 · R1234ze(E) · R1234yf

🚨 Bobin Dahil Değildir

Sanhua 4 yollu vanaları bobinsiz satılır. Vana gaz basıncıyla çalışır; elektrik yalnızca yönü belirleyen pilot valfi süren bobine gider. Bobin şebeke gerilimine göre ayrıca seçilir:

• 🔧 Montaj konumu: Sanhua'nın talimatı net — vana bobin yukarı bakacak ya da gövde ekseni yatay olacak şekilde monte edilir. Akış yönü montaj talimatına göre ayarlanır.
• ⚠️ Lehim uyarısı: gövde ince cidarlıdır ve içinde teflon sürgü vardır. Lehim sırasında gövdeyi ıslak bezle sarın, alevi doğrudan gövdeye tutmayın — aşırı ısı sürgüyü kalıcı olarak sıkıştırır.
• Arıza teşhisi: vana yön değiştirmiyorsa sırayla bakın — (1) bobin sargısı sağlam mı, (2) bobine gerilim geliyor mu, (3) sistemde en az 0,1 MPa fark basıncı var mı. Üçü de sağlamsa sorun pilot valftedir.
• Daha büyük kapasite mi? Aynı serinin 3/8" giriş / 1/2" çıkışlı bir üst boyu SHF(L)-11H-35U, bir alt boyu SHF(L)-4H-23U-52 (5/16"→3/8") olarak seçilir.
