Sanhua SHF-56024 4 Yollu Vana Bobini – AC 220-240 V, 4,5 W, IP54, 1500 mm Kablolu

Sanhua SHF-56024, SHF serisi 4 yollu çevirme (reversing) vanalarının pilot valfini süren bobindir. AC 220-240 V ile çalışır ve gövdeden çıkan 1500 mm (1,5 metre) kablo uçlarıyla bağlanır — ayrı soket gerekmez.

SHF Serisi 4 Yollu Vanaların Bobini — 1,5 Metre Kablolu Uzun Sürüm

Isı pompalarında ve ısıtma-soğutma yapan split sistemlerde çevrimi ters çeviren eleman 4 yollu vanadır. Vananın kendisi gaz basıncıyla çalışır; hangi yöne geçeceğini belirleyen küçük pilot valfi ise bu bobin çeker. Bobin gitmişse vana konum değiştiremez: sistem ya hep soğutur ya hep ısıtır.

Neden 1500 mm? Bu bobin, 500 mm kablolu SHF-56001 ile aynı bobindir — aynı sargı kodu (SHF-4-10L3), aynı gerilim, aynı güç. Tek fark kablo boyudur. Kontrol kutusu vanadan uzaktaysa ya da kablo dış ünitede uzun bir güzergâh izliyorsa 1,5 metrelik sürüm ek klemens ve ara bağlantı gerektirmez. Ara ek noktası, dış ünitedeki nem ve titreşim yüzünden arızanın en sık başladığı yerdir.

4 yollu vanalar bobinsiz satılır. Yeni vana taktığınızda ya da bobin yandığında vananın tamamını değiştirmenize gerek yoktur — bobin dışarıdan geçmedir, kablo sökülür, eski bobin çıkarılır, yenisi takılır. Lehim yok, gaz boşaltma yok.

Teknik Özellikler (Resmî Sanhua DS-SHF-EN)

• Ürün numarası: SHF-56024 | Bobin modeli: SQ-A25 22G-00 0870 | Parça no: 10805240702 | Sargı kodu: SHF-4-10L3
• Besleme: AC 220-240 V (50/60 Hz)
• Güç tüketimi: 4,5 W (50 Hz) · 3,5 W (60 Hz)
• Bağlantı: kablo uçlu (lead wires) · kablo boyu 1500 mm · iletken kesiti 0,5 mm² · uç sıyırma 5 mm

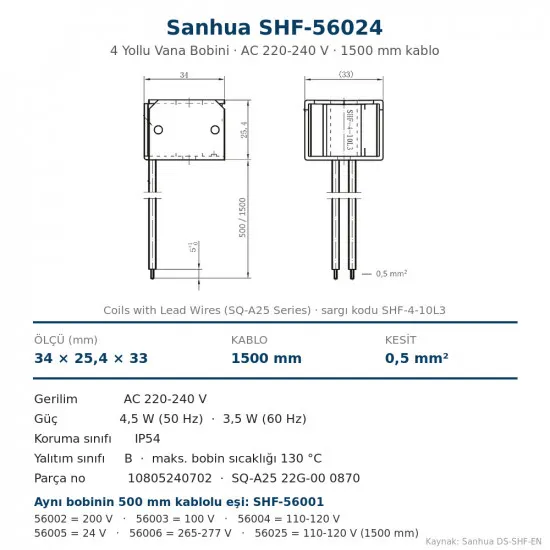

• Ölçüler: 34 × 25,4 × 33 mm
• Koruma sınıfı: IP54
• Yalıtım sınıfı: B · maksimum bobin sıcaklığı 130 °C
• Uyumluluk: Sanhua'nın resmî datasheet dipnotu — "her bobin, belirtilen tüm SHF vana modellerine uyar"

Aynı Serinin Diğer Gerilim ve Kablo Seçenekleri

• ⚠️ Gerilimi karıştırmayın. Kablo uçlu bobinlerin hepsi dışarıdan aynı görünür; ayırt edici tek şey ürün numarasıdır. 220-240 V için SHF-56024 (1,5 m) ya da SHF-56001 (0,5 m), 24 V için SHF-56005 alınır. Yanlış gerilim bobini anında yakar.
• 🔧 Değişim: besleme kesilir, bobinin sabitleme somunu/klipsi sökülür, bobin pilot valf mili üzerinden çekilir. Yeni bobin aynı yolla takılır — sisteme müdahale, gaz boşaltma ve lehim gerekmez.
• Arıza teşhisi: vana yön değiştirmiyorsa önce bobini ölçün. Sargı kopmuşsa direnç sonsuz okur; bobin sağlamsa sorun pilot valfte ya da basınç farkının yetersizliğindedir (4 yollu vana konum değiştirmek için sistemde belirli bir Δp ister).
• Isınma normaldir: sürekli enerjili bobin elle sıcak gelir; sınır 130 °C sargı sıcaklığıdır.
• IP54 koruma sınıfı toz ve su sıçramasına karşıdır; doğrudan su jetine ve sürekli ıslaklığa maruz bırakmayın. Uzun kabloyu keskin sac kenarlarından geçirirken spiral koruma kullanın.
