Sanhua SHF(L)-11H-45D1-52 4 Yollu Yön Değiştirme Vanası – Ø11,5 mm, Kv 4,5, 1/2" × 5/8" ODF (Bobin Hariç)

Sanhua SHF(L)-11H-45D1-52, ısı pompası ve klima sistemlerinde soğutucu akışkanın akış yönünü değiştirerek soğutma ile ısıtma modu arasında geçiş sağlayan 4 yollu vanadır (reversing valve / yön değiştirme vanası).

Isı Pompasında Soğutma ↔ Isıtma Geçişini Sağlayan 4 Yollu Vana

Vana, pilot solenoid tarafından kumanda edilir: bobin enerjilendiğinde ana sürgü konum değiştirir ve evaporatör ile kondenserin görevleri yer değiştirir. Böylece tek bir devre hem soğutma hem ısıtma yapabilir.

Bu model hem invertörlü (değişken devirli) hem de sabit devirli sistemlere uygundur — Sanhua tablosunda "Variable & Fixed Speed" olarak sınıflandırılır. Değişken devirli sistemlerde kısmi yükte de güvenilir kalış (sızdırmazlık) sağlaması önemlidir.

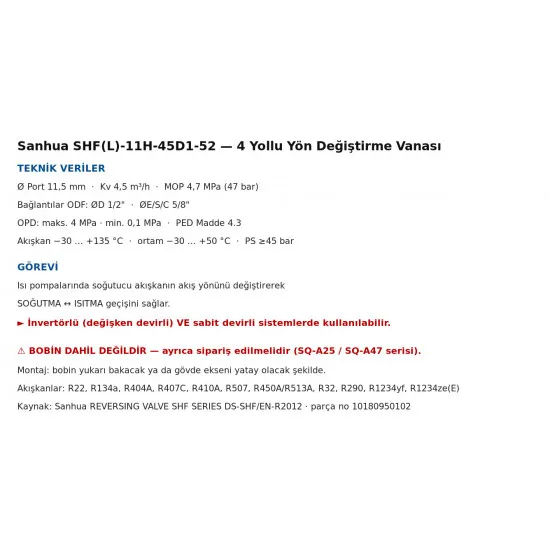

Teknik Özellikler (Resmî Üretici Verisi)

• Model: Sanhua SHF(L)-11H-45D1-52 | Sanhua parça no: 10180950102
• Sistem Tipi: Değişken devirli (invertör) ve sabit devirli
• Port Çapı: Ø11,5 mm | Kv: 4,5 m³/h
• Bağlantılar (ODF kaynaklı): ØD 1/2" · ØE/S/C 5/8"
• MOP: 4,7 MPa (47 bar) | OPD: maks. 4 MPa · min. 0,1 MPa
• Maks. Çalışma Basıncı (PS): ≥4,5 MPa (45 bar)
• Akışkan Sıcaklığı: −30 … +135 °C | Ortam: −30 … +50 °C | Nem: %0-95 RH
• PED: Madde 4 §3 (Akışkan Grubu 1 ve 2) | Sertifika: UL/CSA · LVD veya PED beyanı
• Uyumlu Akışkanlar: R22, R134a, R404A, R407C, R410A, R507, R450A/R513A, R32, R290, R1234ze(E), R1234yf

• ⚠️ BOBİN DAHİL DEĞİLDİR. Vana pilot solenoidle kumanda edilir; uygun bobin (Sanhua SQ-A25 / SQ-A47 serisi) ayrıca sipariş edilmelidir.
• 🔧 Montaj konumu: Bobin yukarı bakacak ya da gövde ekseni yatay olacak şekilde monte edilir. Akış yönü kurulum talimatına uymalıdır.
• ⚠️ Lehim sırasında gövdeyi mutlaka soğutun. 4 yollu vanaların iç sürgüsü ve contaları ısıya hassastır; ıslak bez sarın, azot süpürmesi yapın ve bobini çıkarın.
• Kapasiteye göre seçin: Bu boy Kv 4,5 m³/h'dir. Sanhua SHF ailesi 3,6 kW'tan 420 kW'a kadar geniş bir kapasite aralığını kapsar.
