Sanhua SHF-19013 4 Yollu Çevirme (Reversing) Vanası – 3/8", 9,1-15,1 kW, Bobinsiz

Sanhua SHF-19013 (üretici model kodu SHF(L)-11H-35U-51), ısı pompalarında ve ısıtma-soğutma yapan sistemlerde çevrimi ters çeviren 4 yollu vanadır. 3/8" bağlantılıdır ve 9,1 - 15,1 kW kapasite bandında çalışır.

Isı Pompasında Çevrimi Ters Çevirir — Aynı Devre Hem Isıtır Hem Soğutur

4 yollu vana, kompresörün basma gazını hangi ısı değiştiriciye göndereceğini belirler. Soğutma konumunda dış ünite kondenser, iç ünite evaporatördür; vana konum değiştirdiğinde roller tersine döner ve aynı devre ısıtma yapar. Defrost (buz çözme) çevrimi de bu vanayla yapılır.

Vana gaz basıncıyla çalışır: içindeki sürgüyü hareket ettiren şey sistemdeki basınç farkıdır. Elektrik yalnızca yönü belirleyen küçük pilot valfi süren bobine gider. Bu yüzden vananın konum değiştirebilmesi için sistemde belirli bir fark basıncı bulunmalıdır.

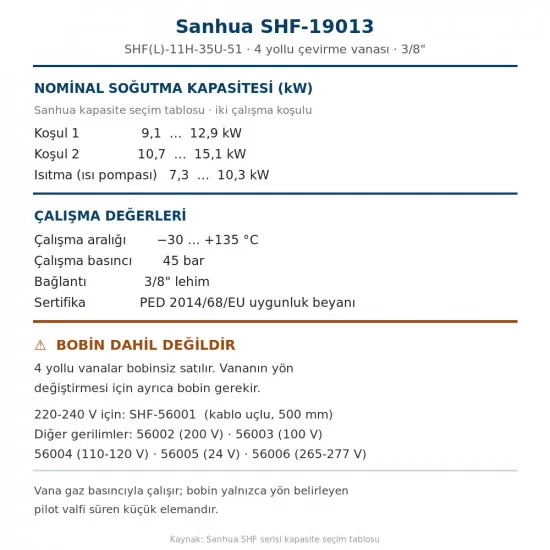

Teknik Özellikler (Resmî Sanhua Kapasite Seçim Tablosu)

• Sanhua ürün no: SHF-19013 | Üretici model kodu: SHF(L)-11H-35U-51
• Bağlantı: 3/8" lehim
• Nominal soğutma kapasitesi: koşul 1 9,1 - 12,9 kW · koşul 2 10,7 - 15,1 kW
• Isıtma (ısı pompası) kapasitesi: 7,3 - 10,3 kW
• Çalışma aralığı: −30 … +135 °C
• Çalışma basıncı: 45 bar
• Sertifika: Basınçlı Teçhizat Yönetmeliği 2014/68/EU uygunluk beyanı

🚨 Bobin Dahil Değildir

Sanhua 4 yollu vanaları bobinsiz satılır. Vananın yön değiştirebilmesi için pilot valfi süren bobin ayrıca sipariş edilir. Şebeke gerilimine göre seçilir:

• 🔧 Lehim uyarısı: 4 yollu vananın gövdesi ince cidarlıdır ve içinde teflon sürgü vardır. Lehim sırasında gövdeyi ıslak bezle sarın ve alevi doğrudan gövdeye tutmayın — aşırı ısı sürgüyü kalıcı olarak sıkıştırır.
• 🔧 Montaj konumu: vana, bobin yukarı bakacak ya da gövde ekseni yatay olacak şekilde monte edilir.
• Arıza teşhisi: vana yön değiştirmiyorsa sırayla kontrol edin — (1) bobinin sargısı sağlam mı, (2) bobine gerilim geliyor mu, (3) sistemde yeterli fark basıncı var mı. Üçü de sağlamsa sorun pilot valfin tıkanmasındadır.
