Sanhua SHF-56001 4 Yollu Vana Bobini – AC 220-240 V, 4,5 W, IP54, 500 mm Kablolu

Sanhua SHF-56001, SHF serisi 4 yollu çevirme (reversing) vanalarının pilot valfini süren bobindir. AC 220-240 V ile çalışır, gövdeden çıkan 500 mm kablo uçlarıyla bağlanır — ayrı soket gerekmez.

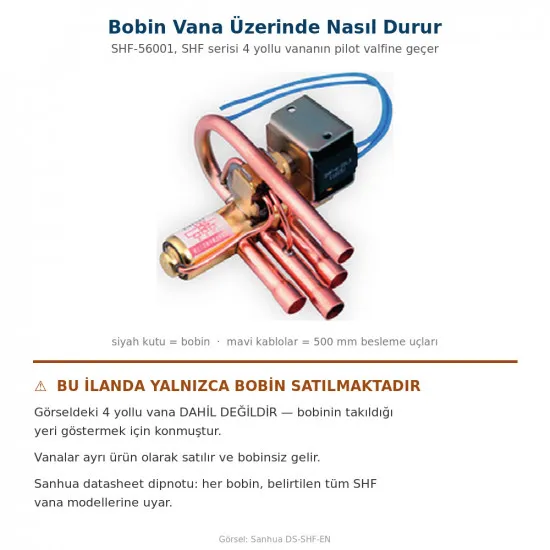

SHF Serisi 4 Yollu Vanaların Bobini — Vana Bobinsiz Gelir, Bu Parça Ayrı Alınır

Isı pompalarında ve ısıtma-soğutma yapan split sistemlerde çevrimi ters çeviren eleman 4 yollu vanadır. Vananın kendisi gaz basıncıyla çalışır; hangi yöne geçeceğini belirleyen küçük pilot valfi ise bu bobin çeker. Bobin gitmişse vana konum değiştiremez: sistem ya hep soğutur ya hep ısıtır.

4 yollu vanalar bobinsiz satılır. Yeni vana taktığınızda ya da bobin yandığında vananın tamamını değiştirmenize gerek yoktur — bobin dışarıdan geçmedir, kablo sökülür, eski bobin çıkarılır, yenisi takılır. Lehim yok, gaz boşaltma yok.

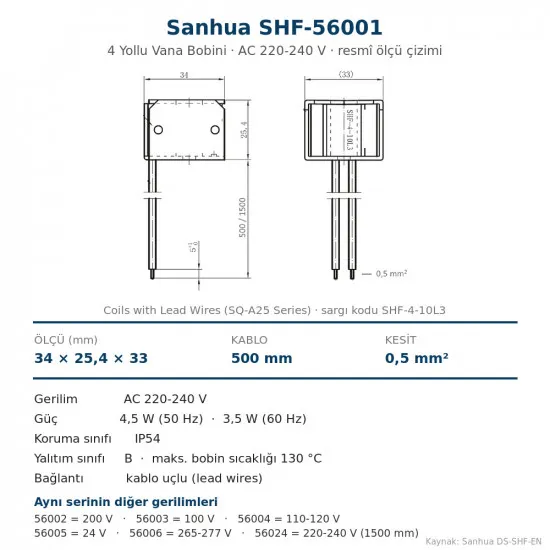

Teknik Özellikler (Resmî Sanhua DS-SHF-EN)

• Ürün numarası: SHF-56001 | Bobin modeli: SQ-A25 22G-000001 | Sargı kodu: SHF-4-10L3
• Besleme: AC 220-240 V (50/60 Hz)
• Güç tüketimi: 4,5 W (50 Hz) · 3,5 W (60 Hz)
• Bağlantı: kablo uçlu (lead wires) · kablo boyu 500 mm · iletken kesiti 0,5 mm² · uç sıyırma 5 mm
• Ölçüler: 34 × 25,4 × 33 mm
• Koruma sınıfı: IP54
• Yalıtım sınıfı: B · maksimum bobin sıcaklığı 130 °C · maks. ortam sıcaklığı +50 °C
• Uyumluluk: Sanhua'nın resmî datasheet dipnotu — "her bobin, belirtilen tüm SHF vana modellerine uyar"

Aynı Serinin Diğer Gerilim ve Bağlantı Seçenekleri

• ⚠️ Gerilimi karıştırmayın. Kablo uçlu bobinlerin hepsi dışarıdan aynı görünür; ayırt edici tek şey ürün numarasıdır. 220-240 V için SHF-56001, 24 V için SHF-56005 alınır. Yanlış gerilim bobini anında yakar.
• 🔧 Değişim: besleme kesilir, bobinin sabitleme somunu/klipsi sökülür, bobin pilot valf mili üzerinden çekilir. Yeni bobin aynı yolla takılır — sisteme müdahale, gaz boşaltma ve lehim gerekmez.
• Arıza teşhisi: vana yön değiştirmiyorsa önce bobini ölçün. Sargı kopmuşsa direnç sonsuz okur; bobin sağlamsa sorun pilot valfte ya da basınç farkının yetersizliğindedir (4 yollu vana konum değiştirmek için sistemde belirli bir Δp ister).
• Isınma normaldir: sürekli enerjili bobin elle sıcak gelir; sınır 130 °C sargı sıcaklığıdır. Ortam +50 °C'yi aşan yerlerde havalandırmaya dikkat edin.
• IP54 koruma sınıfı toz ve su sıçramasına karşıdır; doğrudan su jetine ve sürekli ıslaklığa maruz bırakmayın.
