Sanhua SHF-50021 4 Yollu Çevirme (Reversing) Vanası | ~227 kW R410A | 1 5/8" + 2 5/8" ODF | Bobin Ayrı

Sanhua SHF-50021 (mühendislik kodu SHF(L)-210-1321), ısı pompası ve çevrimli sistemlerde soğutucu akış yönünü değiştirerek soğutma ↔ ısıtma geçişini sağlayan pilot kumandalı 4 yollu çevirme (reversing) vanasıdır. SHF serisinin en büyük gövdelerinden biridir: 210 kW sınıfı — R410A ile 227 kW'a (ΔP 0,1 bar), yüksek basınç düşümünde 321 kW'a kadar seçilebilir.

Büyük Kapasiteli Isı Pompaları İçin 4 Yollu Çevirme Vanası

4 yollu reversing valf; kompresör basma gazının yönünü değiştirerek iç/dış üniteler arasında evaporatör ↔ kondenser rolünü çevirir; tek devre hem soğutma hem ısıtma yapar. Rooftop, çiller ve büyük ticari ısı pompası ünitelerinin standart parçasıdır. Pilot bobin (coil) DAHİL DEĞİLDİR — voltaja göre ayrı sipariş edilir (TR 220-240 V için Sanhua SHF bobini uygundur).

Teknik Özellikler (Resmî Sanhua Datasheet)

• Model: Sanhua SHF-50021 | Mühendislik Kodu: SHF(L)-210-1321
• Kapasite (tc 38°C / to 5°C, ΔP 0,1 bar): R410A 227 kW · R407C 188 kW · R404A/R507 161 kW · R134a 147,5 kW
• Kv Değeri: 84,4 m³/h | Port Çapı: 50 mm
• Bağlantılar (ODF lehim): D (basma) 1 5/8" · E/S/C 2 5/8"
• Maks. Çalışma Basıncı (PS): 45 bar — R410A dahil güncel HFC gazlara uygun

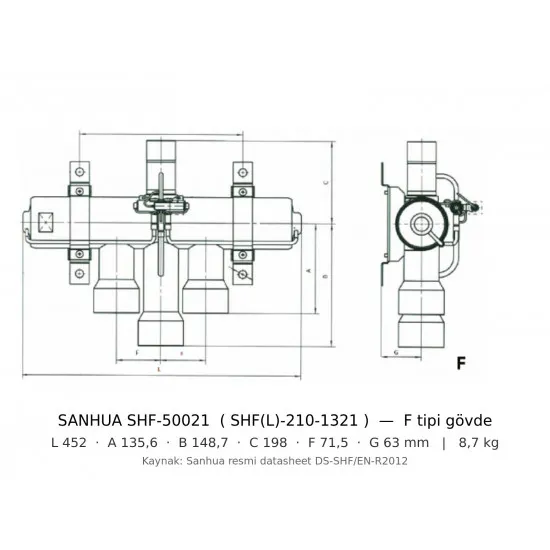

• Boyut / Ağırlık: L 452 · A 135,6 · B 148,7 · C 198 · F 71,5 · G 63 mm · 8,7 kg | PED Kategori I — 2. görselde resmî ölçü çizimi (F tipi gövde)
• Uyumlu Gazlar: R410A, R407C, R404A, R507, R134a, R22

• 🔧 Lehim sırasında gövdeyi ıslak bezle soğutun ve alevi sürgü bölgesinden uzak tutun — iç teflon sürgü ısıdan zarar görür.
• Vanayı yatay monte edin (bobin üstte); montaj yönü gövde üzerindeki akış şemasına uymalıdır.
• Seçimde kapasiteyi ΔP'ye göre doğrulayın: aynı vana 0,1 bar düşümde 227 kW, 0,2 bar düşümde 321 kW verir (R410A).
