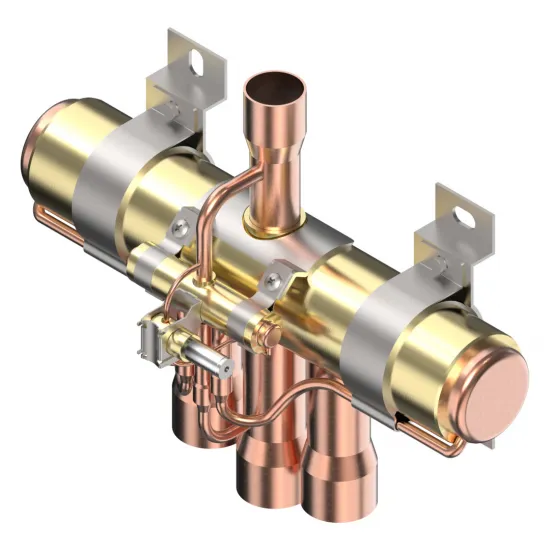

Danfoss STF-5001G3 4 Yollu Çevirme (Reversing) Vanası (061L1286) | 1 1/2" × 2 1/8" ODF | ~149 kW (R407C) / 175 kW (R410A) | R410A/R407C/R404A

Isı pompası ve çevrimli soğutma/ısıtma sistemlerinde akış yönünü değiştirerek soğutma ↔ ısıtma geçişini sağlayan Danfoss STF-5001G3 4 yollu çevirme (reversing) vanasıdır (Danfoss kod: 061L1286). Büyük kapasiteli STF ailesinin üst uç gövdelerinden biridir; R407C ile yaklaşık 149 kW, R410A ile yaklaşık 175 kW kapasiteye kadar sistemlerde kullanılır. Ana sürgülü valf + entegre pilot valf içerir. Solenoid bobin (coil) DAHİL DEĞİLDİR — ayrı sipariş edilir (TR 230V şebeke için Danfoss 061L2093 / 220-240V uygundur).

Isı Pompası İçin 4 Yollu Çevirme (Reversing) Vanası

4 yollu reversing valf; kompresör çıkışındaki basma gazının yönünü değiştirerek iç/dış üniteler arasında evaporatör ↔ kondenser rolünü çevirir; böylece tek devre hem soğutma hem ısıtma yapar. STF-5001G3, bakır lehim (ODF) bağlantılı, pilot kumandalı bir vanadır.

Öne Çıkan Özellikler

• 4 yollu çevirme (reversing) vanası — soğutma ↔ ısıtma çevrim yön değişimi
• Yüksek kapasite: ~149 kW (R407C) / ~175 kW (R410A)
• Geniş akışkan uyumu: R22, R134a, R404A, R407C, R410A
• Ana valf + entegre pilot valf; bakır lehim (ODF) bağlantı
• Bobin dahil değil — ayrı sipariş (230V için 061L2093)

Teknik Özellikler

• Marka / Model: Danfoss / STF-5001G3 (Danfoss kod: 061L1286)
• Tip: 4 yollu çevirme (reversing) vanası, pilot kumandalı
• Uygulama: Isı pompası — soğutma/ısıtma çevrim yön değişimi
• Kapasite: ~149 kW (R407C) / ~175 kW (R410A) — sistem koşuluna göre
• Bağlantı: Basma 1 1/2 inç (38,35 mm) ODF; emme + 2 çevrim hattı 2 1/8 inç (54,40 mm) ODF — bakır lehim
• Uyumlu Akışkanlar: R22, R134a, R404A, R407C, R410A
• Maks. Çalışma Basıncı: 45 bar (maks. basınç farkı OPD 31 bar; min. ODP 3 bar)
• Sıcaklık: Ortam -20 / +55°C; akışkan -30 / +140°C
• Bobin (coil): DAHİL DEĞİL — ayrı (230V: 061L2093 / 220-240V AC, IP65)
• Gövde: Bakır; ağırlık ~10,83 kg
• Onaylar: CE, VDE

Usta Tavsiyeleri

• Bobin ayrı alınır — bu ürün valf gövdesidir; şebeke gerilimine uygun bobini (TR 230V: 061L2093) ayrıca sipariş edin.
• Lehim sırasında valf gövdesini ıslak bez/ısı emici macun ile koruyun; aşırı ısı iç pilot ve contaları bozar.
• Bağlantıları azot altında lehimleyin; doğru port yönünü (basma/emme/hatlar) montaj öncesi teyit edin.
