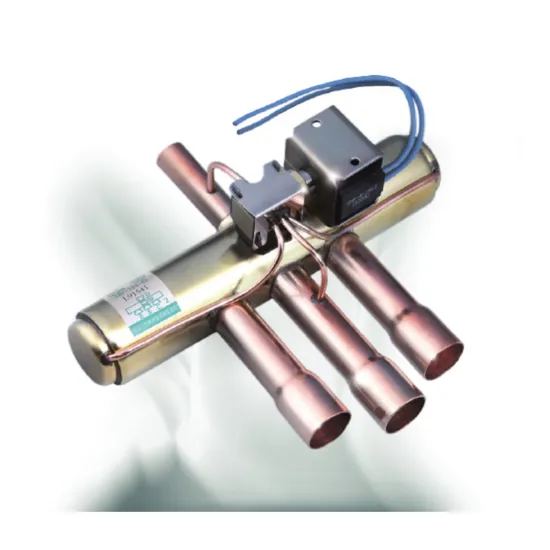

Sanhua SHF-50017 4 Yollu Çevirme (Reversing) Vanası | ~67 kW R410A | 1" + 1 1/4" ODF

Sanhua SHF-50017 (mühendislik karşılığı SHF(L)-70-810), ısı pompası ve çevrimli sistemlerde soğutucu akış yönünü değiştirerek soğutma ↔ ısıtma geçişini sağlayan pilot kumandalı 4 yollu çevirme (reversing) vanasıdır. Büyük kapasiteli ticari bir vanadır; R410A ile yaklaşık 67,4 kW (ΔP 0,1 bar) kapasiteye kadar sistemlerde kullanılır. Ana sürgülü valf + entegre pilot valf içerir.

Isı Pompası İçin 4 Yollu Çevirme (Reversing) Vanası

4 yollu reversing valf; kompresör basma gazının yönünü değiştirerek iç/dış üniteler arasında evaporatör ↔ kondenser rolünü çevirir; tek devre hem soğutma hem ısıtma yapar. Pilot bobin (coil) DAHİL DEĞİLDİR — voltaja göre ayrı sipariş edilir (TR 220-240V için Sanhua SHF-4-10L3 / SHF-56001 uygundur).

Öne Çıkan Özellikler

• 4 yollu çevirme (reversing) vanası — soğutma ↔ ısıtma çevrim yön değişimi
• Yüksek kapasite: ~67,4 kW R410A (ΔP 0,1 bar) · ~57 kW R407C
• Bağlantı: 1 port 1" (25,4 mm) + 3 port 1 1/4" (31,75 mm) ODF
• Geniş akışkan uyumu: R22, R134a, R404A, R407C, R410A, R507
• Bobin dahil değil — ayrı sipariş (220-240V standart)

Teknik Özellikler

• Marka / Model: Sanhua / SHF-50017 (SHF(L)-70-810)
• Tip: 4 yollu çevirme (reversing) vanası, pilot kumandalı
• Uygulama: Isı pompası — soğutma/ısıtma çevrim yön değişimi
• Kapasite: R410A ~67,4 kW (ΔP 0,1) / 95,1 kW (ΔP 0,2) · R407C ~57,1 kW · R134a/R404A ~42,9 kW
• Bağlantı: ØD 1" (25,4 mm) + 3 port (E/S/C) 1 1/4" (31,75 mm) ODF · Kv ~28,5 m³/h
• Maks. Basınç: 42 bar (4,2 MPa) · Min. ΔP (MOPD) 0,15-0,34 MPa
• Uyumlu Akışkanlar: R22, R134a, R404A, R407C, R410A, R507
• Sıcaklık: −30…+120°C · Gövde ~303 mm · ağırlık ~3,0 kg · PED Kat. I
• Pilot Bobin: DAHİL DEĞİL — ayrı (SHF-4-10L3 / SHF-56001, 220-240V 50/60Hz, IP54)

Usta Tavsiyeleri

• Bobin ayrı alınır: Bu ürün valf gövdesidir; şebeke gerilimine uygun pilot bobini (TR 220-240V) ayrıca sipariş edin, yoksa vana çalışmaz.
• Lehim sırasında valf gövdesini ıslak bez / ısı emici macun ile koruyun; aşırı ısı iç pilot ve contaları bozar (maks. gövde sıcaklığına dikkat).
• Bağlantıları azot altında lehimleyin; port yönlerini (basma / emme / iç-dış hatlar) montaj öncesi teyit edin.
• Yanıcı akışkanlar (R32/R290) bu boy (≥1" boru) için önerilmez; uygun akışkan listesini kontrol edin.
