Sanhua SHF-50019 4 Yollu Çevirme (Reversing) Vanası | ~157 kW R410A | 1 1/2" + 1 3/4" ODF | Bobin Ayrı

Sanhua SHF-50019 (mühendislik kodu SHF(L)-140-1214, Sanhua parça no 10325053302), ısı pompası ve çevrimli sistemlerde soğutucu akış yönünü değiştirerek soğutma ↔ ısıtma geçişini sağlayan pilot kumandalı 4 yollu çevirme (reversing) vanasıdır. 140 kW sınıfı — R410A ile 157 kW'a (ΔP 0,1 bar), yüksek basınç düşümünde 222 kW'a kadar seçilebilir. Resmî datasheet'e göre hem inverter (değişken devir) hem sabit devirli sistemler için onaylıdır.

Büyük Kapasiteli Isı Pompaları İçin 4 Yollu Çevirme Vanası

4 yollu reversing valf; kompresör basma gazının yönünü değiştirerek iç/dış üniteler arasında evaporatör ↔ kondenser rolünü çevirir; tek devre hem soğutma hem ısıtma yapar. Rooftop, çiller ve ticari ısı pompası ünitelerinin standart parçasıdır. Pilot bobin (coil) DAHİL DEĞİLDİR — voltaja göre ayrı sipariş edilir (TR 220-240 V için Sanhua SHF bobini uygundur).

Teknik Özellikler (Resmî Sanhua Datasheet)

• Model: Sanhua SHF-50019 | Mühendislik Kodu: SHF(L)-140-1214 | Parça No: 10325053302
• Kapasite (tc 38°C / to 5°C, ΔP 0,1 bar): R410A 157 kW · R407C 130 kW · R404A/R507 111,5 kW · R134a 102 kW
• Kv Değeri: 58,4 m³/h | Port Çapı: 41 mm
• Bağlantılar (ODF lehim): D (basma) 1 1/2" · E/S/C 1 3/4"
• Maks. Çalışma Basıncı (PS): 45 bar — R410A dahil güncel HFC gazlara uygun

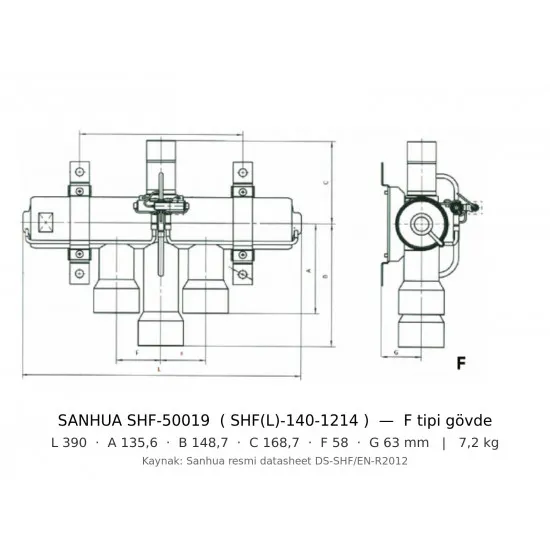

• Boyut / Ağırlık: L 390 · A 135,6 · B 148,7 · C 168,7 · F 58 · G 63 mm · 7,2 kg | PED Kategori I — 2. görselde resmî ölçü çizimi (F tipi gövde)
• Uyumlu Gazlar: R410A, R407C, R404A, R507, R134a, R22

• 🔧 Lehim sırasında gövdeyi ıslak bezle soğutun ve alevi sürgü bölgesinden uzak tutun — iç teflon sürgü ısıdan zarar görür.
• Vanayı yatay monte edin (bobin üstte); montaj yönü gövde üzerindeki akış şemasına uymalıdır.
• Seçimde kapasiteyi ΔP'ye göre doğrulayın: aynı vana 0,1 bar düşümde 157 kW, 0,2 bar düşümde 222 kW verir (R410A).
