Resideo (Honeywell) TMVD-00002 Orifis Kartuşu NO:1,5 – TMV/TMVX Genleşme Valfi, R404A 2,2 kW

Resideo (Honeywell) TMVD-00002, orifis no 1,5 değerindeki değiştirilebilir orifis kartuşudur. Honeywell TMV, TMVX, TMVBL ve TMVXBL termostatik genleşme valfi (ekspansiyon valfi) gövdelerinin içine takılır ve valfin kapasitesini belirler.

Gövdeyi Değiştirmeden Kapasiteyi Değiştirin — Orifis Kartuşu Sökülüp Takılır

TMV serisinin sahadaki en büyük üstünlüğü budur: evaporatör kapasitesi değiştiğinde ya da valf yanlış seçilmiş olduğunda valfin tamamını sökmenize gerek yoktur. Kılcal boruyu, bulbu ve lehim/rakor bağlantılarını yerinde bırakır, yalnızca içteki orifis kartuşunu değiştirirsiniz.

Pratikte bu, bir soğuk oda ya da vitrin tadilatında saatlerce süren valf değişimini 15-20 dakikalık bir kartuş değişimine indirir; hattı yeniden lehimlemediğiniz için kaçak riski de doğmaz.

Kapasite Tablosu ve Teknik Değerler (Resmî Honeywell EN0H-1900GE23)

• Üretici kodu: TMVD-00002 | Orifis ölçüsü: VD 1,5
• Uyumlu gövdeler: Honeywell TMV (iç denge) · TMVX (dış denge) · TMVBL (kaynaklı, iç denge) · TMVXBL (kaynaklı, dış denge)
• Bu orifisin nominal kapasitesi: R134a 2,2 kW · R22 3,2 kW · R407C 3,1 kW · R422D 2,2 kW · R404A 2,2 kW · R507A 2,3 kW · R410A 3,8 kW
• Kapasite şartları: t₀ = +4 °C, t_c = +38 °C, valf girişinde 1 K aşırı soğutma. Farklı çalışma şartlarında değer değişir.
• Çalışma basıncı (gövdeye göre): PS 34-40 bar(a) · PF 37,4-44 bar(a)

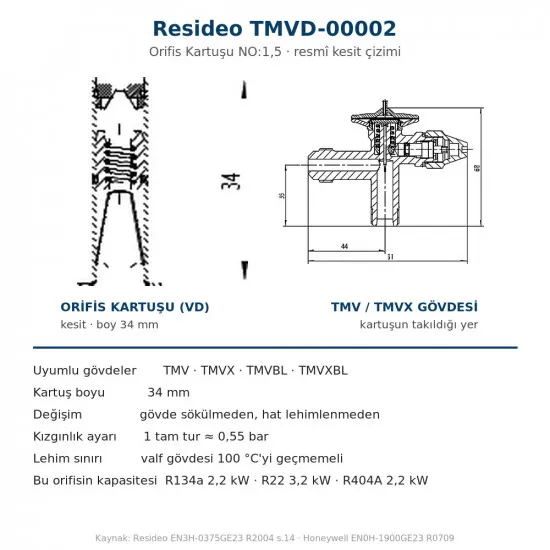

• Kartuş boyu: 34 mm — resmî kesit çizimi 2. görselde (Resideo EN3H-0375GE23). Çizimde kartuşun valf gövdesi içindeki yeri de görülür.

Tüm Orifis Ölçüleri ve Kapasiteleri (kW)

Danfoss Orifis Karşılığı

Elinizde Danfoss TS 2 / TES 2 (R404A) ya da TN 2 / TEN 2 (R134a) valf varsa, Resideo karşılığını kapasiteye bakarak seçin. Orifis numaraları iki markada aynı şeyi ifade etmez.

Bu tablonun şartları farklıdır: t₀ = +5 °C, t_c = +32 °C, 4 K aşırı soğutma. Yukarıdaki Resideo kapasite tablosuyla (+4/+38, 1 K) doğrudan karşılaştırmayın.

• 🔧 Orifis seçimi: Evaporatör kapasitesine en yakın ve bir üst değeri seçin. Küçük seçilen orifis evaporatörü besleyemez (aşırı kızgınlık, düşük verim); büyük seçilen orifis ise valfi salınıma sokar (hunting) ve kompresöre sıvı kaçırabilir.
• ⚠️ 2,5 → 3,0 arasında büyük sıçrama var. R134a'da 4,0 kW'tan 6,6 kW'a çıkar (%65 artış). Bu iki değerin arasına düşen sistemlerde 2,5'i seçip kızgınlığı ayarlamak genelde daha doğru sonuç verir.
• ⚠️ Lehim uyarısı: Honeywell valf gövdesi lehim sırasında 100 °C'yi geçmemelidir. Kartuş değişimi bu riski tamamen ortadan kaldırır — hiç lehim yapmazsınız.
• Kızgınlık (superheat) ayarı: ayar milinin bir tam turu yaklaşık 0,55 bar değiştirir. Saat yönü = akış azalır, kızgınlık artar. Saat yönünün tersi = akış artar, kızgınlık düşer. Kızgınlık artırmak MOP değerini düşürür.
• Bulb yerleşimi: yatay emiş hattının üst yarısına bağlanır, sıvı cebinin (trap) sonrasına asla konmaz ve mutlaka izole edilir. Bulbu kelepçelerken ezmeyin.
• Dış denge hattı (TMVX / TMVXBL): 6 mm veya 1/4" olmalı ve bulbdan sonraya bağlanmalıdır; yağın denge hattına kaçmaması için bir kavis (overbow) bırakın.
