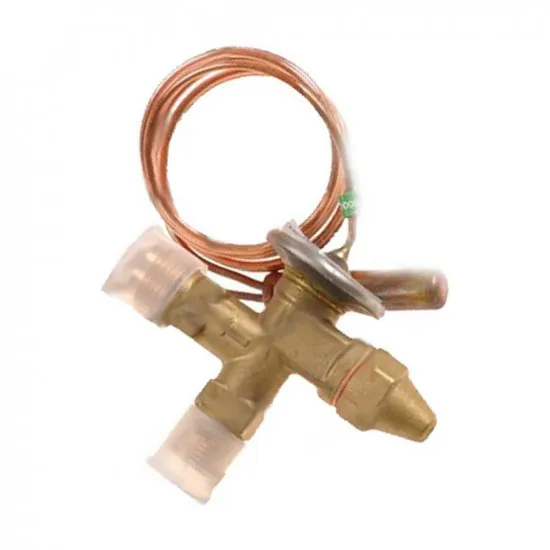

Resideo (Honeywell) TMVX-00105 Termostatik Genleşme Valfi – R134a/R401A/R12, Dış Denge, +15…−30 °C, Değiştirilebilir Orifis

Resideo (Honeywell) TMVX-00105, R134a (ve R401A, R12) için dış dengeli (external equalizer) termostatik genleşme valfi gövdesidir. Evaporasyon aralığı +15 … −30 °C — soğutucu vitrin ve dolapların, süt soğutma tanklarının, su soğutucuların (chiller) ve araç klimalarının çalışma bandıdır. Orifis kartuş olarak değişir: aynı gövde, kartuş seçimine göre 0,36 kW'tan 15,9 kW'a (R134a) kadar hizmet eder.

Orta Sıcaklık Soğutmanın Valfi: Vitrin, Dolap, Süt Tankı, Chiller

R134a, orta sıcaklık uygulamasının akışkanıdır; bu valfin +15 °C üst sınırı chiller ve süt tankı gibi yüksek evaporasyon sıcaklıklarını, −30 °C alt sınırı ise dondurucu olmayan soğuk depoları kapsar. Termik şarj R12 ve R401A'yı da içine alır: eski R12 sistemini R401A ya da R134a'ya dönüştürürken (retrofit) valf değişmez, yalnız orifis kapasitesi yeniden hesaplanır.

Neden dış denge? Evaporatörde sıvı dağıtıcı (distributor) varsa ya da devre uzun ve çok geçişliyse giriş-çıkış arasında basınç düşümü olur. İç dengeli valf yalnız girişi gördüğü için kızgınlığı yüksek okur ve evaporatörü eksik besler. TMVX'in 7/16" UNF denge hattı evaporatör çıkışına bağlanır; valf gerçek emiş basıncına göre açar. Honeywell dağıtıcılı sistemlerde dış dengeyi zorunlu tutar. Adsorber (kombi) şarj sayesinde kılcal boru ve valf kafası ısınsa bile şarj yalnız sensöre tepki verir — sıcak gaz defrostlu sistemlerde kararlıdır.

Teknik Özellikler (Resmî Honeywell Product Data EN0H-1900GE23)

• Model: Resideo (Honeywell) TMVX-00105 — valf gövdesi + sensör kelepçesi; orifis kartuşu dâhil değildir
• Tip: termostatik genleşme valfi, dış dengeli, değiştirilebilir orifisli, MOP yok
• Akışkanlar: R134a · R401A · R12 (tek termik şarj)
• Evaporasyon aralığı: +15 … −30 °C
• Maks. basınç: PS 34 bar(a) · test basıncı PF 37,4 bar(a)
• Bağlantılar: giriş 5/8" UNF · çıkış 3/4" UNF (rakorlu / flare) · denge hattı 7/16" UNF
• Kılcal boru: 1,5 m · sensör Ø12 mm · maks. sensör sıcaklığı 140 °C
• Statik kızgınlık ayarı: ≈3 K (mil ile ayarlanır; 1 tur ≈ 0,55 bar)
• Malzeme: pirinç gövde · paslanmaz çelik termik kafa ve diyafram

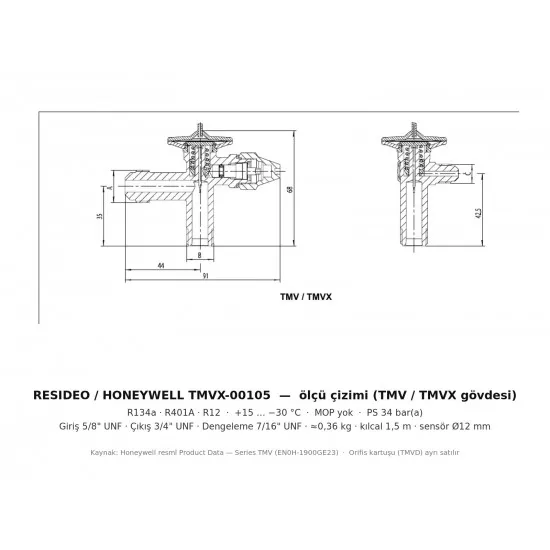

• Ağırlık: ≈0,36 kg — 2. görselde resmî ölçü çizimi

Orifis Kartuşu Seçimi — R134a Kapasiteleri

Kapasiteyi gövde değil kartuş belirler. Resmî tablo koşulu: t0 = +4 °C, tc = +38 °C, 1 K aşırı soğutulmuş sıvı. Evaporasyon sıcaklığı düştükçe gerçek kapasite azalır — sınırdaysanız bir üst kartuşu seçin.

• 🚨 Orifissiz valf akışkan geçirmez. Gövdeyle birlikte kapasitenize uygun TMVD kartuşunu sipariş edin; kartuşlar kataloğumuzda ayrı ürün olarak listelidir.
• 🔧 Denge hattı: 6 mm / 1/4" boru ile, sensörden sonra emiş hattının üstünden alınır; yağ kaçmasın diye bir kavis (overbow) bırakın. Denge hattı bağlanmamış TMVX düzgün çalışmaz.
• 🔧 Sensör: yatay emiş borusunun üst yarısına, sıvı tuzağından (trap) önce; kelepçeyi sıkarken ezmeyin, üzerini yalıtın.
• 🔧 Rakor sıkarken gövdedeki anahtar ağzından tutun; lehimli adaptör kullanılacaksa gövde 100 °C'yi geçmemeli.
• Ailenin diğer üyeleri: R22/R407C için TMVX-00101, R404A/R507A için TMVX-00108. MOP'lu sürümler (basınç sınırlamalı) ayrıca mevcuttur — kompresör kalkış koruması gerekiyorsa belirtin.
