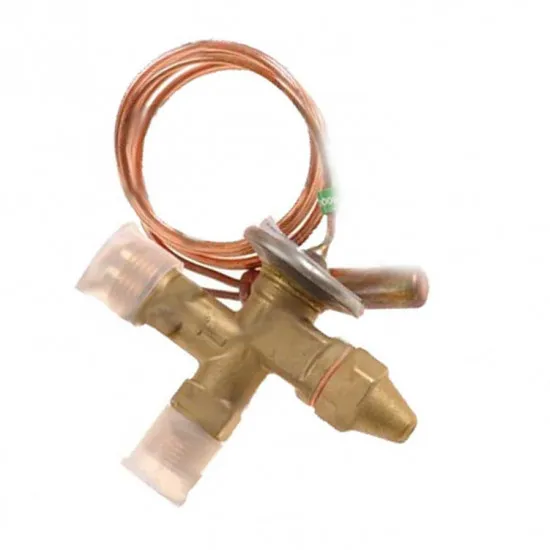

Resideo (Honeywell) TMVX-00101 Termostatik Ekspansiyon Valfi – R22 / R407C, Dış Dengeli, Değiştirilebilir Orifis

Resideo (Honeywell) TMVX-00101, dış dengelemeli termostatik ekspansiyon valfidir (TXV). Evaporatöre giren sıvı miktarını emiş hattı kızgınlığına (superheat) göre ayarlar. Değiştirilebilir orifis kartuşu sayesinde aynı gövde farklı kapasitelerde kullanılabilir — orifis değiştirilerek 0,52 kW'tan 22,4 kW'a (R22) kadar seçim yapılır.

Dış Dengeleme + Adsorber Şarj: Kararlı ve Hassas Kontrol

Dış dengeleme (TMVX), sıvı dağıtıcılı (distributor) ve çok devreli evaporatörlerde zorunludur; iç dengelemeli TMV modeli yalnız tek enjeksiyonlu basit devrelerde kullanılır. Basınç düşümü yüksek evaporatörlerde de valfin doğru açmasını sağlar.

TMV serisinin ayırt edici özelliği adsorber (combi) şarjıdır: termik sistem, kılcal boru ve valf kafasının sıcaklığından etkilenmez — yalnız sensörün sıcaklığına tepki verir. Sonuç: daha düşük superheat değerlerinde kararlı çalışma, avlanma (hunting) riskinin azalması ve sıcak gaz defrostlu sistemlerde uyumluluk. Ayrıca aynı valf birden çok soğutucu akışkanla kullanılabilir.

Teknik Özellikler (Resmî Honeywell Product Data)

• Model: Resideo (Honeywell) TMVX-00101
• Tip: Termostatik ekspansiyon valfi, dış dengelemeli, değiştirilebilir orifis kartuşlu
• Soğutucu Akışkanlar: R22, R407C, R407A, R422D (adsorber şarj — tek valf çok gaz)
• Evaporasyon Aralığı: +15 °C … −45 °C
• Kapasite Bandı (seri): 0,52 – 22,4 kW (R22) — orifis kartuşuna göre
• Bağlantılar: Giriş 5/8" UNF · Çıkış 3/4" UNF (flare/rakorlu) · Dengeleme 7/16" UNF
• Maks. Basınç: PS 36 bar(a) · test basıncı PF 39,6 bar(a)
• Kılcal Boru: 1,5 m | Sensör: Ø12 mm | maks. sensör sıcaklığı 140 °C
• Statik Superheat: ≈3 K (ayarlanabilir) | Maks. ortam sıcaklığı 100 °C

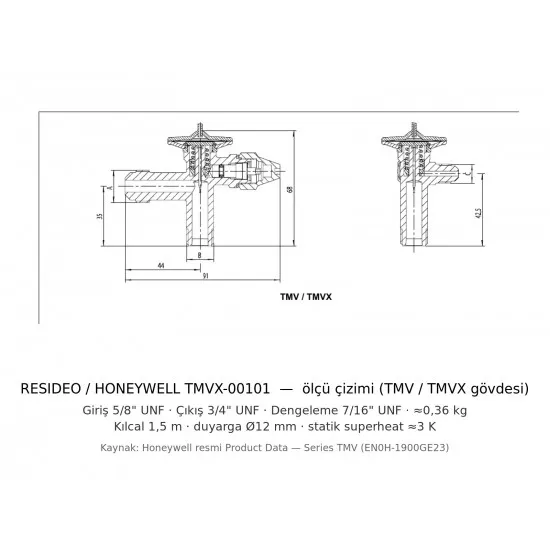

• Ağırlık: ≈0,36 kg — 2. görselde resmî ölçü çizimi
• Malzeme: Pirinç gövde, paslanmaz çelik termik kafa, bakır lehim / pirinç rakor bağlantılar

• 🔧 Sensörü emiş borusuna saat 3-4 konumunda sıkıca bağlayın ve izole edin; gevşek sensör valfi aşırı açtırır.
• Dengeleme hattını sensörden 15-20 cm sonra, emiş borusunun üstünden alın.
• Orifis kartuşu ayrı seçilir: Kapasiteyi orifis belirler (TMVD serisi kartuşlar: 0,5 / 0,7 / 1,0 / 1,5 / 2,0 / 2,5 / 3,0 / 3,5 / 4,5 / 4,75). Sistem kapasitenize uygun kartuşu birlikte sipariş edin.
• Lehim/rakor bağlantıda gövdeyi ıslak bezle soğutun — termik kafa şarjı ısıdan zarar görür.
