Resideo (Honeywell) TMV-00012 Termostatik Genleşme Valfi – R404A/R502, İç Denge, ±0…−50 °C

Resideo (Honeywell) TMV-00012, R404A / R507A / R402A / R407B / R502 akışkanlarla çalışan, iç dengeli termostatik genleşme valfidir. ±0 … −50 °C buharlaşma aralığı için tanımlanmıştır — ticari soğutma ve düşük sıcaklık uygulamaları.

Değiştirilebilir Orifisli Gövde — Kapasite Değişince Valfi Sökmezsiniz

TMV serisinin sahadaki en büyük üstünlüğü, orifisin kartuş olarak değişebilmesidir. Evaporatör kapasitesi değiştiğinde ya da valf yanlış seçilmiş olduğunda valfin tamamını sökmeniz gerekmez: kılcal boruyu, bulbu ve rakor bağlantılarını yerinde bırakır, yalnız içteki VD orifis kartuşunu değiştirirsiniz.

Pratikte bu, saatlerce süren bir valf değişimini 15-20 dakikalık kartuş değişimine indirir; hattı yeniden lehimlemediğiniz için kaçak riski de doğmaz.

İç Denge mi, Dış Denge mi?

İç denge (TMV), evaporatör çıkış basıncını valfin kendi gövdesinden alır. Basınç düşümü düşük, tek devreli evaporatörlerde doğru seçimdir. Evaporatörde distribütör varsa ya da devre uzun ve basınç düşümü yüksekse dış dengeli TMVX kullanılmalıdır — iç dengeli valf o durumda kızgınlığı olduğundan yüksek okur ve valfi gereksiz kısar.

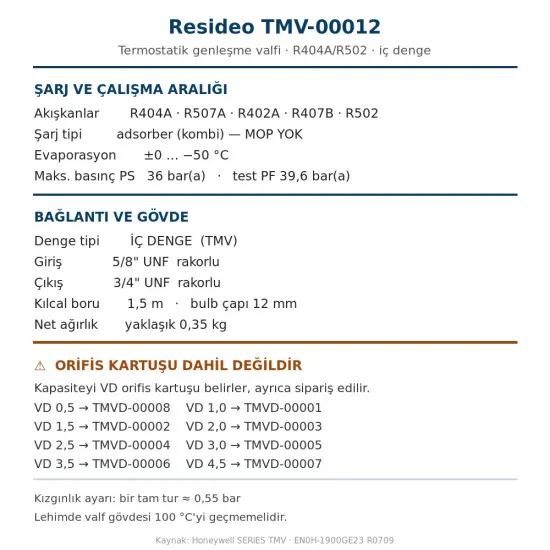

Teknik Özellikler (Resmî Honeywell SERIES TMV, EN0H-1900GE23)

• Model: Resideo (Honeywell) TMV-00012 | Seri: TMV (iç denge)
• Uyumlu akışkanlar: R404A · R507A · R402A · R407B · R502
• Termik dolgu: adsorber (kombi) şarj — MOP yoktur
• Buharlaşma aralığı: ±0 °C … −50 °C
• Maks. basınç (PS): 36 bar(a) | Test basıncı (PF): 39,6 bar(a)
• Bağlantı: giriş 5/8" UNF · çıkış 3/4" UNF (rakorlu/flare)
• Kılcal boru: 1,5 m | Bulb çapı: 12 mm
• Net ağırlık: yaklaşık 0,35 kg

🚨 Orifis Kartuşu Dahil Değildir

Valfin kapasitesini orifis belirler ve orifis ayrıca sipariş edilir. Orifissiz valf akışkan geçirmez. Evaporatör kapasitenize göre seçin:

Kapasiteler t₀ = +4 °C, t_c = +38 °C, girişte 1 K aşırı soğutma şartındadır.

• 🔧 Orifis seçimi: evaporatör kapasitesine en yakın ve bir üst değeri seçin. Küçük orifis evaporatörü besleyemez (aşırı kızgınlık); büyük orifis valfi salınıma sokar (hunting) ve kompresöre sıvı kaçırabilir.
• ⚠️ 2,5 → 3,0 arasında büyük sıçrama var (R404A'da 4,1 → 6,5 kW). Araya düşen sistemlerde 2,5 seçip kızgınlıktan ayarlamak genelde daha doğru sonuç verir.
• Kızgınlık ayarı: ayar milinin bir tam turu yaklaşık 0,55 bar değiştirir. Saat yönü = akış azalır, kızgınlık artar.
• 🔧 Bulb yerleşimi: yatay emiş hattının üst yarısına bağlanır, sıvı cebinin (trap) sonrasına asla konmaz ve mutlaka izole edilir. Bulbu kelepçelerken ezmeyin.
• ⚠️ Lehim uyarısı: valf gövdesi lehim sırasında 100 °C'yi geçmemelidir. Rakor sıkarken gövdedeki anahtar ağzından tutun.
• Adsorber şarjın avantajı: bu dolgu tipi kılcal boru ve valf kafası sıcaklığından etkilenmez — yalnız bulbun sıcaklığına göre çalışır. Buzlanmada ve sıcak gazla defrostta bile kararlıdır.
