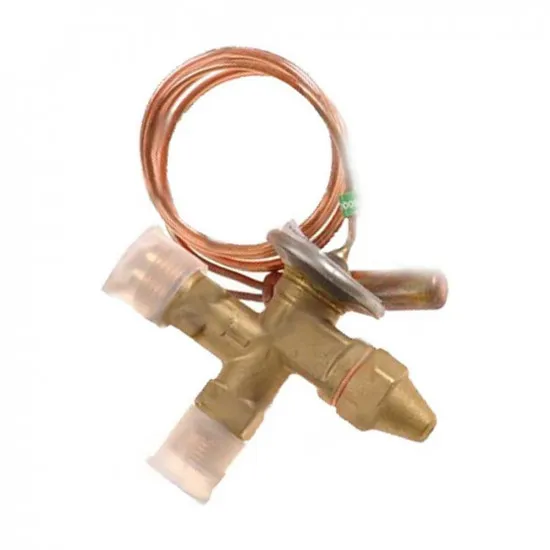

Resideo (Honeywell) TMVX-00108 Termostatik Genleşme Valfi – R404A/R507A, Dış Denge, ±0…−50 °C, Değiştirilebilir Orifis

Resideo (Honeywell) TMVX-00108, R404A / R507A (ve R402A, R407B, R502) için dış dengeli (external equalizer) termostatik genleşme valfi gövdesidir. Evaporasyon aralığı ±0 … −50 °C — soğuk oda, şok dolabı ve dondurucu vitrinlerin çalışma bandıdır. Orifis kartuş olarak değişir: aynı gövde, kartuş seçimine göre 0,36 kW'tan 15,8 kW'a (R404A) kadar hizmet eder.

Dış Dengeli Gövde: Dağıtıcılı ve Çok Devreli Evaporatörlerde Zorunlu

İç dengeli valf evaporatör girişindeki basıncı "görür", dış dengeli valf çıkışındakini. Evaporatörde sıvı dağıtıcı (distributor) varsa ya da devre uzun ve çok geçişliyse, giriş ile çıkış arasında ciddi basınç düşümü olur. İç dengeli valf bu düşümü göremediği için kızgınlığı (superheat) yüksek okur ve evaporatörü aç bırakır. TMVX'in 7/16" UNF denge hattı evaporatör çıkışına bağlanır; valf gerçek emiş basıncına göre açar, kapasite tam kullanılır. Honeywell dağıtıcılı sistemlerde dış dengeyi zorunlu tutar.

Adsorber (kombi) termik şarj. Kılcal boru ve valf kafası ısınsa bile şarj yalnız sensörün sıcaklığına tepki verir; bu yüzden sıcak gazla defrost yapılan sistemlerde ve buzlu ortamda kararlı çalışır, avlanma (hunting) yapmaz. Aynı termik şarj R404A grubundaki beş akışkanı da kapsar — gaz değişince valf değişmez.

Teknik Özellikler (Resmî Honeywell Product Data EN0H-1900GE23)

• Model: Resideo (Honeywell) TMVX-00108 — valf gövdesi + sensör kelepçesi; orifis kartuşu dâhil değildir
• Tip: termostatik genleşme valfi, dış dengeli, değiştirilebilir orifisli, MOP yok
• Akışkanlar: R404A · R507A · R402A · R407B · R502 (tek termik şarj)
• Evaporasyon aralığı: ±0 … −50 °C
• Maks. basınç: PS 36 bar(a) · test basıncı PF 39,6 bar(a)
• Bağlantılar: giriş 5/8" UNF · çıkış 3/4" UNF (rakorlu / flare) · denge hattı 7/16" UNF
• Kılcal boru: 1,5 m · sensör Ø12 mm · maks. sensör sıcaklığı 140 °C
• Statik kızgınlık ayarı: ≈3 K (mil ile ayarlanır; 1 tur ≈ 0,55 bar)
• Malzeme: pirinç gövde · paslanmaz çelik termik kafa ve diyafram (koruyucu gaz altında kaynaklı)

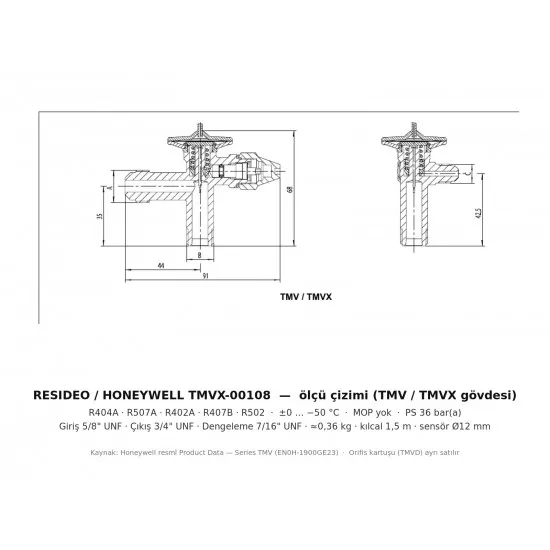

• Ağırlık: ≈0,36 kg — 2. görselde resmî ölçü çizimi

Orifis Kartuşu Seçimi — R404A Kapasiteleri

Kapasiteyi gövde değil kartuş belirler. Resmî tablo koşulu: t0 = +4 °C, tc = +38 °C, 1 K aşırı soğutulmuş sıvı. Düşük sıcaklık uygulamalarında (−30 °C ve altı) gerçek kapasite bu değerlerin altına iner — bir üst kartuşu seçin.

• 🚨 Orifissiz valf akışkan geçirmez. Gövdeyle birlikte kapasitenize uygun TMVD kartuşunu sipariş edin; kartuşlar kataloğumuzda ayrı ürün olarak listelidir.
• 🔧 Denge hattı: 6 mm / 1/4" boru ile, sensörden sonra emiş hattının üstünden alınır. Yağın hatta kaçmaması için bir kavis (overbow) bırakın. Denge hattı bağlanmamış ya da tıkalı TMVX hiç düzgün çalışmaz.
• 🔧 Sensör: yatay emiş borusunun üst yarısına, sıvı tuzağından (trap) sonra değil önce; kelepçeyi sıkarken sensörü ezmeyin, üzerini yalıtın.
• 🔧 Rakor sıkarken gövdedeki anahtar ağzından tutun; lehimli adaptör kullanılacaksa gövde 100 °C'yi geçmemeli.
• MOP gerekiyorsa (kompresörü kalkışta korumak için basınç sınırlaması), bu gövdenin MOP'lu eşi TMVX-00110'dur (MOP −10 °C). Bu modelde MOP yoktur; soğuk oda ve dondurucu uygulamalarının çoğunda tercih edilen sürüm budur.
• İç dengeli eşi: tek geçişli, dağıtıcısız küçük evaporatörler için TMV-00012 (aynı akışkan grubu, aynı aralık).
