Cubigel GU45TG Hermetik Kompresör – 1/6 HP, R134a, HBP 470 W

Cubigel GU45TG, su sebili, şişe soğutucu, içecek otomatı ve teşhir dolabı gibi artı sıcaklıkta çalışan hafif ticari cihazlar için üretilmiş 1/6 HP hermetik pistonlu kompresördür. R134a ile çalışır; 4,5 cm³ silindir hacmiyle ASHRAE HMBP koşulunda 470 W (1.604 BTU/h) soğutma kapasitesi verir.

R134a Gazlı HMBP Kompresör: Su Sebili, Şişe Soğutucu ve Teşhir Dolapları İçin

U serisi gövdeli GU45TG, fan soğutmalı yapısı ve CSIR (kalkış kondansatörlü) motoruyla hem kılcal borulu (kapiler) hem de genleşme valfli sistemlerde kullanılabilir. Cubigel'in eski L serisindeki GL45TB modelinin yerine önerilen U serisi karşılığıdır; silindir hacmi ve akışkanı aynıdır.

Öne Çıkan Teknik Özellikler ve Donanım

• Marka / Model: Cubigel GU45TG · Huayi üretimi
• Soğutucu akışkan: R134a · üretici föyüne göre R1234yf ile de uyumlu
• Uygulama: HMBP (yüksek-orta arka basınç) · buharlaşma −25 … +10 °C
• Silindir hacmi: 4,50 cm³ · çap 22,0 mm · strok 11,88 mm
• Motor: CSIR · kilitli rotor akımı (LRA) 8,9 A
• Besleme: 50 Hz'de 200-230 V etiketli, çalışma aralığı 170-253 V (230 V şebekeye uygun) · 60 Hz'de 220-240 V
• Soğutma: fan soğutmalı · genleşme: kılcal boru veya genleşme valfi
• Yağ: ISO VG 22 ester, 220 cm³

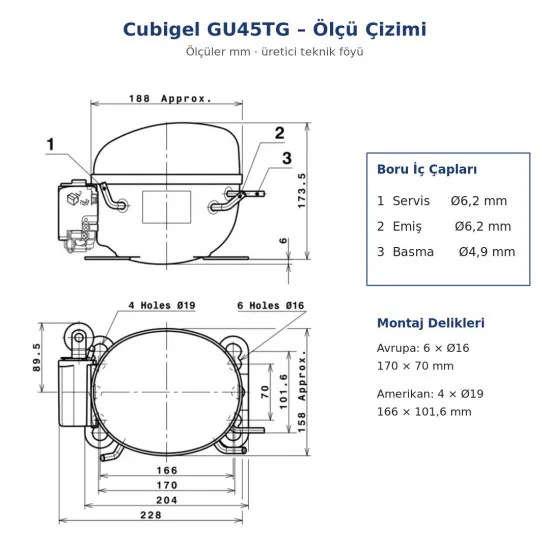

• Boru iç çapları: servis Ø6,2 · emiş Ø6,2 · basma Ø4,9 mm
• Ölçüler: yükseklik 173,5 mm · taban 204 × 158 mm (terminal kutusuyla 228 mm)
• Montaj delikleri: Avrupa tipi 6 × Ø16 (170 × 70 mm) · Amerikan tipi 4 × Ø19 (166 × 101,6 mm)
• Ağırlık: 8,6 kg · maks. ortam sıcaklığı 43 °C

Performans (Yoğuşma +55 °C)

ASHRAE: sıvı 46 °C, ortam ve emiş 35 °C · CECOMAF: sıvı 55 °C, ortam ve emiş 32 °C. Buharlaşma sıcaklığı düştükçe kapasite azalır; seçimi kabin hedef sıcaklığınıza göre yapın.

Elektrik Donanımı (Üretici Referansları)

• Kalkış kondansatörü: 50 µF 330 V
• Röle: QLZ-4.0A
• Termik koruyucu: B85-130 (9 A · açma / kapama 130 / 62 °C)

• 🔧 Montaj: Gövdede hem Avrupa (170 × 70 mm) hem Amerikan (166 × 101,6 mm) delik düzeni vardır; eski kompresörden geçişte takoz yerlerini ölçü çizimiyle karşılaştırın.
• Uygulama sınırı: Bu model HMBP'dir — artı sıcaklıklı soğutucular içindir. Derin dondurucu (LBP) uygulamalarında kullanılmaz.
