Cubigel GU60TG Hermetik Kompresör – 1/5 HP, R134a, HBP 640 W

Cubigel GU60TG, su sebili, şişe soğutucu, içecek otomatı ve teşhir dolabı gibi artı sıcaklıkta çalışan hafif ticari cihazlar için üretilmiş 1/5 HP hermetik pistonlu kompresördür. R134a ile çalışır; 6,0 cm³ silindir hacmiyle ASHRAE HBP koşulunda 640 W (2.184 BTU/h) soğutma kapasitesi verir.

R134a Gazlı HBP Kompresör: Su Sebili, Şişe Soğutucu ve Teşhir Dolapları İçin

U serisi gövdeli GU60TG, fan soğutmalı yapısı ve CSIR (kalkış kondansatörlü) motoruyla hem kılcal borulu (kapiler) hem de genleşme valfli sistemlerde kullanılabilir. Cubigel'in eski L serisindeki GL60TB modelinin yerine geçen U serisi karşılığıdır; eski gövdeden geçişte Avrupa ve Amerikan tipi montaj delikleri birlikte bulunur.

Öne Çıkan Teknik Özellikler ve Donanım

• Marka / Model: Cubigel GU60TG · U serisi · Huayi üretimi
• Soğutucu akışkan: R134a · üretici föyüne göre R1234yf ile de uyumlu
• Uygulama: HBP (yüksek arka basınç) · buharlaşma −15 … +10 °C
• Silindir hacmi: 6,00 cm³ · çap 22,0 mm · strok 16,0 mm
• Motor: CSIR · kilitli rotor akımı (LRA) 10,9 A
• Besleme: 50 Hz'de 200-230 V etiketli, çalışma aralığı 170-253 V (230 V şebekeye uygun) · 60 Hz'de 220-240 V
• Soğutma: fan soğutmalı · genleşme: kılcal boru veya genleşme valfi
• Yağ: ISO VG 22 ester, 220 cm³
• Boru iç çapları: servis Ø6,2 · emiş Ø6,2 · basma Ø4,9 mm
• Ölçüler: yükseklik 173,5 mm · taban 204 × 158 mm (terminal kutusuyla 228 mm)
• Montaj delikleri: Avrupa tipi 6 × Ø16 (170 × 70 mm) · Amerikan tipi 4 × Ø19 (166 × 101,6 mm)
• Ağırlık: 8,6 kg · maks. ortam sıcaklığı 43 °C

Performans (ASHRAE, Yoğuşma +55 °C)

ASHRAE: sıvı 46 °C, ortam ve emiş 35 °C. CECOMAF HBP koşulunda (+5 °C, sıvı 55 °C) 529 W, 257 W giriş gücü, COP 2,06. Buharlaşma sıcaklığı düştükçe kapasite azalır; seçimi kabin hedef sıcaklığınıza göre yapın.

Elektrik Donanımı (Üretici Referansları)

• Kalkış kondansatörü: 50 µF 330 V
• Röle: QLZ-4.0A
• Termik koruyucu: B90-105 (9,4 A · açma / kapama 110 / 62 °C)

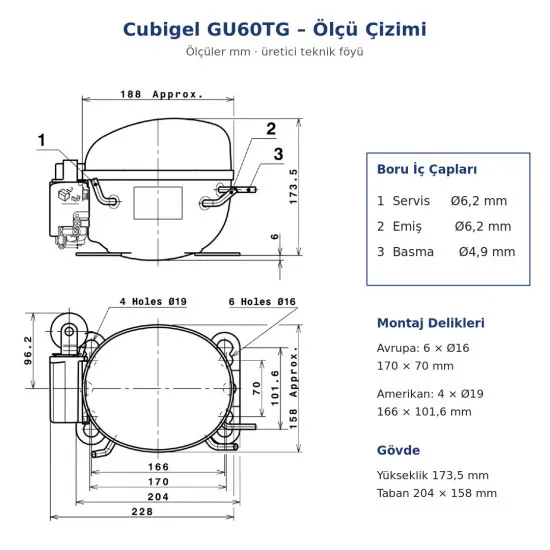

• 🔧 Montaj: Gövdede hem Avrupa (170 × 70 mm) hem Amerikan (166 × 101,6 mm) delik düzeni vardır; GL60TB'den geçişte takoz yerlerini ölçü çizimiyle karşılaştırın.
• Uygulama sınırı: Bu model HBP'dir — artı sıcaklıklı soğutucular içindir. Derin dondurucu (LBP) uygulamalarında kullanılmaz.
