Cubigel GL61AA Hermetik Buzdolabı Kompresörü – 1/5 HP, R134a, LBP 175 W

Cubigel GL61AA (GL 61 AA), buzdolabı, dondurucu ve küçük soğutucu dolaplar için üretilmiş 1/5 HP hermetik pistonlu kompresördür. R134a ile çalışır; 6,0 cm³ silindir hacmiyle ASHRAE LBP koşulunda 175 W (597 BTU/h) soğutma kapasitesi verir. RSIR (PTC röleli) motoru kondansatör gerektirmez; sahada "buzdolabı motoru" olarak da aranır.

R134a Gazlı 1/5 HP LBP Buzdolabı Kompresörü: Buzdolabı ve Dondurucular İçin

GL61AA, statik soğutmalı gövdesi ve kılcal borulu (kapiler) sistemlere uygun yapısıyla −35 … −15 °C buharlaşma aralığında çalışır. ≤43 dB(A) ses seviyesi ve ≤0,8 m/s² titreşim değeriyle sessiz çalışma gereken dolaplarda tercih edilir.

Öne Çıkan Teknik Özellikler ve Donanım

• Marka / Model: Cubigel GL61AA · üretici Changhong Huayi Compressor
• Soğutucu akışkan: R134a
• Uygulama: LBP (düşük arka basınç) · buharlaşma −35 … −15 °C
• Silindir hacmi: 6,0 cm³
• Motor: RSIR (PTC röleli) · kondansatör yok
• Besleme: 220-240 V / 50-60 Hz monofaze · çalışma aralığı 187-254 V
• Soğutma: statik · genleşme: kılcal boru (kapiler)
• Yağ: POE, 200 ml
• Boru iç çapları: emiş Ø6,1 · basma Ø4,9 · proses Ø6,1 mm — bakır

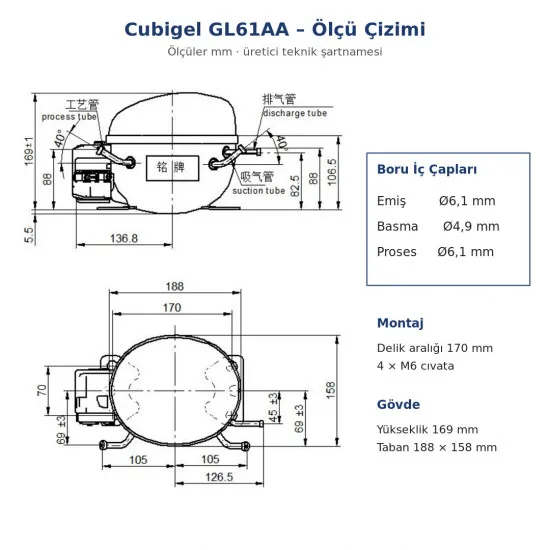

• Ölçüler: yükseklik 169 mm · taban 188 × 158 mm · montaj delik aralığı 170 mm
• Montaj: 4 × M6 cıvata, lastik takoz ve burç ile
• Ses / titreşim: ≤43 dB(A) · ≤0,8 m/s² (50 Hz)
• Çalışma sınırları: ortam 10 … 43 °C · maks. yoğuşma 65 °C · maks. sargı 130 °C · maks. gövde 95 °C · maks. basma 125 °C

Nominal Performans (ASHRAE LBP)

−23,3 °C buharlaşma / +54,4 °C yoğuşma (ortam, emiş ve aşırı soğutma 32,2 °C, 220 V / 50 Hz): 175 W (597 BTU/h) soğutma kapasitesi, 159 W giriş gücü, 1,3 A çalışma akımı, COP 1,10. Buharlaşma sıcaklığı düştükçe kapasite azalır; seçimi kabin hedef sıcaklığınıza göre yapın.

Elektrik Donanımı (Üretici Referansları)

• Kalkış rölesi: PTC QP2-12/B3 (maks. 8 A · 350 V)
• Termik koruyucu: DRB23P61A1 (25 °C'de 6,2 A · açma / kapama 125 / 61 °C)

• 🔧 Montajda: Boru tapaları söküldükten sonra kompresör 5 dakika içinde sisteme bağlanmalıdır; ilk olarak proses borusunun tapası açılır. Kompresör yatay monte edilmeli, eğim 5°'yi geçmemeli ve topraklama bağlantısı kalıcı yapılmalıdır.
• Uygulama sınırı: Bu model LBP'dir — buzdolabı ve dondurucu uygulamaları içindir; statik soğutmalı olduğundan fan soğutmalı yüksek kapasiteli ticari sistemler için uygun değildir.
