Cubigel GL90TB Hermetik Kompresör – 1/4 HP, R134a, HBP 791 W

Cubigel GL90TB (GL 90 TB), içecek dolabı, teşhir vitrini, su sebili ve şişe soğutucu gibi artı sıcaklıkta çalışan ticari soğutma cihazları için üretilmiş 1/4 HP hermetik pistonlu kompresördür. R134a ile çalışır; 8,85 cm³ silindir hacmiyle ASHRAE HMBP koşulunda 791 W (2.699 BTU/h) soğutma kapasitesi verir. Sahada "buzdolabı motoru" olarak da aranan GL serisinin 1/4 HP modelidir.

R134a Gazlı 1/4 HP HMBP Kompresör: İçecek ve Teşhir Soğutucuları İçin

L serisi gövdeli GL90TB, fan soğutmalı yapısı ve CSIR (kalkış kondansatörlü) motoruyla −25 … +10 °C buharlaşma aralığında çalışır; kılcal borulu (kapiler) ve genleşme valfli sistemlerde kullanılabilir. Üretici föyünde R1234yf ile de uyumlu olarak belirtilmiştir.

Öne Çıkan Teknik Özellikler ve Donanım

• Marka / Model: Cubigel GL90TB · L serisi
• Soğutucu akışkan: R134a · uyumlu akışkan R1234yf
• Uygulama: HMBP (yüksek-orta arka basınç) · buharlaşma −25 … +10 °C
• Silindir hacmi: 8,85 cm³ · çap 25,40 mm · strok 17,47 mm
• Motor: CSIR · kilitli rotor akımı (LRA) 12 A · maks. sürekli akım 3 A
• Sargı direnci (25 °C): ana 11,30 Ω · yardımcı 27,80 Ω
• Besleme: 220-240 V / 50 Hz monofaze · çalışma aralığı 187-264 V
• Soğutma: fan soğutmalı · genleşme: kılcal boru veya genleşme valfi
• Yağ: ISO VG 32 ester, 295 cm³

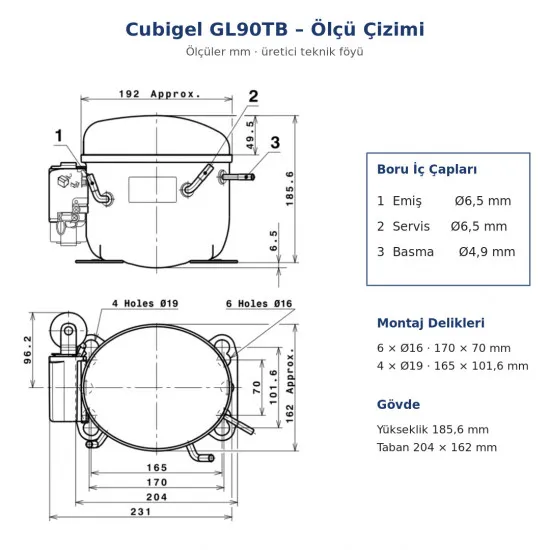

• Boru iç çapları: emiş Ø6,5 · servis Ø6,5 · basma Ø4,9 mm
• Ölçüler: yükseklik 185,6 mm · taban 204 × 162 mm (terminal kutusuyla 231 mm)
• Montaj delikleri: 6 × Ø16 (170 × 70 mm) · 4 × Ø19 (165 × 101,6 mm, Amerikan tip ayak)
• Ağırlık: 9,34 kg · maks. ortam sıcaklığı 43 °C

Performans (ASHRAE, Yoğuşma +55 °C)

ASHRAE: sıvı 46 °C, ortam ve emiş 35 °C. CECOMAF HMBP koşulunda (+5 °C, sıvı 55 °C) 660 W, 348 W giriş gücü, COP 1,90. Buharlaşma sıcaklığı düştükçe kapasite azalır; seçimi kabin hedef sıcaklığınıza göre yapın.

Elektrik Donanımı (Üretici Referansları)

• Kalkış kondansatörü: 47-56 µF 330 V
• Röle: 2014 138 veya QLZ-6.1A (çekme 6,1 A / bırakma 5,2 A)
• Termik koruyucu: T0057, AE39FHY veya B90-105 (8,5-9,4 A · açma / kapama 105-110 / 61-62 °C)

• 🔧 Değişimde: CSIR bağlantısında kalkış kondansatörü röleyle birlikte kullanılır; eski kompresörün akışkanını, HMBP sınıfını ve montaj delik aralığını ölçü çizimiyle karşılaştırın.
• Uygulama sınırı: Bu model HMBP'dir — artı sıcaklıklı soğutucular içindir. Dondurucu (LBP) uygulamalarında kullanılmaz.
