Cubigel B38G Hermetik Kompresör – 1/8 HP, R134a, HBP 347 W

Cubigel B38G, su sebili, su soğutucu ve küçük hacimli artı sıcaklık soğutucuları için üretilmiş 1/8 HP hermetik pistonlu kompresördür. R134a ile çalışır; 3,8 cm³ silindir hacmiyle ASHRAE HBP koşulunda 347 W (1.184 BTU/h) soğutma kapasitesi verir.

Küçük Gövdeli, R134a Gazlı HBP Kompresör: Su Sebili ve Artı Soğutucular İçin

B serisi, 142 mm yüksekliği ve 5,0 kg ağırlığıyla küçük gövdeli bir kompresör ailesidir. Cubigel markasının bağlı olduğu Huayi grubunda üretilir; bu nedenle gövde etiketinde HUAYI B38G yazar. CSIR (kalkış kondansatörlü) motoru yüksek kalkış momenti sağlar; kılcal borulu (kapiler) ve genleşme valfli sistemlerde kullanılabilir. Eski B30G modelinin yerine önerilen modeldir.

Öne Çıkan Teknik Özellikler ve Donanım

• Marka / Model: Cubigel B38G · B serisi · üretici Huayi Compressor (Jingzhou)
• Soğutucu akışkan: R134a · üretici föyüne göre R1234yf ile de uyumlu
• Uygulama: HBP (yüksek arka basınç) · buharlaşma −15 … +10 °C
• Silindir hacmi: 3,80 cm³ · çap 19,0 mm · strok 13,4 mm
• Motor: CSIR · kilitli rotor akımı (LRA) 4,2 A
• Besleme: 220-240 V / 50 Hz monofaze · çalışma aralığı 187-255 V
• Soğutma: statik veya fanlı · genleşme: kılcal boru veya genleşme valfi
• Yağ: POE 32, 120 cm³

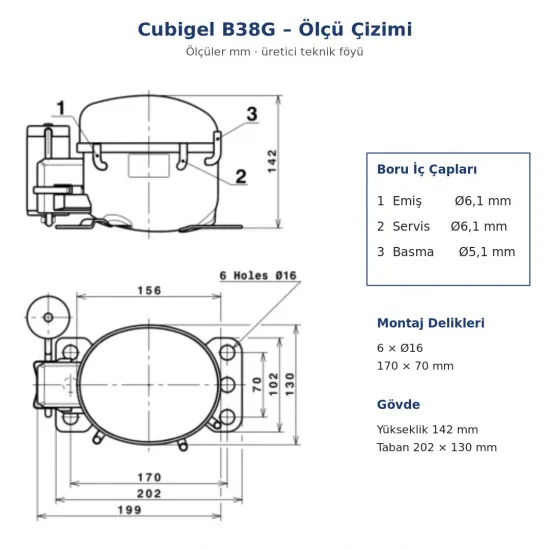

• Boru iç çapları: emiş Ø6,1 · servis Ø6,1 · basma Ø5,1 mm
• Ölçüler: yükseklik 142 mm · taban 202 × 130 mm
• Montaj delikleri: 6 × Ø16 (170 × 70 mm)
• Ağırlık: 5,0 kg · maks. ortam sıcaklığı 43 °C

Performans (ASHRAE, Yoğuşma +55 °C)

ASHRAE: sıvı 46 °C, ortam ve emiş 35 °C. CECOMAF HBP koşulunda (+5 °C) 291 W, 152 W giriş gücü, COP 1,91. Buharlaşma sıcaklığı düştükçe kapasite azalır.

Elektrik Donanımı (Üretici Referansları)

• Kalkış kondansatörü: 61 µF 330 V
• Röle: QL2-2.80 (çekme 2,8 A · bırakma 2,4 A)
• Termik koruyucu: DRB18P61A1

• 🔧 Değişimde: Kalkış kondansatörü ve röle CSIR bağlantısına göre takılır; eski kompresörün akışkanını, HBP sınıfını ve montaj delik aralığını ölçü çizimiyle karşılaştırın.
• Uygulama sınırı: Bu model HBP'dir — artı sıcaklıklı soğutucular içindir. Buzdolabı dondurucu bölmesi ve derin dondurucu (LBP) uygulamalarında kullanılmaz.
