Danfoss ORD-050H Diferansiyel Basınç Valfi (040B0165) – Δp 5,0 bar, PS 60 bar, 5/8-18 UNF

Danfoss ORD-050H (kod 040B0165), diferansiyel (fark) basınç valfidir ve Danfoss'un COM kompresör yağ yönetimi sisteminin parçasıdır. Yağ deposu (reservoir) ile emiş hattı arasına takılır ve depoyu emiş basıncının 5,0 bar üstünde tutar.

Yağ Deposunu Emiş Basıncının Üstünde Tutar — Regülatörün Yağ Basabilmesi Buna Bağlı

Paralel kompresörlü raflarda (power pack) yağ, separatörden depoya iner ve oradan her kompresörün yağ seviye regülatörüne (Danfoss COM 10 / COM 20) dağıtılır. Regülatör yağı kompresör karterine basınç farkıyla gönderir: depo ile karter arasında yeterli fark yoksa yağ akmaz.

ORD valfi tam da bu farkı garantiler. Depo basıncı emiş basıncının 5 bar üstüne çıkana kadar valf kapalı kalır, üstüne çıkınca fazla gazı emişe boşaltır. Valf arızalanır ya da yanlış Δp değeri seçilirse kompresörler yağsız kalır — yağ seviyesi düşer, alarm gelir, ağır durumda kompresör sarar.

Teknik Özellikler (Resmî Danfoss COM Dokümanı)

• Model: Danfoss ORD-050H | Kod: 040B0165
• Fark Basıncı (Δp): 5,0 bar (açma fark basıncı)
• Maks. Çalışma Basıncı (PS): 60 bar (870 psig)
• Bağlantı: giriş 5/8-18-2B" UNF (dişi) · çıkış 5/8-18-2A" UNF (erkek) — hat üstü, düz geçişli, tek yönlü
• Malzeme: Gövde ve bağlantılar alüminyum | Net ağırlık: 0,045 kg
• Uyumlu Akışkanlar: R134a, R404A, R448A, R449A, R450A, R454C, R455A, R513A, R32, R290, R1270, R744 (CO₂), R1234yf, R1234ze(E)
• Uyumlu Yağlar: MO (mineral) · PAG · POE
• Sertifika: PED Madde 4, Paragraf 3 · RoHS uyumlu | Üretim: Almanya | EAN: 5715162666548

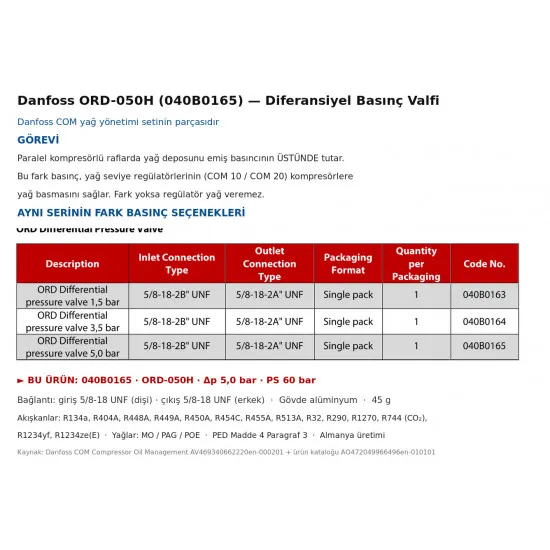

• Aynı serinin diğer fark basınçları: 1,5 bar → 040B0163 (ORD-015H) · 3,5 bar → 040B0164 (ORD-035H) — 2. görselde resmî varyant tablosu

• 🔧 Δp değerini sisteme göre seçin. Fark basıncı, yağ seviye regülatörünün ihtiyaç duyduğu besleme basıncını belirler. Yanlış değer (örneğin 5 bar yerine 1,5 bar) seçilirse regülatör yağı yeterince hızlı basamaz.
• ⚠️ Akış yönüne dikkat: Valf tek yönlüdür; gövde üzerindeki ok yağ deposundan emiş hattına doğru bakmalıdır.
• UNF dişli bağlantı kullanır — lehim değil. Montajda uygun conta/rakor kullanın ve aşırı sıkmayın; gövde alüminyumdur.
• CO₂ (R744) dahil geniş akışkan onayı vardır, 60 bar PS ile yüksek basınçlı sistemlerde de kullanılabilir.
• Servis notu: Yağ seviyesi alarmı veren bir rafta regülatörü değiştirmeden önce ORD valfini kontrol edin — tıkalı ya da sürekli açık kalmış bir ORD, tüm kompresörlerde aynı anda yağ sorununa yol açar.
