Sanhua PSV01AL-S01 Alçak Basınç Prosestatı – −0,5…7 bar, Otomatik Reset, Flare, SPDT

Sanhua PSV01AL-S01, soğutma devresinin emiş (alçak basınç) tarafına bağlanan tek basınçlı prosestattır (basınç şalteri). Ayar aralığı −0,5 … 7 bar, fark basıncı 0,7 … 5 bar arasında ayarlanabilir ve otomatik resetlidir.

Emiş Basıncı Düşünce Kompresörü Durdurur — Vakuma Düşmeyi ve Sargı Yanmasını Önler

Gaz kaçağı, tıkalı drayer ya da kapalı bir vana yüzünden emiş basıncı düştüğünde kompresör vakuma çalışmaya başlar. Vakumda soğutma yapılmaz ama daha kötüsü, motor sargısını soğutan gaz debisi kesilir — sargı ısınır ve yanar. Ayrıca vakuma düşen devre dışarıdan nem emer, bu da asit ve buzlanma demektir.

Prosestat, basınç ayarlanan değerin altına indiğinde kontağı açar ve kompresörü durdurur. Basınç normale dönünce kendiliğinden tekrar kapanır.

Alçak basınç prosestatı ayrıca pump-down (basınç düşürerek durdurma) çevriminin de kumanda elemanıdır: solenoid valf kapandıktan sonra kompresörü emiş boşalınca durduran anahtar budur.

Teknik Özellikler (Resmî Sanhua Datasheet DS-PSV-EN-R2305)

• Model: Sanhua PSV01AL-S01 | Sanhua parça no: 10660012102
• Tip: Alçak basınç (LP) · tek basınçlı
• Ayar aralığı: −0,5 … 7 bar
• Fark basıncı (ΔP): 0,7 … 5 bar — ayrı ayarlanabilir
• Reset: otomatik (auto)
• PED 2014/68/EU · EN 12263 sertifikası: VAR

Elektriksel ve Ortam Değerleri (Ortak)

• Kontak: SPDT (tek kutup, çift yön) — hızlı geçişli mikro anahtar
• Kontak yükü: AC1 400 V / 16 A · AC3 400 V / 16 A · AC15 400 V / 10 A · DC 24 V / 16 A
• Bağlantı: 7/16-20 UNF flare (1/4" ve 6 mm boruya uyar)
• Koruma sınıfı: IP30 (IP44 opsiyonel)
• Akışkan sıcaklığı: −40 … +120 °C | Ortam sıcaklığı: −30 … +65 °C
• Uyumlu akışkanlar: R22 · R407A/F · R448A/R449A · R452A · R513A · R450A · R410A

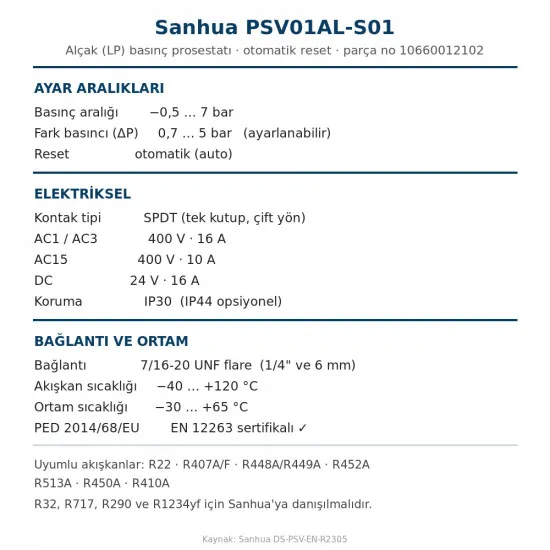

• 🔑 Kod okuma: PSV | 01/50 | A | L | -S01/-S51 → sayı basınç ailesini (01 alçak, 50 yüksek), A otomatik reseti (M olsaydı manuel), L flare bağlantıyı gösterir. 2. görselde tam teknik kart var.
• 🔧 Otomatik reset ne demek: basınç güvenli aralığa dönünce kontak kendiliğinden kapanır, elle kurmaya gerek yoktur. Emniyet zinciri gerektiren uygulamalarda manuel reset (M) sürümü tercih edilir.
• 🔧 Fark basıncı (ΔP) ayrı ayarlanır. Ayar basıncı anahtarın açtığı noktayı, ΔP ise geri kapandığı noktayı belirler. ΔP çok dar seçilirse cihaz sürekli açıp kapar (kısa devrim), çok geniş seçilirse sistem gereğinden uzun durur.
• ⚠️ R32, R717 (amonyak), R290 (propan) ve R1234yf için Sanhua'nın ayrı model onayı gerekir; bu modeli o akışkanlarda kullanmadan önce üreticiye danışın.
• Montaj: kılcal boru ile hatta bağlanır; gövde titreşimden uzak ve dik konumda sabitlenir. Flare rakoru sıkarken gövdeyi anahtarla tutun.
