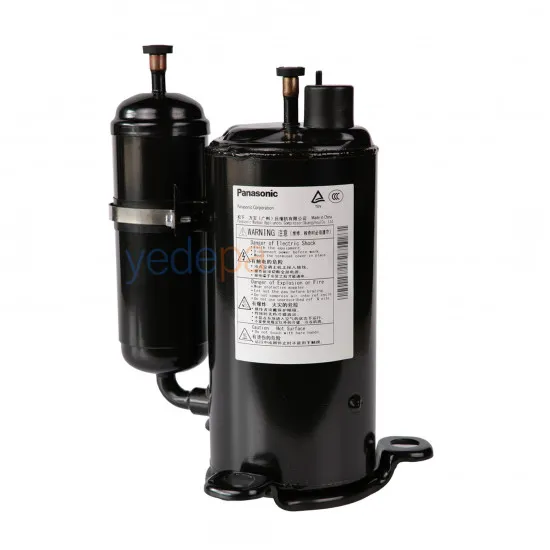

Panasonic 5KD240ZCA21 DC İnverter Rotary Kompresör – 2 HP / 24.000 BTU, R410A

Panasonic 5KD240ZCA21, R410A akışkanla çalışan DC inverter twin (çift pistonlu) rotary kompresördür. 24,0 cm³/dev süpürme hacmiyle 2 HP / ≈24.000 BTU sınıfındadır; split klima dış üniteleri, VRF iç modülleri, ısı pompaları ve inverter kontrollü ticari klima ünitelerinde kullanılır.

Çift Pistonlu (Twin) Rotary: Titreşimi Yarıya İndiren Yapı

• İki pistonlu sıkıştırma: Pistonlar 180° faz farkıyla çalışır; tek pistonlu rotary'lere göre titreşim ve tork dalgalanması belirgin azalır. Düşük devirde bile sarsıntısız çalışır — inverter kompresörlerde kritik.
• DC inverter sürücülü: Devir yüke göre sürekli ayarlanır; aç-kapa döngüsü ortadan kalkar, oda sıcaklığı sabit kalır, start akımı yükü oluşmaz.
• Sınıf verimi: Panasonic'in 24 cm³ R410A inverter rotary sınıfında ARI koşulunda 7.280 W (≈24.840 BTU/h) kapasite, 2.400 W çekiş, COP 3,03 / EER 10,35.
• Akümülatörlü: Emiş hattındaki sıvı soğutucuyu tutar; kompresörü sıvı darbesine karşı korur.
• Kompakt ve hafif: Dar dış ünite şasilerine sığar, montaj kolaylığı sağlar.

Teknik Özellikler ve Montaj Notları

• Model: Panasonic 5KD240ZCA21  |  Tedarik Kodu: 10.183.0057
• Tip: Hermetik twin rotary (2 pistonlu), DC inverter sürücülü
• Soğutucu Akışkan: R410A  |  Uygulama: Yüksek emme basıncı (HBP) — klima
• Güç Sınıfı: 2 HP  |  Kapasite: ≈24.000 BTU/h (7.280 W, ARI)
• Süpürme Hacmi: 24,0 cm³/dev  |  COP: 3,03  |  EER: 10,35
• Motor: 3 fazlı DC fırçasız — sürücüden değişken frekansla beslenir
• Gövde Ölçüleri: Gövde çapı Ø132,6 mm  |  Gövde yüksekliği 295 mm  |  Akümülatörle toplam 346 mm
• Akümülatör: Ø75 mm, gövde merkezine 113,5 mm mesafede  |  Emme Ağzı: İç çap 8,06 mm  |  Akümülatör Girişi: İç çap 16,0 mm
• Montaj: K tipi 3 ayaklı taban, 120° aralıklı, 3 × Ø19,1 mm delik — 2. görselde ölçülü teknik çizim

• 🔧 İnverter kompresördür, doğrudan şebekeye bağlanmaz. Değişimde sürücü kartını da kontrol edin; arızalı sürücü yeni kompresörü de yakar. Sargı direncini üç uç arasında dengeli ölçün.
• Akümülatörü çıkarmayın: Sıvı geri dönüşünde kompresörü koruyan tek eleman odur; değişimde birlikte takılmalıdır.
• R410A yüksek basınç akışkanıdır: Hat ve armatürlerin R410A basınç sınıfında olduğundan emin olun; şarjı mutlaka sıvı fazdan yapın.
• Ester yağ nem çeker: Tapaları montajdan hemen önce açın, sistemi derin vakumla (≤500 mikron) kurutun.
• Dik montaj şarttır: Rotary kompresörler yatık çalıştırılmaz; şasi üzerinde titreşim takozlarıyla dik sabitleyin.
