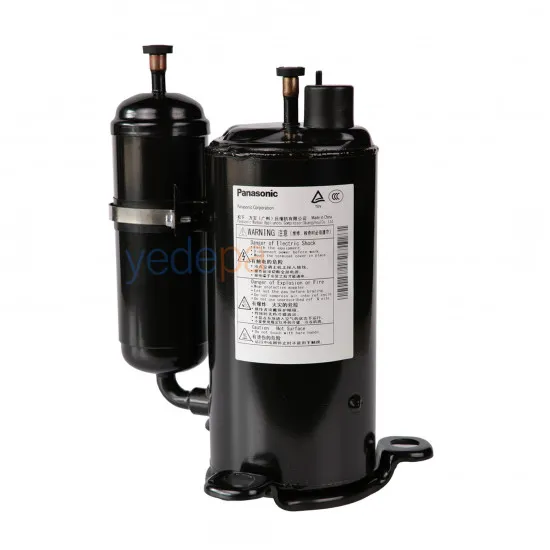

Panasonic 5VD330ZAA21 DC İnverter Rotary Kompresör – 3 HP / 34.500 BTU, R410A

Panasonic 5VD330ZAA21, R410A akışkanla çalışan DC inverter twin (çift pistonlu) rotary kompresördür. 33,0 cm³/dev süpürme hacmiyle 3 HP / ≈34.500 BTU sınıfındadır; split klima dış üniteleri, VRF iç modülleri, ısı pompaları ve inverter kontrollü ticari klima ünitelerinde kullanılır.

V Serisi DC İnverter Rotary: 33 cm³ Süpürme Hacmi

• DC inverter sürücülü: Devir yüke göre sürekli ayarlanır; aç-kapa döngüsü ortadan kalkar, oda sıcaklığı sabit kalır, start akımı yükü oluşmaz.
• Sınıf verimi: Panasonic kataloğuna göre ARI koşulunda 10.135 W (≈34.581 BTU/h) kapasite, 3.185 W çekiş, COP 3,18; FC koşulunda 11.060 W (37.737 BTU), COP 4,68.
• Akümülatörlü: Emiş hattındaki sıvı soğutucuyu tutar; kompresörü sıvı darbesine karşı korur.
• Kompakt ve hafif: Dar dış ünite şasilerine sığar, montaj kolaylığı sağlar.

Teknik Özellikler ve Montaj Notları

• Model: Panasonic 5VD330ZAA21  |  Tedarik Kodu: 10.183.0061
• Tip: Hermetik Panasonic V serisi dikey rotary, DC inverter sürücülü
• Soğutucu Akışkan: R410A  |  Uygulama: Yüksek emme basıncı (HBP) — klima
• Güç Sınıfı: 3 HP  |  Kapasite: ≈34.500 BTU/h (10.135 W, ARI)
• Süpürme Hacmi: 33,0 cm³/dev  |  COP: 3,18 (ARI) / 4,68 (FC)
• Motor: 3 fazlı DC fırçasız — sürücüden değişken frekansla beslenir
• Devir Aralığı: 15-110 rps  |  Yapı: Twin (çift pistonlu) rotary
• Gövde Ölçüleri: Gövde çapı Ø142,6 mm  |  Net Ağırlık: 20,3 kg
• Akümülatör: Ø75 mm, gövde merkezine 119 mm
• Bağlantı: Basma borusu iç çap 9,65 mm  |  Akümülatör girişi iç çap 16,0 mm
• Montaj: V tipi 3 ayak, Ø176 mm delik dairesi (merkez-ayak 88 mm), 3 × Ø19,1 mm delik, 120° aralıklı

• 🔧 İnverter kompresördür, doğrudan şebekeye bağlanmaz. Değişimde sürücü kartını da kontrol edin; arızalı sürücü yeni kompresörü de yakar. Sargı direncini üç uç arasında dengeli ölçün.
• Akümülatörü çıkarmayın: Sıvı geri dönüşünde kompresörü koruyan tek eleman odur; değişimde birlikte takılmalıdır.
• R410A yüksek basınç akışkanıdır: Hat ve armatürlerin R410A basınç sınıfında olduğundan emin olun; şarjı mutlaka sıvı fazdan yapın.
• Ester yağ nem çeker: Tapaları montajdan hemen önce açın, sistemi derin vakumla (≤500 mikron) kurutun.
• Dik montaj şarttır: Rotary kompresörler yatık çalıştırılmaz; şasi üzerinde titreşim takozlarıyla dik sabitleyin.
