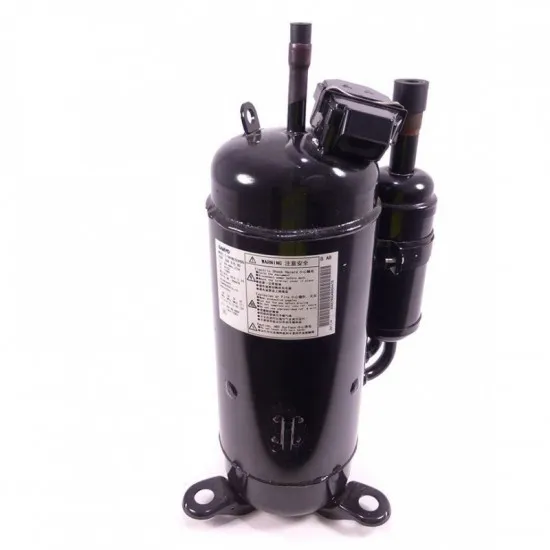

Panasonic C-9RVN273H0U DC Inverter Rotary Kompresör – 6 HP / 72.000 BTU, R410A, ECO-i VRF

Panasonic C-9RVN273H0U, Panasonic ECO-i VRF dış ünitelerinde kullanılan DC inverter kontrollü hermetik rotary kompresördür. R410A akışkanla çalışır; 6 HP / 72.000 BTU sınıfı (2.700 W anma motor çıkışı) ile sistemin değişken kapasiteli (inverter) kompresörüdür — yanındaki sabit devirli scroll kompresörler devreye girip çıkarken bu kompresör devrini sürekli ayarlayarak kapasiteyi binaya göre modüle eder.

ECO-i VRF Dış Ünitelerinin İnverter Kompresörü

• Hangi ünitelerde var: 3 borulu ısı geri kazanımlı ECO-i MF1 serisinin U-8MF1E8, U-10MF1E8, U-12MF1E8, U-14MF1E8 ve U-16MF1E8 dış ünitelerinde birer adet bulunur (servis manueli kompresör listesi). 2 borulu ME1 serisinde ise aynı gövdenin H0F varyantı U-10ME1E8 / U-12ME1E8 üzerinde kullanılır.
• İnverter çalışma aralığı ≈ 25-90 Hz: Kısmi yükte düşük devirde çalışıp dur-kalk kayıplarını ortadan kaldırır; kompresör şebekeye doğrudan değil, ünitenin IPM sürücüsünden değişken gerilim-değişken frekansla beslenir.
• DC fırçasız motor: 4 kutuplu, izolasyon sınıfı E — asenkron motorlu sabit devirli muadillerine göre kısmi yükte belirgin verim avantajı.
• Deşarj sıcaklık sensörlü: Aşırı ısınmada üniteyi koruyan sensör kompresör üzerindedir; karter ısıtıcısı (28 W) soğuk başlangıçta yağa sıvı kaçmasını engeller.

Teknik Özellikler ve Değişim Notları

• Model: Panasonic C-9RVN273H0U  |  Tedarik Kodu: 10.183.0005
• Tip: Hermetik rotary, DC inverter kontrollü (Sanyo/Panasonic 9RV serisi)
• Soğutucu Akışkan: R410A  |  Uygulama: Yüksek emme basıncı (HBP) — klima / VRF
• Güç Sınıfı: 6 HP (≈72.000 BTU/h)  |  Anma Motor Çıkışı: 2.700 W
• Motor: DC fırçasız, 4 kutuplu, izolasyon sınıfı E
• Yağ: DAPHNE FV68S (veya muadili)  |  Dolum: 1,9 L (fabrika ön dolumu)
• Sürücü Beslemesi: Dış ünite şebekesi 380-415 V, 3N~, 50 Hz  |  kompresöre invertörden U/V/W çıkışı
• Motor Gerilimi: 246 V (DC 3~) — ürün etiketinden  |  Maks. Basma Sıcaklığı: 125 °C
• Tasarım Basıncı: 4,15 MPa  |  Üretim: Panasonic/Sanyo, Endonezya
• Çalışma Frekansı: ≈25-90 Hz (ME1 serisinde 25-100 Hz)
• Koruma: Deşarj sıcaklık sensörü + 28 W karter ısıtıcısı

• İnverter kompresördür, doğrudan şebekeye bağlanmaz. Sargı direncini ölçerken üç faz arasında dengeli değer arayın; şebeke gerilimi uygulayarak "çalışıyor mu" testi yapmayın.
• Değişimde önce sökülen kompresördeki yağı ölçün ve eksik kalan miktarı tamamlayın — servis manueli kalan yağın ölçülmesini şart koşar; fazla yağ sistemde dolaşıp kapasiteyi düşürür.
• R410A yüksek basınç akışkanıdır: Vakumu derin çekin, şarjı sıvı fazdan yapın; ester yağ nem çektiği için tapaları montajdan hemen önce açın.
