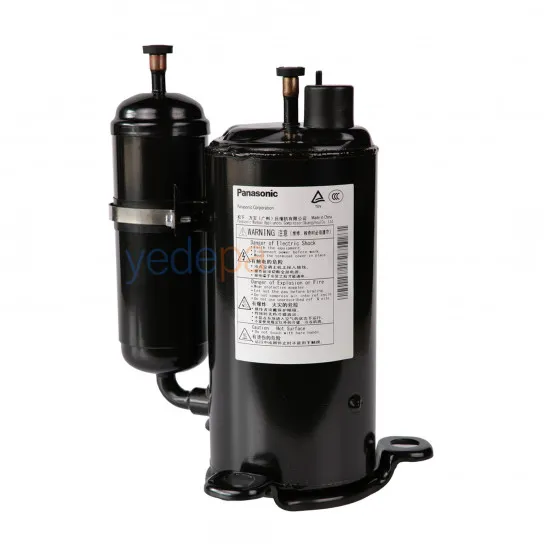

Panasonic 5VD420ZAA21 DC İnverter Rotary Kompresör – 4 HP / 45.000 BTU, R410A

Panasonic 5VD420ZAA21, R410A akışkanla çalışan DC inverter rotary kompresördür. 42,4 cm³/dev süpürme hacmiyle ARI koşulunda 13.200 W (≈45.000 BTU/h) soğutma kapasitesi verir; 4 HP sınıfındadır. Isıtma-soğutma yapan inverter klima dış üniteleri, ısı pompaları ve ticari klima ünitelerinde kullanılır.

42,4 cm³ Twin Rotary: 900-3.600 d/dk Modülasyon

• Geniş devir aralığı: 900-3.600 d/dk arasında çalışır — kapasitesini 1'e 4 oranında modüle eder. Kısmi yükte düşük devirde çalışıp aç-kapa döngüsünü ortadan kaldırır.
• 13.200 W soğutma / 4.220 W çekiş → COP 3,13 (ARI: Te 7,2 / Tc 54,4 °C, 3.450 d/dk).
• Sensörsüz fırçasız inverter: Konum sensörü olmadan sinüs dalga sürüşle çalışır; sürücü DC bara gerilimi 280 V.
• Yüksek kondenzasyon kapasitesi: Maksimum yük koşulunda kondenzasyon 65 °C, evaporasyon 13 °C'ye kadar çalışabilir — sıcak iklim ve ısı pompası uygulamalarında rahat.
• Belgeli: CCC ve TÜV onaylı.

Teknik Özellikler ve Montaj Notları

• Model: Panasonic 5VD420ZAA21  |  Tedarik Kodu: 10.183.0062  |  Seri: V (rotary)
• Tip: Hermetik rotary, DC inverter (sensörsüz fırçasız)  |  Soğutucu Akışkan: R410A
• Güç Sınıfı: 4 HP  |  Kapasite: 13.200 W / ≈45.000 BTU/h (ARI)
• Güç Çekişi: 4.220 W  |  COP: 3,13  |  Süpürme Hacmi: 42,4 cm³/dev
• Devir Aralığı: 900-3.600 d/dk (anma 3.450 d/dk)  |  Sürücü DC Gerilimi: 280 V
• Yağ: FV50S (veya muadili), 1.300 cm³ fabrika dolumu  |  Net Ağırlık: 21,1 kg
• Bağlantı: Emme iç çap 15,9 mm  |  Basma iç çap 9,65 mm (dış çap 12,7 mm)
• Gövde Ölçüleri: Gövde çapı Ø142,6 mm  |  Gövde yüksekliği 352 mm  |  Akümülatör yüksekliği 384 mm  |  Akümülatör Ø75 mm, gövde merkezine 119 mm

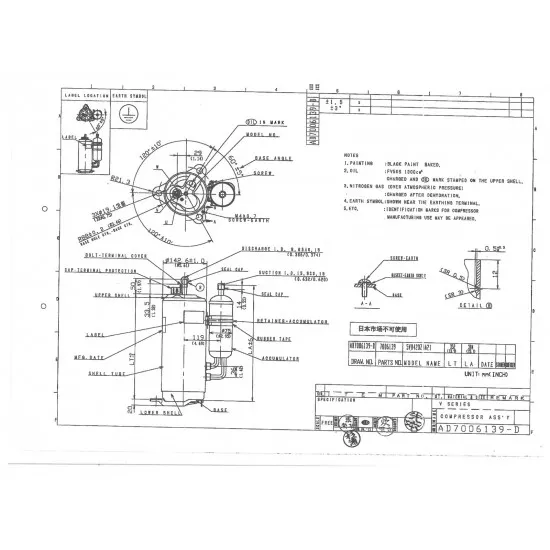

• Montaj: 3 ayak, 3 × Ø19,1 mm delik, delik merkezi yarıçapı R88 mm (Ø176), 120° aralıklı — 2. görselde ölçülü teknik çizim
• Maks. Gaz Şarjı: 1.800 g  |  Onaylar: CCC, TÜV

• 🔧 İnverter kompresördür, doğrudan şebekeye bağlanmaz. Sürücü kartı olmadan çalıştırılamaz; değişimde sürücünün de sağlam olduğunu doğrulayın.
• Sistem gaz şarjı 1.800 g'ı aşmamalı — üretici sınırı budur; fazla şarj sıvı dönüşüne ve kompresör hasarına yol açar.
• Yağ tipi FV50S'tir (bu ailenin diğer modellerinde FV68S kullanılır) — tamamlama yaparken yağ tipini karıştırmayın.
• Dik montaj şarttır: Rotary kompresörler yatık çalıştırılmaz; titreşim takozlarıyla dik sabitleyin.
• R410A yüksek basınç akışkanıdır: Şarjı sıvı fazdan yapın, derin vakum uygulayın; tapaları montajdan hemen önce açın.
