Cubigel NUY90LAa Hermetik Kompresör – 3/8 HP, R290, LBP 451 W

Cubigel NUY90LAa, dondurucu dolap, derin dondurucu ve dondurma kabini gibi eksi sıcaklıkta çalışan ticari soğutma cihazları için üretilmiş 3/8 HP hermetik pistonlu kompresördür. R290 (propan) ile çalışır; 8,90 cm³ silindir hacmiyle ASHRAE LBP koşulunda 451 W (1.539 BTU/h) soğutma kapasitesi verir.

R290 Propan Gazlı LBP Kompresör: Dondurucu Dolap ve Derin Dondurucular İçin

U serisi kompakt gövdeli NUY90LAa, fan soğutmalı yapısı ve CSIR (kalkış kondansatörlü) motoruyla −40 … −10 °C buharlaşma aralığında çalışır; kılcal borulu (kapiler) ve genleşme valfli sistemlerde kullanılabilir. Küçük gövdesi dar makine bölmelerine kolay yerleşir. Propanın GWP değeri 3'tür; F-Gaz kısıtlamalarından etkilenmeyen, düşük şarjlı sistemler için uygun bir seçenektir.

Öne Çıkan Teknik Özellikler ve Donanım

• Marka / Model: Cubigel NUY90LAa · U serisi
• Soğutucu akışkan: R290 (propan) · R290 ve R600a için EN 60335-1 ve EN 60335-2-34 patlama güvenliği onaylı
• Uygulama: LBP (düşük arka basınç) · buharlaşma −40 … −10 °C
• Silindir hacmi: 8,90 cm³ · çap 24,30 mm · strok 19,00 mm
• Motor: CSIR · kilitli rotor akımı (LRA) 12,5 A · maks. sürekli akım 2,5 A
• Sargı direnci (25 °C): ana 7,80 Ω · yardımcı 22,00 Ω
• Besleme: 220-240 V / 50 Hz monofaze · çalışma aralığı 187-255 V
• Soğutma: fan soğutmalı · genleşme: kılcal boru veya genleşme valfi
• Yağ: ISO VG 32 ester, 220 cm³

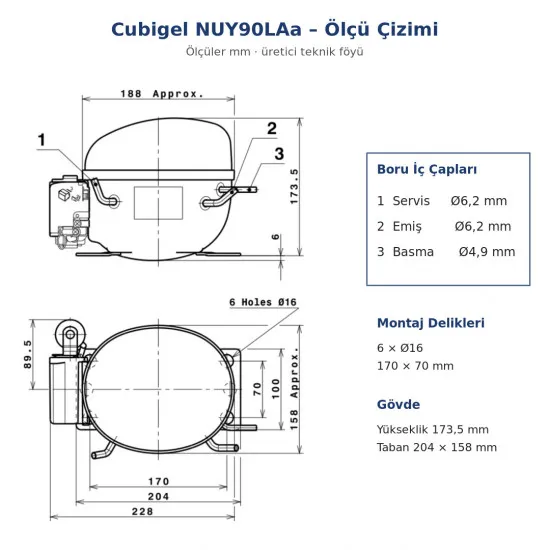

• Boru iç çapları: servis Ø6,2 · emiş Ø6,2 · basma Ø4,9 mm
• Ölçüler: yükseklik 173,5 mm · taban 204 × 158 mm (terminal kutusuyla 228 mm)
• Montaj delikleri: 6 × Ø16 (170 × 70 mm)
• Ağırlık: 9,40 kg · maks. ortam sıcaklığı 43 °C

Performans (ASHRAE, Yoğuşma +55 °C)

ASHRAE: sıvı ve ortam 32 °C, emiş 32 °C. CECOMAF koşulunda (−25 °C, sıvı 55 °C) 338 W, 280 W giriş gücü, COP 1,21. Buharlaşma sıcaklığı düştükçe kapasite azalır; seçimi kabin hedef sıcaklığınıza göre yapın.

Elektrik Donanımı (Üretici Referansları)

• Kalkış kondansatörü: 47-56 µF 330 V
• Röle: 2014 138 veya QLZ-6.1A (çekme 6,1 A / bırakma 5,2 A)
• Termik koruyucu: T0057, AE39FHY veya B85-105 (8,5-9 A · açma / kapama 105 / 61 °C)

• 🔥 R290 yanıcı akışkandır (A3 sınıfı). Kaynak, kaçak kontrolü ve gaz şarjı yanıcı akışkan kurallarına göre yapılmalıdır: havalandırılmış ortam, kıvılcım kaynağı olmaması ve şarj limitlerine uyum şarttır. Bu kompresör yalnız R290 sistemler içindir.
• 🔧 Değişimde: CSIR bağlantısında kalkış kondansatörü röleyle birlikte kullanılır; eski kompresörün akışkanını, LBP sınıfını ve montaj delik aralığını ölçü çizimiyle karşılaştırın.
• Uygulama sınırı: Bu model LBP'dir — dondurucu ve düşük sıcaklık uygulamaları içindir. Artı sıcaklıklı soğutucularda (HBP) kullanılmaz.
