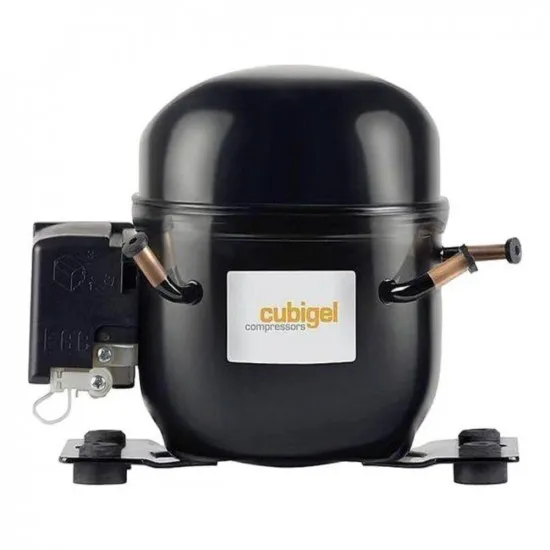

Cubigel NUT60CAb Hermetik Kompresör – 1/4 HP, R290, LBP 304 W

Cubigel NUT60CAb (NUT60CA), küçük dondurucu, dondurma dolabı ve sandık tipi dondurucu gibi eksi sıcaklıkta çalışan ticari soğutma cihazları için üretilmiş 1/4 HP hermetik pistonlu kompresördür. R290 (propan) ile çalışır; 6,00 cm³ silindir hacmiyle ASHRAE LBP koşulunda 304 W (1.037 BTU/h) soğutma kapasitesi verir.

R290 Propan Gazlı LBP Kompresör: Küçük Dondurucu ve Dondurma Dolapları İçin

U serisi kompakt gövdeli NUT60CAb, fan soğutmalı yapısı ve RSCR (PTC röleli, çalışma kondansatörlü) motoruyla −40 … −10 °C buharlaşma aralığında çalışır ve kılcal borulu (kapiler) sistemler için tasarlanmıştır. Çalışma kondansatörlü motoru sayesinde ASHRAE koşulunda COP 1,82 ile düşük enerji tüketimi sunar. Propanın GWP değeri 3'tür; F-Gaz kısıtlamalarından etkilenmeyen, düşük şarjlı sistemler için uygun bir seçenektir.

Öne Çıkan Teknik Özellikler ve Donanım

• Marka / Model: Cubigel NUT60CAb · U serisi
• Soğutucu akışkan: R290 (propan) · R290 ve R600a için EN 60335-1 ve EN 60335-2-34 patlama güvenliği onaylı
• Uygulama: LBP (düşük arka basınç) · buharlaşma −40 … −10 °C
• Silindir hacmi: 6,00 cm³ · çap 21,99 mm · strok 16,00 mm
• Motor: RSCR · kilitli rotor akımı (LRA) 7,1 A · maks. sürekli akım 1,6 A
• Sargı direnci (25 °C): ana 13,25 Ω · yardımcı 15,70 Ω
• Besleme: 220-240 V / 50 Hz monofaze · çalışma aralığı 187-255 V
• Soğutma: fan soğutmalı · genleşme: kılcal boru
• Yağ: ISO VG 10 ester, 200 cm³

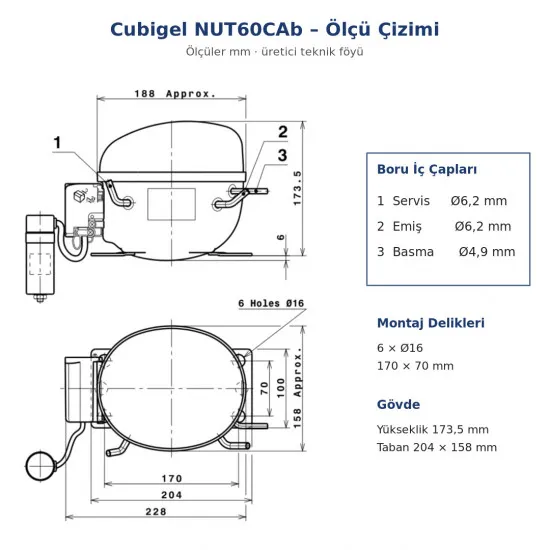

• Boru iç çapları: servis Ø6,2 · emiş (direkt) Ø6,2 · basma Ø4,9 mm
• Ölçüler: yükseklik 173,5 mm · taban 204 × 158 mm (terminal kutusuyla 228 mm)
• Montaj delikleri: 6 × Ø16 (170 × 70 mm)
• Ağırlık: 9,31 kg · maks. ortam sıcaklığı 43 °C

Performans (ASHRAE, Yoğuşma +55 °C)

ASHRAE: sıvı ve ortam 32 °C, emiş 32 °C. CECOMAF koşulunda (−25 °C, sıvı 55 °C) 226 W, 161 W giriş gücü, COP 1,41. Buharlaşma sıcaklığı düştükçe kapasite azalır; seçimi kabin hedef sıcaklığınıza göre yapın.

Elektrik Donanımı (Üretici Referansları)

• Çalışma kondansatörü: 5 µF 400 V
• Röle: PTC K100 (200-240 V · 14 Ω)
• Termik koruyucu: T0508, AE18FU veya B65-135 (6,3-6,5 A · açma / kapama 120-135 / 61-62 °C)

• 🔥 R290 yanıcı akışkandır (A3 sınıfı). Kaynak, kaçak kontrolü ve gaz şarjı yanıcı akışkan kurallarına göre yapılmalıdır: havalandırılmış ortam, kıvılcım kaynağı olmaması ve şarj limitlerine uyum şarttır. Bu kompresör yalnız R290 sistemler içindir.
• 🔧 Değişimde: RSCR bağlantısında PTC röle ve 5 µF çalışma kondansatörü birlikte kullanılır; eski kompresörün akışkanını, LBP sınıfını ve montaj delik aralığını ölçü çizimiyle karşılaştırın. Kılcal borulu sistemler içindir.
• Uygulama sınırı: Bu model LBP'dir — dondurucu ve düşük sıcaklık uygulamaları içindir. Artı sıcaklıklı soğutucularda (HBP) kullanılmaz.
