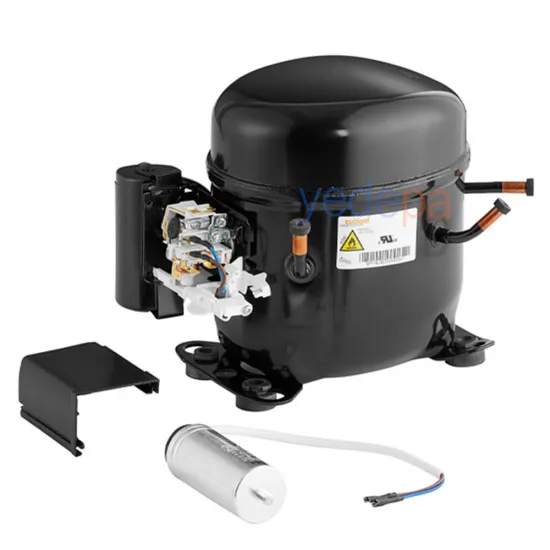

Cubigel NUY90RAa Hermetik Kompresör – 3/8 HP, R290, HBP 1.236 W

Cubigel NUY90RAa (NUY 90 RAa), şişe soğutucu, içecek dolabı, teşhir vitrini ve su sebili gibi artı sıcaklıkta çalışan ticari soğutma cihazları için üretilmiş 3/8 HP hermetik pistonlu kompresördür. R290 (propan) ile çalışır; 8,90 cm³ silindir hacmiyle ASHRAE HBP koşulunda 1.236 W (4.217 BTU/h) soğutma kapasitesi verir.

R290 Propan Gazlı 3/8 HP HBP Kompresör: Şişe Soğutucu ve Teşhir Dolapları İçin

U serisi kompakt gövdeli NUY90RAa, fan soğutmalı yapısı ve CSIR (kalkış kondansatörlü) motoruyla −15 … +10 °C buharlaşma aralığında çalışır; kılcal borulu (kapiler) ve genleşme valfli sistemlerde kullanılabilir. HBP ASHRAE koşulunda COP 2,47 ile yüksek verim sunar. Propanın GWP değeri 3'tür; F-Gaz kısıtlamalarından etkilenmeyen, düşük şarjlı sistemler için uygun bir seçenektir.

Öne Çıkan Teknik Özellikler ve Donanım

• Marka / Model: Cubigel NUY90RAa · U serisi
• Soğutucu akışkan: R290 (propan) · R290 ve R600a için EN 60335-1 ve EN 60335-2-34 patlama güvenliği onaylı
• Uygulama: HBP (yüksek arka basınç) · buharlaşma −15 … +10 °C
• Silindir hacmi: 8,90 cm³ · çap 24,30 mm · strok 19,00 mm
• Motor: CSIR · sargı direnci (25 °C) ana 6,73 Ω · yardımcı 12,64 Ω
• Besleme: 220-240 V / 50 Hz monofaze · çalışma aralığı 198-255 V
• Soğutma: fan soğutmalı · genleşme: kılcal boru veya genleşme valfi
• Yağ: ISO VG 32 ester, 200 cm³

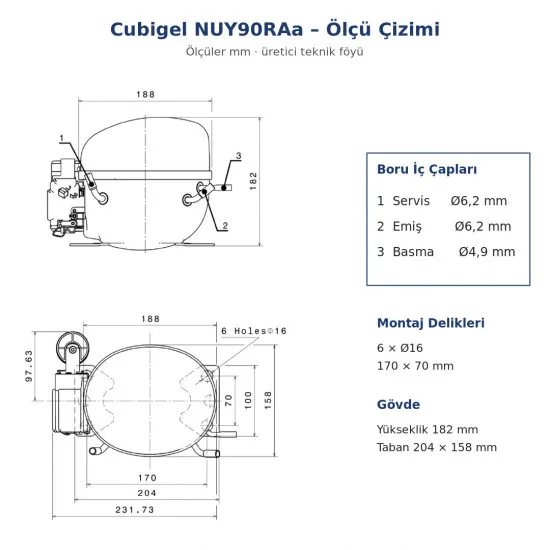

• Boru iç çapları: servis Ø6,2 · emiş Ø6,2 · basma Ø4,9 mm
• Ölçüler: yükseklik 182 mm · taban 204 × 158 mm (terminal kutusuyla 231,7 mm)
• Montaj delikleri: 6 × Ø16 (170 × 70 mm)
• Ağırlık: 9,85 kg · maks. ortam sıcaklığı 43 °C

Performans (ASHRAE, Yoğuşma +55 °C)

ASHRAE: sıvı 46 °C, ortam ve emiş 35 °C. CECOMAF HBP koşulunda (+5 °C, sıvı 55 °C) 1.038 W, 493 W giriş gücü, COP 2,11. Buharlaşma sıcaklığı düştükçe kapasite azalır; seçimi kabin hedef sıcaklığınıza göre yapın.

Elektrik Donanımı (Üretici Referansları)

• Kalkış kondansatörü: 60-61 µF 330 V
• Röle: 2014 149 veya QLZ-7.8A (çekme 7,8 A / bırakma 6,65 A)
• Termik koruyucu: B100-105 veya B110-105 (10,5-11 A · açma 105 °C)

• 🔥 R290 yanıcı akışkandır (A3 sınıfı). Kaynak, kaçak kontrolü ve gaz şarjı yanıcı akışkan kurallarına göre yapılmalıdır: havalandırılmış ortam, kıvılcım kaynağı olmaması ve şarj limitlerine uyum şarttır. Bu kompresör yalnız R290 sistemler içindir.
• 🔧 Değişimde: CSIR bağlantısında kalkış kondansatörü röleyle birlikte kullanılır; eski kompresörün akışkanını, HBP sınıfını ve montaj delik aralığını ölçü çizimiyle karşılaştırın.
• Uygulama sınırı: Bu model HBP'dir — artı sıcaklıklı soğutucular içindir. Dondurucu (LBP) uygulamalarında kullanılmaz.
