Cubigel NUT55CAb Hermetik Kompresör – 1/5 HP, R290, LBP 264 W

Cubigel NUT55CAb, küçük hacimli dondurucu, dondurma dolabı ve eksi sıcaklıklı teşhir dolabı gibi ticari soğutma cihazları için üretilmiş 1/5 HP hermetik pistonlu kompresördür. R290 (propan) ile çalışır; 5,5 cm³ silindir hacmiyle ASHRAE LBP koşulunda 264 W (901 BTU/h) soğutma kapasitesi verir.

R290 Propan Gazlı LBP Kompresör: Küçük Dondurucu ve Dondurma Dolapları İçin

U serisi gövdeli NUT55CAb, RSCR (çalışma kondansatörlü) motoru sayesinde düşük akım çeker ve LBP ASHRAE koşulunda COP 1,80 ile verimli çalışır. Fan soğutmalı gövdesi kılcal borulu (kapiler) sistemler için tasarlanmıştır. Propanın GWP değeri 3'tür; F-Gaz kısıtlamalarından etkilenmeyen, düşük şarjlı sistemler için uygun bir seçenektir.

Öne Çıkan Teknik Özellikler ve Donanım

• Marka / Model: Cubigel NUT55CAb · U serisi
• Soğutucu akışkan: R290 (propan) · R290 ve R600a için EN 60335-2-34 patlama güvenliği onaylı
• Uygulama: LBP (düşük arka basınç) · buharlaşma −40 … −10 °C
• Silindir hacmi: 5,50 cm³ · çap 21,99 mm · strok 14,50 mm
• Motor: RSCR · kilitli rotor akımı (LRA) 5,9 A · maks. sürekli akım 1,55 A
• Besleme: 220-240 V / 50 Hz monofaze · çalışma aralığı 187-255 V
• Soğutma: fan soğutmalı · genleşme: kılcal boru (kapiler)
• Yağ: ISO VG 10 ester, 200 cm³

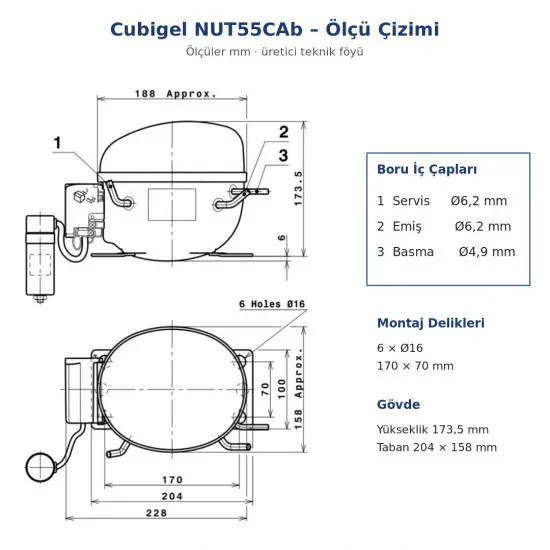

• Boru iç çapları: servis Ø6,2 · emiş Ø6,2 · basma Ø4,9 mm
• Ölçüler: yükseklik 173,5 mm · taban 204 × 158 mm (terminal kutusuyla 228 mm)
• Montaj delikleri: 6 × Ø16 (170 × 70 mm)
• Ağırlık: 9,21 kg · maks. ortam sıcaklığı 43 °C

Performans (ASHRAE, Yoğuşma +55 °C)

ASHRAE: sıvı, ortam ve emiş sıcaklığı 32 °C. CECOMAF LBP koşulunda (−25 °C, sıvı 55 °C) 196 W, 141 W giriş gücü, COP 1,39. Buharlaşma sıcaklığı düştükçe kapasite azalır; seçimi kabin hedef sıcaklığınıza göre yapın.

Elektrik Donanımı (Üretici Referansları)

• Çalışma kondansatörü: 5 µF 400 V
• Röle: PTC K100 (200-240 V · 14 Ω)
• Termik koruyucu: AE18FU (6,3 A · açma / kapama 120 / 62 °C) veya B65-135 (6,5 A · 135 / 61 °C)

• 🔥 R290 yanıcı akışkandır (A3 sınıfı). Kaynak, kaçak kontrolü ve gaz şarjı yanıcı akışkan kurallarına göre yapılmalıdır: havalandırılmış ortam, kıvılcım kaynağı olmaması ve şarj limitlerine uyum şarttır. Bu kompresör yalnız R290 sistemler içindir.
• 🔧 Değişimde: RSCR bağlantısında çalışma kondansatörü ve PTC röle birlikte kullanılır; eski kompresörün akışkanını, LBP sınıfını ve montaj delik aralığını ölçü çizimiyle karşılaştırın.
• Uygulama sınırı: Bu model LBP'dir ve kılcal borulu sistemler içindir — artı sıcaklıklı soğutucu (HBP) uygulamalarında kullanılmaz.
