Cubigel NFT40NA Hermetik Kompresör – 1/8 HP, R290, LMBP 200 W

Cubigel NFT40NA, küçük dondurucu dolap, dondurma vitrini, mini bar ve düşük sıcaklıklı soğutucu dolap gibi ticari soğutma cihazları için üretilmiş 1/8 HP hermetik pistonlu kompresördür. R290 (propan) ile çalışır; 4,0 cm³ silindir hacmiyle ASHRAE LMBP koşulunda 200 W (682 BTU/h) soğutma kapasitesi verir. 6,9 kg ağırlığındaki kompakt F gövdesi, NUF serisine göre yaklaşık 3 kg hafiftir ve 169 mm yüksekliğiyle dar makine bölmelerine sığar.

R290 Propan Gazlı LMBP Kompresör: Küçük Dondurucu ve Soğutucu Dolaplar İçin Hafif Gövde

NFT40NA, −40 °C ile 0 °C arasındaki buharlaşma sıcaklıklarında çalışabilen LMBP (düşük-orta arka basınç) sınıfındadır; aynı kompresör hem dondurucu hem de düşük sıcaklıklı soğutucu uygulamalarında kullanılabilir. RSCR (çalışma kondansatörlü) motoru düşük akım çeker (nominal 0,60 A) ve LMBP ASHRAE koşulunda COP 1,70 ile verimli çalışır. Kılcal borulu (kapiler) sistemler için tasarlanmıştır; statik veya fanlı soğutmayla kullanılır. Propanın GWP değeri 3'tür; F-Gaz kısıtlamalarından etkilenmeyen, düşük şarjlı sistemler için uygun bir seçenektir.

Öne Çıkan Teknik Özellikler ve Donanım

• Marka / Model: Cubigel NFT40NA
• Soğutucu akışkan: R290 (propan)
• Uygulama: LMBP (düşük-orta arka basınç) · buharlaşma −40 … 0 °C · yoğuşma maks. 60 °C
• Silindir hacmi: 4,0 cm³
• Motor: RSCR (çalışma kondansatörlü) · nominal akım 0,60 A
• Besleme: 220-240 V / 50 Hz monofaze · çalışma aralığı 187-254 V
• Genleşme: kılcal boru (kapiler)
• Yağ: POE (ester), 150 cm³

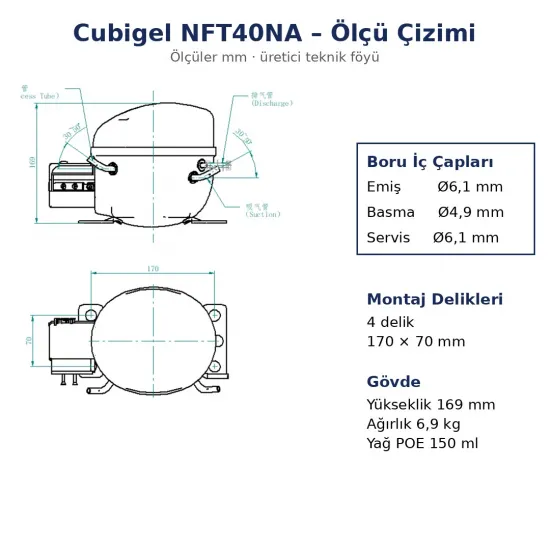

• Boru iç çapları: emiş Ø6,1 · basma Ø4,9 · servis Ø6,1 mm (bakır)
• Ölçüler: yükseklik 169 mm · montaj delikleri: 4 delik, 170 × 70 mm
• Ağırlık: 6,9 kg (yağ dolu) · ortam sıcaklığı 10 … 43 °C
• Sınır değerler: sargı sıcaklığı maks. 130 °C · gövde 95 °C · basma gazı 110 °C

Nominal Performans (ASHRAE LMBP)

−23,3 °C buharlaşma / +54,4 °C yoğuşma (ortam, emiş ve aşırı soğutma 32,2 °C): 200 W (682 BTU/h) soğutma kapasitesi, 117,6 W giriş gücü, COP 1,70. Buharlaşma sıcaklığı düştükçe kapasite azalır; seçimi kabin hedef sıcaklığınıza göre yapın.

Elektrik Donanımı (Üretici Referansları)

• Çalışma kondansatörü: 4 µF · yol verme kondansatörü yok
• Röle: QPE2-A15MD3 (PTC, maks. 350 V / 8 A)
• Termik koruyucu: DRB176S61A2 (4,3 A · açma 135 °C · kapama 52-70 °C)
• Teslimat: 4 lastik takoz, montaj kovanı, pul, M6×30 cıvata-somun seti ve terminal kapağı ile birlikte; elektrik parçaları ayrı paketlenir

• 🔥 R290 yanıcı akışkandır (A3 sınıfı). Kaynak, kaçak kontrolü ve gaz şarjı yanıcı akışkan kurallarına göre yapılmalıdır: havalandırılmış ortam, kıvılcım kaynağı olmaması ve şarj limitlerine uyum şarttır. Bu kompresör yalnız R290 sistemler içindir.
• 🔧 Montaj: Boru tapaları söküldükten sonra kompresör 5 dakika içinde sisteme bağlanmalı; ilk olarak servis borusunun tapası çıkarılmalıdır. Kompresör yatay ve 5°'den fazla eğimsiz monte edilir; topraklama kalıcı ve güvenilir bağlanır.
• ⏱️ Çalışma düzeni: Yol vermede sistem denge basıncı 0,77 MPa (mutlak) altında olmalı; iki yol verme arasında en az 5 dakika beklenmelidir. Emiş ve servis boruları ters bağlanamaz.
• Uygulama sınırı: Bu model LMBP'dir ve kılcal borulu sistemler içindir — buharlaşma sıcaklığı 0 °C'nin üzerine çıkan su sebili ve klima tipi (HBP) uygulamalarında kullanılmaz.
