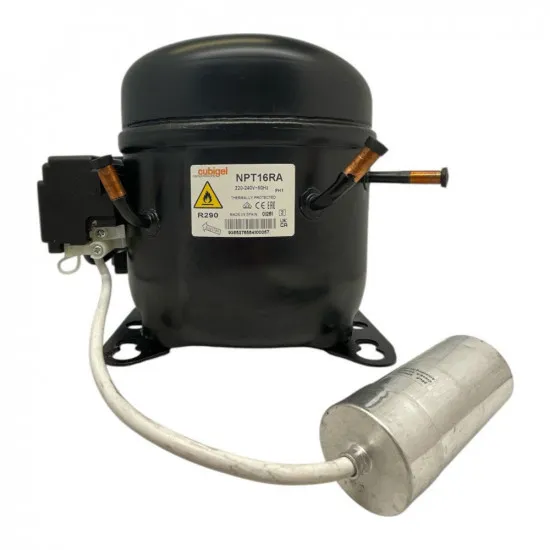

Cubigel NPT16RA Hermetik Kompresör – 2/3 HP, R290, HBP 2.310 W

Cubigel NPT16RA, çok kapılı içecek dolabı, teşhir vitrini ve büyük hacimli şişe soğutucu gibi artı sıcaklıkta çalışan ticari soğutma cihazları için üretilmiş 2/3 HP hermetik pistonlu kompresördür. R290 (propan) ile çalışır; 16,1 cm³ silindir hacmiyle ASHRAE HBP koşulunda 2.310 W (7.882 BTU/h) soğutma kapasitesi verir.

R290 Propan Gazlı HBP Kompresör: Büyük Hacimli İçecek ve Teşhir Dolapları İçin

P serisi gövdeli NPT16RA, fan soğutmalı yapısı ve CSR (kalkış ve çalışma kondansatörlü) motoruyla kılcal borulu (kapiler) ve genleşme valfli sistemlerde kullanılabilir. HBP ASHRAE koşulunda COP 2,55 ile yüksek kapasiteyi verimli üretir. Propanın GWP değeri 3'tür; F-Gaz kısıtlamalarından etkilenmeyen, düşük şarjlı sistemler için uygun bir seçenektir.

Öne Çıkan Teknik Özellikler ve Donanım

• Marka / Model: Cubigel NPT16RA · P serisi
• Soğutucu akışkan: R290 (propan) · R290 ve R600a için EN 60335-2-34 patlama güvenliği onaylı
• Uygulama: HBP (yüksek arka basınç) · buharlaşma −15 … +10 °C
• Silindir hacmi: 16,10 cm³ · çap 31,19 mm · strok 21,13 mm
• Motor: CSR · kilitli rotor akımı (LRA) 21,1 A · maks. sürekli akım 5,8 A
• Besleme: 220-240 V / 50 Hz monofaze · çalışma aralığı 198-255 V
• Soğutma: fan soğutmalı · genleşme: kılcal boru veya genleşme valfi
• Yağ: ISO VG 32 ester, 400 cm³

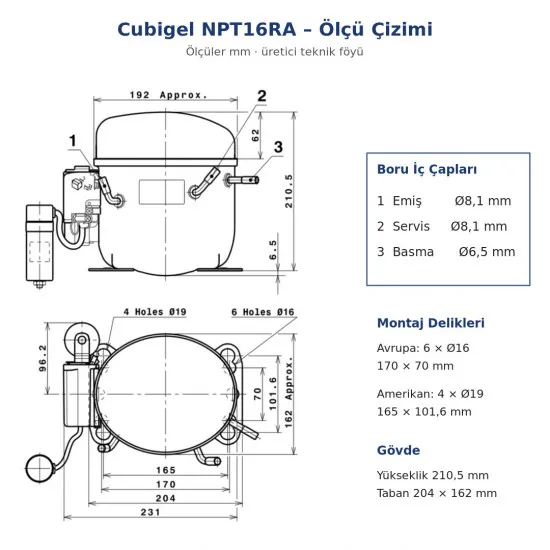

• Boru iç çapları: emiş Ø8,1 · servis Ø8,1 · basma Ø6,5 mm
• Ölçüler: yükseklik 210,5 mm · taban 204 × 162 mm (terminal kutusuyla 231 mm)
• Montaj delikleri: Avrupa tipi 6 × Ø16 (170 × 70 mm) · Amerikan tipi 4 × Ø19 (165 × 101,6 mm)
• Ağırlık: 12,34 kg · maks. ortam sıcaklığı 43 °C

Performans (ASHRAE, Yoğuşma +55 °C)

ASHRAE: sıvı 46 °C, ortam ve emiş 35 °C. CECOMAF HBP koşulunda (+5 °C, sıvı 55 °C) 1.911 W, 878 W giriş gücü, COP 2,18. Buharlaşma sıcaklığı düştükçe kapasite azalır; seçimi kabin hedef sıcaklığınıza göre yapın.

Elektrik Donanımı (Üretici Referansları)

• Kalkış kondansatörü: 72-88 µF 330 V
• Çalışma kondansatörü: 25 µF 420 V
• Röle: 2014 166 veya QLZ-11.0A (NTC 15 Ω ile · çekme 11,00 A / bırakma 9,35 A)
• Termik koruyucu: T0348 veya B154-105

• 🔥 R290 yanıcı akışkandır (A3 sınıfı). Kaynak, kaçak kontrolü ve gaz şarjı yanıcı akışkan kurallarına göre yapılmalıdır: havalandırılmış ortam, kıvılcım kaynağı olmaması ve şarj limitlerine uyum şarttır. Bu kompresör yalnız R290 sistemler içindir.
• ⚡ Besleme voltajı: Çalışma aralığının alt sınırı 198 V'tur; voltaj düşüşü yaşanan bölgelerde regülatör kullanılması önerilir.
• 🔧 Değişimde: CSR bağlantısında kalkış ve çalışma kondansatörü birlikte kullanılır; eski kompresörün akışkanını, HBP sınıfını ve montaj delik aralığını ölçü çizimiyle karşılaştırın.
• Uygulama sınırı: Bu model HBP'dir — artı sıcaklıklı soğutucular içindir. Dondurucu (LBP) uygulamalarında kullanılmaz.
