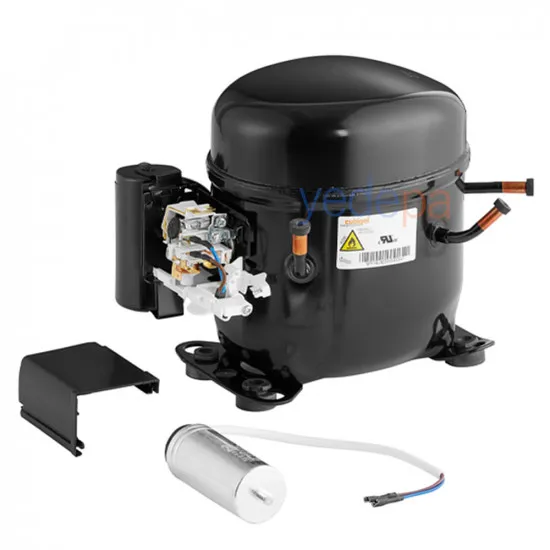

Cubigel NPT14RA Hermetik Kompresör – 1/2 HP, R290, HBP 2.066 W

Cubigel NPT14RA (NPT 14 RA), içecek dolabı, teşhir vitrini, şişe soğutucu ve su sebili gibi artı sıcaklıkta çalışan ticari soğutma cihazları için üretilmiş 1/2 HP hermetik pistonlu kompresördür. R290 (propan) ile çalışır; 14,32 cm³ silindir hacmiyle ASHRAE HBP koşulunda 2.066 W (7.049 BTU/h) soğutma kapasitesi verir.

R290 Propan Gazlı 1/2 HP HBP Kompresör: İçecek ve Teşhir Dolapları İçin

P serisi gövdeli NPT14RA, fan soğutmalı yapısı ve CSR (kalkış ve çalışma kondansatörlü) motoruyla −15 … +10 °C buharlaşma aralığında çalışır; kılcal borulu (kapiler) ve genleşme valfli sistemlerde kullanılabilir. HBP ASHRAE koşulunda COP 2,69 ile yüksek kapasiteyi verimli üretir. Propanın GWP değeri 3'tür; F-Gaz kısıtlamalarından etkilenmeyen, düşük şarjlı sistemler için uygun bir seçenektir.

Öne Çıkan Teknik Özellikler ve Donanım

• Marka / Model: Cubigel NPT14RA · P serisi
• Soğutucu akışkan: R290 (propan) · R290 ve R600a için EN 60335-1 ve EN 60335-2-34 patlama güvenliği onaylı
• Uygulama: HBP (yüksek arka basınç) · buharlaşma −15 … +10 °C
• Silindir hacmi: 14,32 cm³ · çap 29,37 mm · strok 21,13 mm
• Motor: CSR · kilitli rotor akımı (LRA) 20,8 A · maks. sürekli akım 5,8 A
• Sargı direnci (25 °C): ana 4,38 Ω · yardımcı 6,22 Ω
• Besleme: 220-240 V / 50 Hz monofaze · çalışma aralığı 187-255 V
• Soğutma: fan soğutmalı · genleşme: kılcal boru veya genleşme valfi
• Yağ: ISO VG 32 ester, 400 cm³

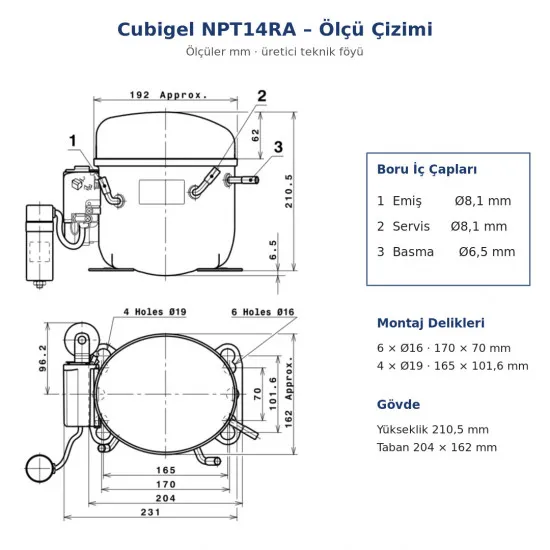

• Boru iç çapları: emiş Ø8,1 · servis Ø8,1 · basma Ø6,5 mm
• Ölçüler: yükseklik 210,5 mm · taban 204 × 162 mm (terminal kutusuyla 231 mm)
• Montaj delikleri: 6 × Ø16 (170 × 70 mm) · 4 × Ø19 (165 × 101,6 mm, Amerikan tip ayak)
• Ağırlık: 12,25 kg · maks. ortam sıcaklığı 43 °C

Performans (ASHRAE, Yoğuşma +55 °C)

ASHRAE: sıvı 46 °C, ortam ve emiş 35 °C. CECOMAF HBP koşulunda (+5 °C, sıvı 55 °C) 1.709 W, 756 W giriş gücü, COP 2,26. Buharlaşma sıcaklığı düştükçe kapasite azalır; seçimi kabin hedef sıcaklığınıza göre yapın.

Elektrik Donanımı (Üretici Referansları)

• Kalkış kondansatörü: 64-77 µF 330 V
• Çalışma kondansatörü: 16 µF 450 V
• Röle: 2014 166 veya QLZ-11.0A (NTC 15 Ω ile · çekme 11 A / bırakma 9,35 A)
• Termik koruyucu: T0348 veya B154-105 (15,4-15,8 A · açma / kapama 105 / 52 °C)

• 🔥 R290 yanıcı akışkandır (A3 sınıfı). Kaynak, kaçak kontrolü ve gaz şarjı yanıcı akışkan kurallarına göre yapılmalıdır: havalandırılmış ortam, kıvılcım kaynağı olmaması ve şarj limitlerine uyum şarttır. Bu kompresör yalnız R290 sistemler içindir.
• 🔧 Değişimde: CSR bağlantısında kalkış ve çalışma kondansatörü birlikte kullanılır; eski kompresörün akışkanını, HBP sınıfını ve montaj delik aralığını ölçü çizimiyle karşılaştırın.
• Uygulama sınırı: Bu model HBP'dir — artı sıcaklıklı soğutucular içindir. Dondurucu (LBP) uygulamalarında kullanılmaz.
