Cubigel NX21TBA Hermetik Kompresör – 7/8 HP, R290, HBP 2.715 W

Cubigel NX21TBA, çok kapılı içecek dolabı, teşhir vitrini ve büyük hacimli şişe soğutucu gibi artı sıcaklıkta çalışan ticari soğutma cihazları için üretilmiş 7/8 HP hermetik pistonlu kompresördür. R290 (propan) ile çalışır; 20,72 cm³ silindir hacmiyle ASHRAE HMBP koşulunda 2.715 W (9.264 BTU/h) soğutma kapasitesi verir.

R290 Propan Gazlı HMBP Kompresör: Büyük Hacimli İçecek ve Teşhir Dolapları İçin

X serisi gövdeli NX21TBA, fan soğutmalı yapısı ve CSR (kalkış ve çalışma kondansatörlü) motoruyla kılcal borulu (kapiler) ve genleşme valfli sistemlerde kullanılabilir. HMBP ASHRAE koşulunda COP 2,55 ile yüksek kapasiteyi verimli üretir. Propanın GWP değeri 3'tür; F-Gaz kısıtlamalarından etkilenmeyen, düşük şarjlı sistemler için uygun bir seçenektir.

Öne Çıkan Teknik Özellikler ve Donanım

• Marka / Model: Cubigel NX21TBA · X serisi
• Soğutucu akışkan: R290 (propan) · R290 ve R600a için EN 60335-2-34 patlama güvenliği onaylı
• Uygulama: HMBP (yüksek-orta arka basınç) · buharlaşma −25 … +10 °C
• Silindir hacmi: 20,72 cm³ · çap 34,93 mm · strok 21,62 mm
• Motor: CSR · kilitli rotor akımı (LRA) 34,5 A · maks. sürekli akım 8,0 A
• Besleme: 220-240 V / 50 Hz monofaze · çalışma aralığı 187-255 V
• Soğutma: fan soğutmalı · genleşme: kılcal boru veya genleşme valfi
• Yağ: ISO VG 32 ester, 500 cm³

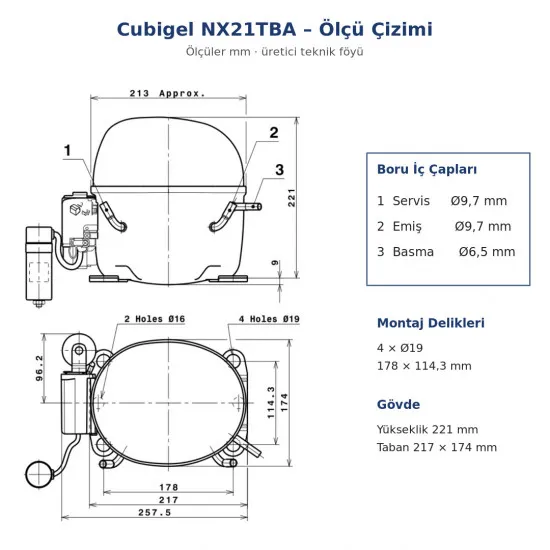

• Boru iç çapları: servis Ø9,7 · emiş Ø9,7 · basma Ø6,5 mm
• Ölçüler: yükseklik 221 mm · taban 217 × 174 mm (terminal kutusuyla 257,5 mm)
• Montaj delikleri: 4 × Ø19 (178 × 114,3 mm) · ayrıca 2 × Ø16
• Ağırlık: 16,09 kg · maks. ortam sıcaklığı 43 °C

Performans (ASHRAE, Yoğuşma +55 °C)

ASHRAE: sıvı 46 °C, ortam ve emiş 35 °C. CECOMAF HMBP koşulunda (+5 °C, sıvı 55 °C) 2.267 W, 1.041 W giriş gücü, COP 2,18. Buharlaşma sıcaklığı düştükçe kapasite azalır; seçimi kabin hedef sıcaklığınıza göre yapın.

Elektrik Donanımı (Üretici Referansları)

• Kalkış kondansatörü: 88-108 µF 330 V
• Çalışma kondansatörü: 16 µF 420 V
• Röle: 2014 180 veya QLZ 16.7A (NTC 15 Ω ile · çekme 16,7 A / bırakma 14 A)
• Termik koruyucu: T0260 (22 A · açma / kapama 105 / 52 °C)

• 🔥 R290 yanıcı akışkandır (A3 sınıfı). Kaynak, kaçak kontrolü ve gaz şarjı yanıcı akışkan kurallarına göre yapılmalıdır: havalandırılmış ortam, kıvılcım kaynağı olmaması ve şarj limitlerine uyum şarttır. Bu kompresör yalnız R290 sistemler içindir.
• 🔧 Değişimde: CSR bağlantısında kalkış ve çalışma kondansatörü birlikte kullanılır; eski kompresörün akışkanını, HMBP sınıfını ve montaj delik aralığını ölçü çizimiyle karşılaştırın.
• Uygulama sınırı: Bu model HMBP'dir — artı sıcaklıklı soğutucular içindir. Dondurucu (LBP) uygulamalarında kullanılmaz.
