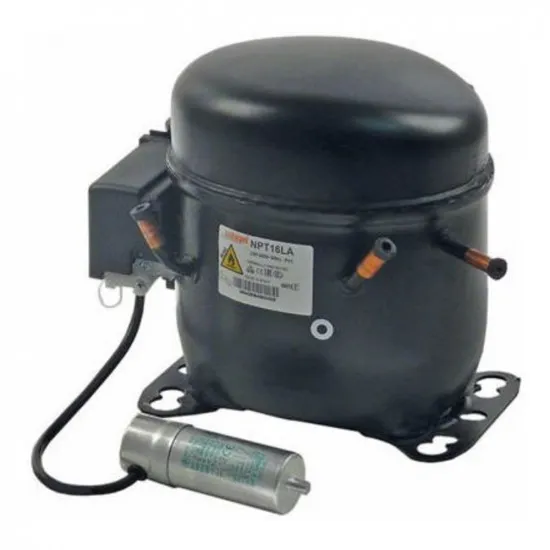

Cubigel NPT16LA Hermetik Kompresör – 1/2 HP, R290, LBP 756 W

Cubigel NPT16LA, dondurucu dolap, derin dondurucu ve dondurma vitrini gibi eksi sıcaklıkta çalışan ticari soğutma cihazları için üretilmiş 1/2 HP hermetik pistonlu kompresördür. R290 (propan) ile çalışır; 16,15 cm³ silindir hacmiyle ASHRAE LBP koşulunda 756 W (2.579 BTU/h) soğutma kapasitesi verir.

R290 Propan Gazlı LBP Kompresör: Dondurucu Dolap ve Derin Dondurucular İçin

P serisi gövdeli NPT16LA, fan soğutmalı yapısı ve CSR (kalkış ve çalışma kondansatörlü) motoruyla −40 °C'ye kadar buharlaşma sıcaklığında çalışır; kılcal borulu (kapiler) ve genleşme valfli sistemlerde kullanılabilir. Propanın GWP değeri 3'tür; F-Gaz kısıtlamalarından etkilenmeyen, düşük şarjlı sistemler için uygun bir seçenektir.

Öne Çıkan Teknik Özellikler ve Donanım

• Marka / Model: Cubigel NPT16LA · P serisi
• Soğutucu akışkan: R290 (propan) · R290 ve R600a için EN 60335-2-34 patlama güvenliği onaylı
• Uygulama: LBP (düşük arka basınç) · buharlaşma −40 … −10 °C
• Silindir hacmi: 16,15 cm³ · çap 31,19 mm · strok 21,13 mm
• Motor: CSR · kilitli rotor akımı (LRA) 19 A · maks. sürekli akım 3,5 A
• Besleme: 220-240 V / 50 Hz monofaze · çalışma aralığı 187-255 V
• Soğutma: fan soğutmalı · genleşme: kılcal boru veya genleşme valfi
• Yağ: ISO VG 32 ester, 400 cm³

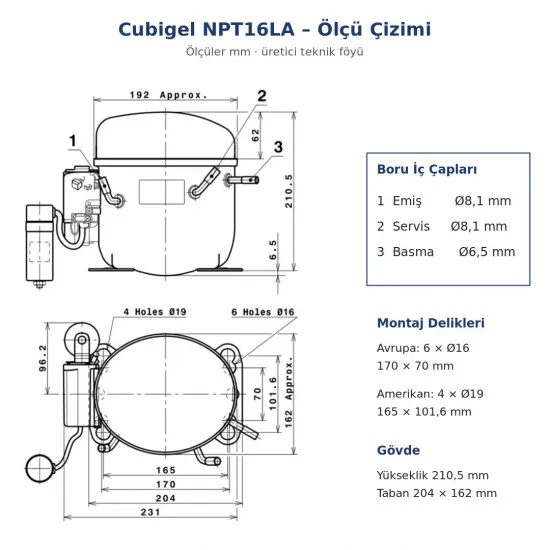

• Boru iç çapları: emiş Ø8,1 · servis Ø8,1 · basma Ø6,5 mm
• Ölçüler: yükseklik 210,5 mm · taban 204 × 162 mm (terminal kutusuyla 231 mm)
• Montaj delikleri: Avrupa tipi 6 × Ø16 (170 × 70 mm) · Amerikan tipi 4 × Ø19 (165 × 101,6 mm)
• Ağırlık: 12,17 kg · maks. ortam sıcaklığı 43 °C

Performans (ASHRAE, Yoğuşma +55 °C)

ASHRAE: sıvı, ortam ve emiş sıcaklığı 32 °C. CECOMAF LBP koşulunda (−25 °C, sıvı 55 °C) 564 W, 486 W giriş gücü, COP 1,16. Buharlaşma sıcaklığı düştükçe kapasite azalır.

Elektrik Donanımı (Üretici Referansları)

• Kalkış kondansatörü: 72-88 µF 330 V
• Çalışma kondansatörü: 12 µF 420 V
• Röle: 2014 158 veya QLZ-9.05A (NTC 15 Ω ile · çekme 9,05 A / bırakma 7,70 A)
• Termik koruyucu: MRA38139 · T0269 · B113-105

• 🔥 R290 yanıcı akışkandır (A3 sınıfı). Kaynak, kaçak kontrolü ve gaz şarjı yanıcı akışkan kurallarına göre yapılmalıdır: havalandırılmış ortam, kıvılcım kaynağı olmaması ve şarj limitlerine uyum şarttır. Bu kompresör yalnız R290 sistemler içindir.
• 🔧 Değişimde: CSR bağlantısında kalkış ve çalışma kondansatörü birlikte kullanılır; eski kompresörün akışkanını, LBP sınıfını ve montaj delik aralığını ölçü çizimiyle karşılaştırın.
• Uygulama sınırı: Bu model LBP'dir — eksi sıcaklıklı dondurucular içindir. Artı sıcaklıklı soğutucu ve su sebili (HBP) uygulamalarında kullanılmaz.
