Cubigel NUY140NAb Hermetik Kompresör – 1/2 HP, R290, LMBP 663 W

Cubigel NUY140NAb, dondurucu dolap, dondurma vitrini ve soğutucu dolap gibi eksi ve düşük artı sıcaklıkta çalışan ticari soğutma cihazları için üretilmiş 1/2 HP hermetik pistonlu kompresördür. R290 (propan) ile çalışır; 14,2 cm³ silindir hacmiyle ASHRAE LMBP koşulunda 663 W (2.262 BTU/h) soğutma kapasitesi verir.

R290 Propan Gazlı LMBP Kompresör: Dondurucu ve Soğutucu Dolaplar İçin Geniş Çalışma Aralığı

NUY140NAb, −40 °C ile 0 °C arasındaki buharlaşma sıcaklıklarında çalışabilen LMBP (düşük-orta arka basınç) sınıfındadır; aynı kompresör hem dondurucu hem de düşük sıcaklıklı soğutucu uygulamalarında kullanılabilir. CSR (kalkış ve çalışma kondansatörlü) motoru, fan soğutmalı gövdesi ve kılcal boru ya da genleşme valfiyle çalışabilmesi sayesinde geniş bir cihaz yelpazesine uyar. Propanın GWP değeri 3'tür; F-Gaz kısıtlamalarından etkilenmeyen, düşük şarjlı sistemler için uygun bir seçenektir.

Öne Çıkan Teknik Özellikler ve Donanım

• Marka / Model: Cubigel NUY140NAb
• Soğutucu akışkan: R290 (propan) · R290 ve R600a için EN 60335-2-34 patlama güvenliği onaylı
• Uygulama: LMBP (düşük-orta arka basınç) · buharlaşma −40 … 0 °C
• Silindir hacmi: 14,2 cm³
• Motor: CSR · kilitli rotor akımı (LRA) 17,7 A · maks. sürekli akım 3,7 A
• Besleme: 220-240 V / 50 Hz monofaze · çalışma aralığı 187-255 V
• Soğutma: fan soğutmalı · genleşme: kılcal boru veya genleşme valfi
• Yağ: ISO VG 32 ester, 300 cm³
• Boru iç çapları: servis Ø8,1 · emiş Ø8,1 · basma Ø6,5 mm
• Ölçüler: yükseklik 207 mm · taban 204 × 166 mm (kondansatörle 238 mm)
• Montaj delikleri: Avrupa tipi 6 × Ø16 (170 × 70 mm) · Amerikan tipi 4 × Ø19 (165 × 101,6 mm)
• Ağırlık: 11,5 kg · maks. ortam sıcaklığı 43 °C

Performans (ASHRAE, Yoğuşma +55 °C)

ASHRAE: sıvı, ortam ve emiş sıcaklığı 32 °C. CECOMAF LMBP koşulunda (−25 °C, sıvı 55 °C) 494 W, 436 W giriş gücü, COP 1,13. Buharlaşma sıcaklığı düştükçe kapasite azalır; seçimi kabin hedef sıcaklığınıza göre yapın.

Elektrik Donanımı (Üretici Referansları)

• Kalkış kondansatörü: 60-61 µF 330 V
• Çalışma kondansatörü: 10 µF 420 V
• Röle: 2014 158 veya QLZ-9.05A (NTC 15 Ω ile · çekme 9,05 A / bırakma 7,70 A)
• Termik koruyucu: B113-105 (11,5 A · açma / kapama 110 / 52 °C)

• 🔥 R290 yanıcı akışkandır (A3 sınıfı). Kaynak, kaçak kontrolü ve gaz şarjı yanıcı akışkan kurallarına göre yapılmalıdır: havalandırılmış ortam, kıvılcım kaynağı olmaması ve şarj limitlerine uyum şarttır. Bu kompresör yalnız R290 sistemler içindir.

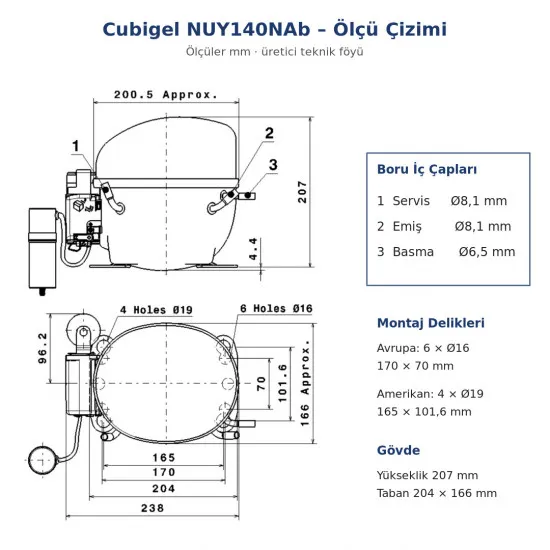

• 🔧 Değişimde: CSR bağlantısında kalkış ve çalışma kondansatörü birlikte kullanılır; eski kompresörün akışkanını, uygulama sınıfını ve montaj delik aralığını ölçü çizimiyle karşılaştırın.
• Uygulama sınırı: Bu model LMBP'dir — buharlaşma sıcaklığı 0 °C'nin üzerine çıkan su sebili ve klima tipi (HBP) uygulamalarında kullanılmaz.
