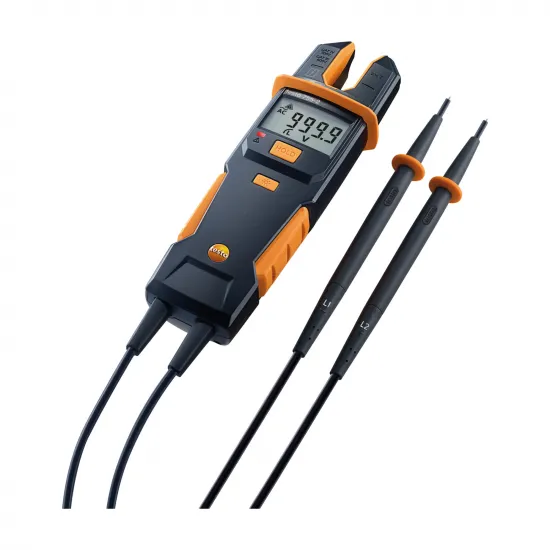

Testo 755-2 Akım/Voltaj Test Cihazı – 1000 V AC/DC, 200 A AC, Döner Alan ve Tek Kutuplu Faz Testi, Fenerli (0590 7552)

Testo 755-2 (ürün kodu 0590 7552), voltaj test cihazı ile akım ölçüm cihazını tek gövdede birleştiren çok fonksiyonlu akım/voltaj test cihazıdır. 6 … 1000 V AC/DC gerilim ve 0,1 … 200 A AC akım ölçer; gerilim ve enerji yokluğunun belirlenmesi, gerilim seviyesi ve süreklilik kontrolü, akım tüketimi ölçümü, döner alan (faz sırası) testi ve iletkende gerilim olup olmadığını hızla gösteren tek kutuplu faz testi için kullanılır. DIN EN 61243-3:2014 ve DIN EN 61010-1:2011'e göre belgelidir.

Gerilim Testi ve Akım Ölçümü Tek Cihazda

Testo 755-2 ölçüm parametresini otomatik algılar; gerilim, polarite ve ölçüm aralığı otomatik belirlenir, cihaz 6 V'un üzerindeki gerilimde kendiliğinden açılır. Değiştirilebilir ölçüm uçları cihazı değiştirmeden kolayca yenilenir; entegre fener karanlık panolarda ölçüm noktasını aydınlatır.

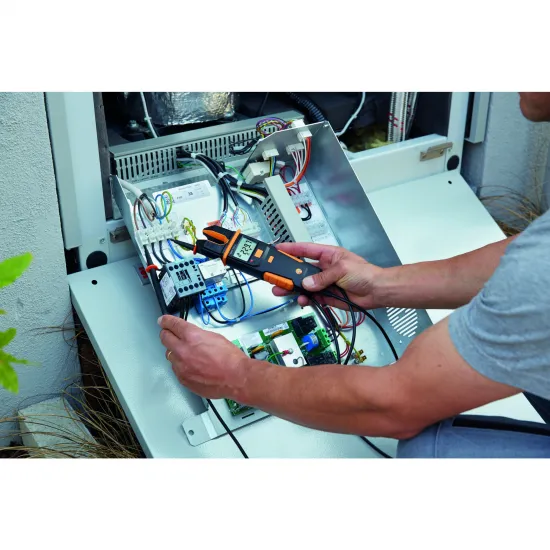

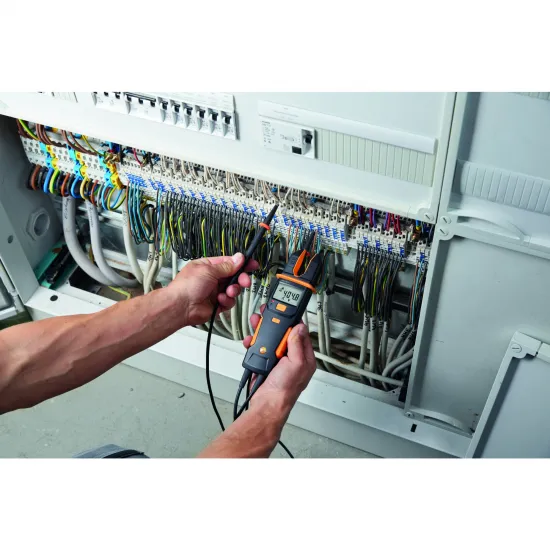

Aynı serideki Testo 755-1'e göre gerilim aralığı 1000 V'a çıkar; ayrıca üç fazlı sistemlerde döner alan yönü kontrolü ve iletkenin canlı olup olmadığını tek uçla gösteren tek kutuplu faz testi yapılabilir. Kompresör ve fan motorlarının faz sırası kontrolünde ve pano servisinde pratik bir çözümdür.

Teknik Özellikler (Testo Resmî Bilgileri)

• Marka / Model: Testo 755-2 akım/voltaj test cihazı · ürün kodu 0590 7552
• Gerilim: 6 … 1000 V AC/DC · çözünürlük 0,1 V · doğruluk ±(%1,5 + 5 digit) 6 … 49,9 V, ±(%1,5 + 3 digit) 50 … 1000 V
• Akım: 0,1 … 200 A AC · çözünürlük 0,1 A · doğruluk ±(%3 + 3 digit)
• Direnç: 30 Ω … 100 kΩ
• Süreklilik Testi: < 30 Ω
• Döner Alan Testi: 100 … 400 V AC, 50/60 Hz
• Tek Kutuplu Faz Testi: >90 … 690 V AC, 50/60 Hz
• Otomatik Fonksiyonlar: gerilim, polarite ve aralık algılama · 6 V üzerinde otomatik açılma · aşırı yük göstergesi (≥1050 V)
• Ekran: LC ekran · 4000 sayım · ölçüm noktası aydınlatması (fener)
• Ölçüm Kategorisi: CAT IV 600 V · CAT III 1000 V
• Koruma Sınıfı: IP64
• Çalışma / Depolama Sıcaklığı: −10 … +50 °C / −15 … +60 °C
• Boyutlar / Ağırlık: 199 × 62 × 40 mm · 320 g
• Onay / Standart: CSA, CE · EN 61243-3:2014 · DIN EN 61010-1:2011

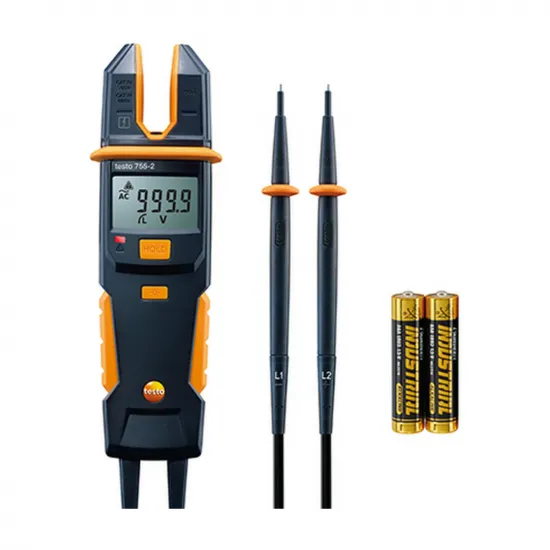

Teslimat Kapsamı

• Testo 755-2 akım/voltaj test cihazı
• Ölçüm uçları ve ölçüm ucu kapakları
• Piller
• Test protokolü ve kullanım kılavuzu

Usta Tavsiyeleri

• Kullanmadan önce bilinen kaynakta deneyin: gerilim yokluğunu doğrulamadan önce cihazı canlı olduğu bilinen bir prizde test edin, ölçümden sonra tekrar deneyin.
• Kompresör faz sırasını kontrol edin: üç fazlı scroll kompresör ve fanlarda ters faz ters dönüşe yol açar; bağlantı öncesi döner alan testiyle faz sırasını doğrulayın.
• Tek kutuplu test kesin sonuç değildir: tek uçla faz testi hızlı ön kontroldür; enerji yokluğunu iki uçlu gerilim ölçümüyle kesinleştirin.
• Akımda tek iletkeni ölçün: akım ölçümünde çatala yalnız bir iletken alın; kablonun tamamı (faz + nötr) alınırsa sıfıra yakın değer okunur.
• Uçları ve kapakları koruyun: CAT ortamına uygun uç kapağı kullanın; hasarlı ucu yenisiyle değiştirin.

Teknik doküman: Testo 755 akım/voltaj test cihazı datasheet (PDF, İngilizce)
