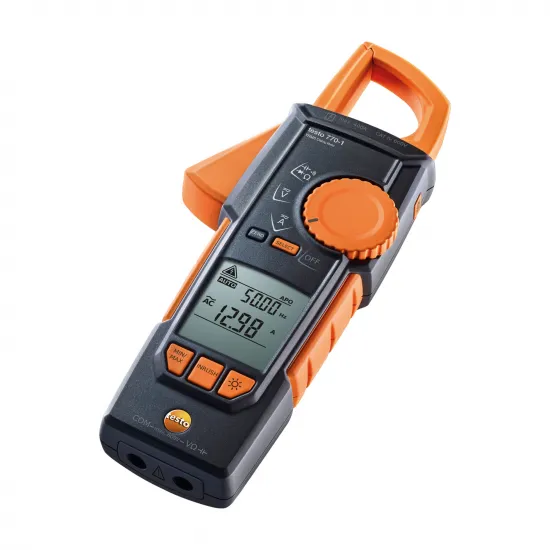

Testo 770-1 TRMS Pens Ampermetre – 400 A AC/DC, 600 V, Başlatma Akımı, Geri Çekilebilir Kıskaç Kolu, CAT IV (0590 7701)

Testo 770-1 (ürün kodu 0590 7701), sıkışık güç kablolarında ve iletkenlerde temassız akım ölçümü için tasarlanmış TRMS (gerçek efektif değer) pens ampermetredir. 0,1 … 400 A AC/DC akım ve 1 mV … 600 V AC/DC gerilim ölçer; başlatma akımı ölçümüyle kompresör ve fan motorlarının kalkış akımını görmenizi sağlar. Kavrama mekanizması sayesinde her kablo kolay ve güvenli biçimde kavranır.

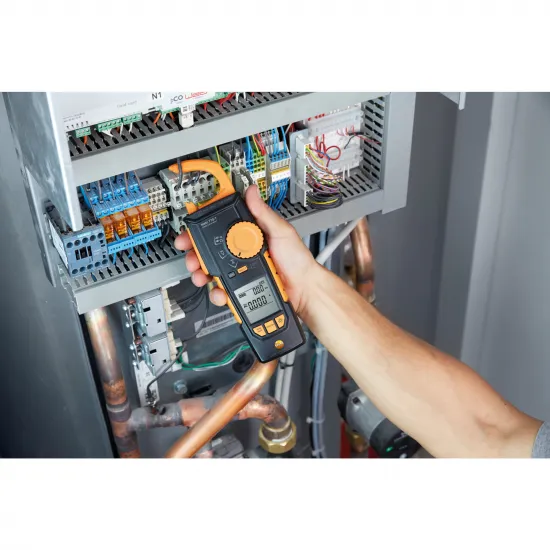

Sıkışık Şalt Dolaplarında Kolay Akım Ölçümü

Testo 770-1'in hareketli kıskaç kolu tamamen geri çekilebilir; böylece şalt dolaplarında sıkıca paketlenmiş kablolar bir kanca kullanır gibi tek tek yakalanır. Cihaz AC/DC ile direnç, süreklilik, diyot ve kapasitans gibi elektriksel parametreleri otomatik olarak belirler ve seçer; iki satırlı geniş ekran ölçümleri net gösterir.

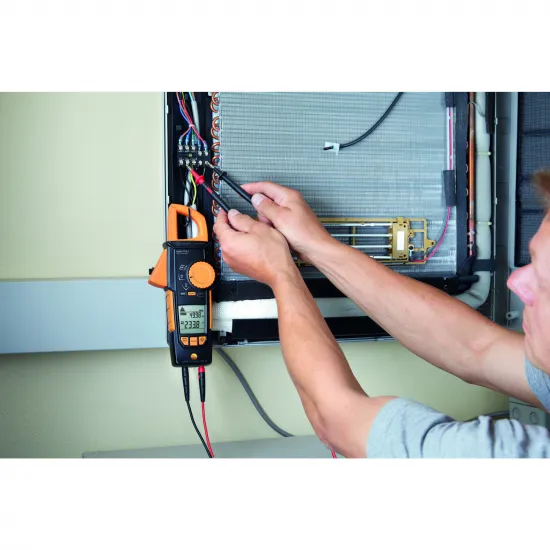

Klima, soğutma ve ısıtma servisinde akım tüketimi ölçümü, canlı kablolarda gerilim beslemesinin kontrolü, anahtarlama bileşenlerinde süreklilik testi, sensörlerin ve motor sargılarının direnç ölçümü gibi günlük elektrik ölçümleri için kullanılır.

Teknik Özellikler (Testo Resmî Bilgileri)

• Marka / Model: Testo 770-1 TRMS pens ampermetre · ürün kodu 0590 7701
• Ölçüm Türü: True RMS · temel doğruluk %0,8
• Akım: 0,1 … 400 A AC/DC · DC akım doğruluğu ±(ölçülen değerin %2,0'ı + 5 digit)
• Gerilim: 1 mV … 600 V AC/DC · DC doğruluk ±(%0,8 + 3 digit) · AC doğruluk ±(%1,0 + 3 digit)
• Direnç: 0,1 Ω … 40 MΩ
• Kapasitans: 0,01 nF … 100 µF
• Diğer Fonksiyonlar: başlatma akımı ölçümü · süreklilik testi · diyot testi · otomatik AC/DC algılama
• Ekran: iki satırlı · 4000 sayım
• Ölçüm Kategorisi: CAT IV 600 V
• Koruma Sınıfı: IP40
• Besleme: 3 × 1,5 V pil
• Çalışma / Depolama Sıcaklığı: −10 … +50 °C / −15 … +60 °C
• Boyutlar / Ağırlık: 243 × 96 × 43 mm · 378 g
• Onay / Standart: CSA/ETL, CE · EN 61326-1, EN 61140

Teslimat Kapsamı

• Testo 770-1 TRMS pens ampermetre
• 1 set ölçüm kablosu (0590 0010)
• Piller
• Test protokolü ve kullanım kılavuzu

Usta Tavsiyeleri

• Tek iletken kavrayın: pens ampermetreyle akım ölçerken yalnız faz ya da nötr iletkenini kıskacın içine alın; iki iletkeni birlikte kavramak alanları birbirini götürdüğü için sıfıra yakın değer gösterir.
• Kompresör kalkışını başlatma akımıyla görün: kalkışta takılan ya da termik attıran kompresörde başlatma akımı fonksiyonuyla kalkış akımını ölçüp etiketteki LRA değeriyle karşılaştırın.
• İnverter devrelerinde TRMS önemlidir: inverter kartlı klimalarda akım dalga biçimi bozuktur; ortalama değer ölçen cihazlar yanıltır, TRMS ölçüm gerçek değeri verir.
• Direnç ve süreklilikte enerjiyi kesin: motor sargısı, sensör ve kontak ölçümlerini devrenin enerjisi kesilip kondansatörler boşaldıktan sonra yapın.
• Kategoriye uyun: cihaz CAT IV 600 V sınıfındadır; bu değerin üzerindeki gerilimlerde ve uygun olmayan ölçüm kablolarıyla ölçüm yapmayın.

Teknik doküman: Testo 770 pens ampermetre ürün broşürü (PDF, Türkçe)
