Testo 750-3 Voltaj Test Cihazı – 690 V AC/DC, LC Ekranlı, Döner Alan, Tek Kutuplu Faz ve RCD Testi, Fenerli (0590 7503)

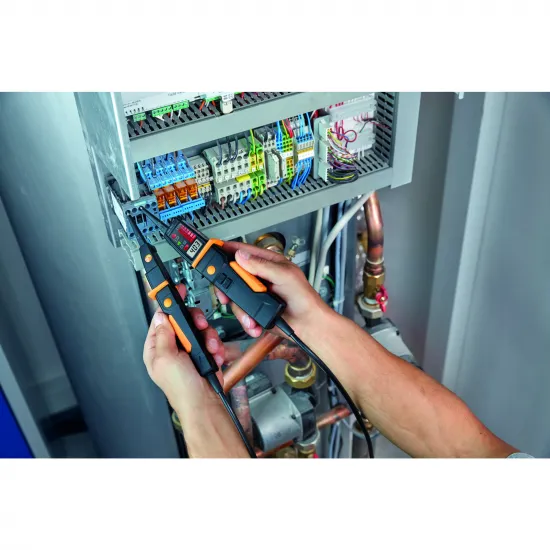

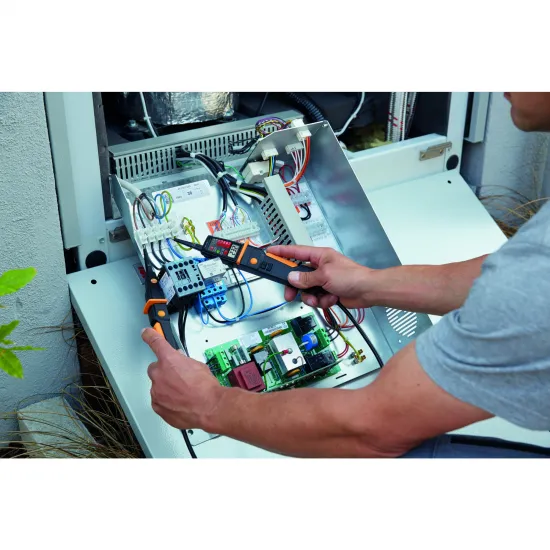

Testo 750-3 (ürün kodu 0590 7503), Testo 750 voltaj test cihazı ailesinin en kapsamlı modelidir. 10 … 690 V AC/DC aralığında gerilim testi yapar; fiber-optik teknolojisiyle her açıdan okunabilen çok yönlü LED ekranın yanında ölçülen değeri sayısal olarak gösteren LC ekrana sahiptir. Elektrik panolarında ve sistemlerinde gerilim ve enerji yokluğunun belirlenmesi, süreklilik testi, döner alan kontrolü, tek kutuplu faz testi ve kaçak akım rölesi (RCD) tetikleme testi için kullanılır. DIN EN 61243-3'e uygundur.

Her Açıdan Okunan LED Ekran ve Değeri Gösteren LC Ekran

Patentli çok yönlü LED ekran, cihaz hangi pozisyonda tutulursa tutulsun gerilim göstergesinin net okunmasını sağlar; ikinci LC ekran ölçülen değeri gösterir. Entegre fener karanlık ölçüm noktalarını aydınlatır. Kaydırmaz halka ve ergonomik tutacak konforlu çalışma sağlar; sağlam gövdesiyle saha koşullarına dayanıklıdır.

RC tetikleme fonksiyonu ile kaçak akım koruma şalterleri test edilir; titreşimli yük butonları tetiklemenin yanlışlıkla yapılmasını önler. Canlı kablolarda gerilim beslemesinin kontrolü ve üç fazlı sistemlerde döner alan yönünün belirlenmesi için pratik bir test cihazıdır.

Teknik Özellikler (Testo Resmî Bilgileri)

• Marka / Model: Testo 750-3 voltaj test cihazı · ürün kodu 0590 7503
• Gerilim: 10 … 690 V AC/DC · çözünürlük 1 V · doğruluk ±(%3 + 5 digit)
• Süreklilik Testi: < 500 kΩ
• Döner Alan Testi: 170 … 690 V faz-faz, 50/60 Hz
• Tek Kutuplu Faz Testi: 100 … 690 V AC, 50/60 Hz
• Diğer Fonksiyonlar: RCD/RC tetikleme · titreşimli yük butonları · ölçüm noktası aydınlatması (fener)
• Ekran: fiber-optik çok yönlü LED ekran + tek satır LCD
• Ölçüm Kategorisi: CAT IV 600 V · CAT III 690 V
• Koruma Sınıfı: IP64
• Besleme: 2 × AAA pil
• Çalışma / Saklama Sıcaklığı: −10 … +50 °C / −15 … +60 °C · çalışma nemi %0–95 bağıl nem
• Boyutlar / Ağırlık: 270 × 72 × 35 mm · 295 g
• Onay / Standart: TÜV, CSA, CE · EN 61243-3 · EN 61326-1 · EN 61010-1

Teslimat Kapsamı

• Testo 750-3 voltaj test cihazı
• Ölçüm ucu koruyucu ve ölçüm ucu kapakları
• Piller
• Test protokolü ve kullanım kılavuzu

Usta Tavsiyeleri

• Kullanmadan önce bilinen kaynakta deneyin: gerilim yokluğunu doğrulamadan önce cihazı canlı olduğu bilinen bir prizde test edin, ölçümden sonra tekrar deneyin.
• Kompresör ve fanlarda faz sırasını kontrol edin: üç fazlı motor bağlamadan önce döner alan testiyle faz sırasını doğrulayın; ters faz ters dönüşe yol açar.
• Tek kutuplu test ön kontroldür: tek uçla faz testi hızlı fikir verir; enerji yokluğunu iki uçlu gerilim testiyle kesinleştirin.
• RCD testinde tüketiciyi haber verin: RC tetikleme kaçak akım rölesini attırır; test öncesi hattaki cihazların enerjisinin kesileceğini hesaba katın.
• Uç kapaklarını takın: CAT IV ortamda ölçüm ucu kapaklarıyla çalışın; hasarlı uçlu cihazı kullanmayın.

Teknik doküman: Testo 750 voltaj test cihazı datasheet (PDF, İngilizce)
