Sanhua YCVS4H01 Çekvalf (Tek Yönlü Vana) – 1/2" ODF Lehim, Kv 2,64, 49 bar

Sanhua YCVS4H01, soğutma hattında akışın tek yönde geçmesini sağlayan piston tipi çekvalftir (tek yönlü vana). 1/2" ODF lehim bağlantılıdır ve Kv 2,64 m³/h geçiş kapasitesine sahiptir.

Ters Akışı Kapatan Piston Tipi Çekvalf — Duruşta Gaz Göçünü Önler

Kompresör durduğunda basma tarafındaki yüksek basınçlı gaz geri dönmek ister. Bu geri akış hem kompresörü ters çevirebilir hem de akışkanın kartere göç etmesine yol açar — kalkışta sıvı vuruntusu demektir. Çekvalf bu yolu kapatır.

Paralel kompresörlü sistemlerde duran kompresörün basma hattına, çalışan kompresörün gazının kaçmasını engeller. Isı pompalarında ve çok evaporatörlü devrelerde akış yönünü sabitler.

Piston tipi yapı, yay yüklü bir pistonun ters basınçta yuvasına oturmasıyla çalışır. Açması için gereken fark basıncı yalnızca 5 kPa (0,05 bar) olduğundan normal akışta kayda değer kayıp yaratmaz.

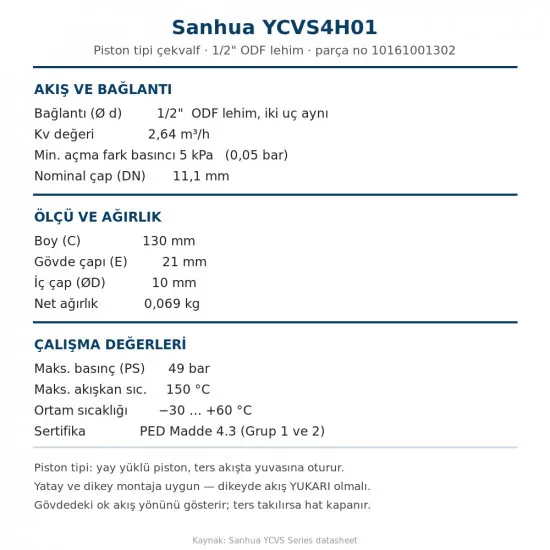

Teknik Özellikler (Resmî Sanhua YCVS Datasheet)

• Model: Sanhua YCVS4H01 | Parça no: 10161001302
• Bağlantı: 1/2" ODF lehim, iki uç aynı ölçü
• Kv değeri: 2,64 m³/h
• Min. açma fark basıncı (OPD): 5 kPa (0,05 bar)
• Nominal çap (DN): 11,1 mm
• Ölçüler: boy 130 mm · gövde çapı 21 mm · iç çap 10 mm
• Net ağırlık: 0,069 kg
• Maks. basınç (PS): 49 bar | Maks. akışkan sıcaklığı (TS): 150 °C
• Ortam sıcaklığı: −30 … +60 °C
• Sertifika: PED Madde 4.3 — Akışkan Grubu 1 ve 2

• ⚠️ Akış yönü şart: gövde üzerindeki ok akış yönünü gösterir. Ters takılan çekvalf hattı tamamen kapatır — devreye almadan önce yönü mutlaka doğrulayın.
• Montaj konumu: yatay ve dikey monte edilebilir. Dikey montajda akış yukarı doğru olmalıdır.
• 🔧 Lehim uyarısı: lehim sırasında gövdeyi ıslak bezle sarın; aşırı ısı piston yayını ve sızdırmazlık yüzeyini bozar.
• Aynı serinin diğer ölçüleri: 5/8" → YCVS5H03 (Kv 4,00) · 3/4" → YCVS6H03 · 7/8" → YCVS7H03 — hepsi katalogumuzda mevcuttur.
• Not: 1/2" ölçüde katalogumuzda önceki nesil modeller de bulunur (YCVS10-44GSHC-1 ve YCV-15018). YCVS4H01 güncel serinin karşılığıdır; sipariş kodunuz hangisiyse onu seçin.
