Sanhua YCVS5H03 Çekvalf (Tek Yönlü Vana) – 5/8" ODF Lehim, Kv 4,00, 49 bar

Sanhua YCVS5H03, soğutma hattında akışın tek yönde geçmesini sağlayan piston tipi çekvalftir (tek yönlü vana). 5/8" (16 mm) ODF lehim bağlantılıdır ve Kv 4,00 m³/h geçiş kapasitesine sahiptir.

Ters Akışı Kapatan Piston Tipi Çekvalf — Duruşta Gaz Göçünü Önler

Kompresör durduğunda basma tarafındaki yüksek basınçlı gaz geri dönmek ister. Bu geri akış hem kompresörü ters çevirebilir hem de akışkanın kartere göç etmesine yol açar — kalkışta sıvı vuruntusu demektir. Çekvalf bu yolu kapatır.

Paralel kompresörlü sistemlerde ise duran kompresörün basma hattına, çalışan kompresörün gazının kaçmasını engeller. Isı pompalarında ve çok evaporatörlü devrelerde de akış yönünü sabitler.

Piston tipi yapı, yay yüklü bir pistonun ters basınçta yuvasına oturmasıyla çalışır. Açması için gereken fark basıncı yalnızca 5 kPa (0,05 bar) olduğundan normal akışta kayda değer kayıp yaratmaz.

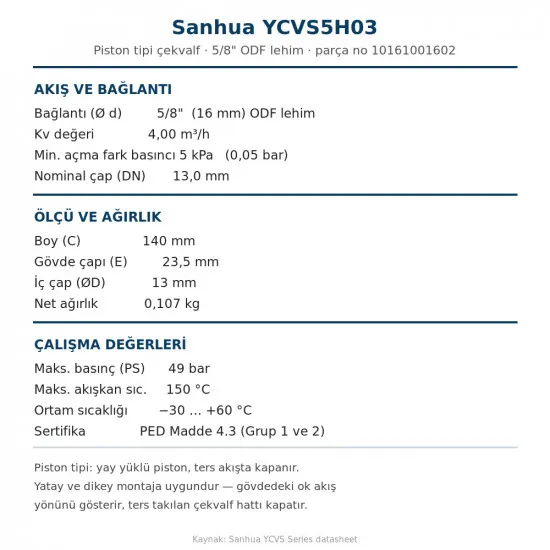

Teknik Özellikler (Resmî Sanhua YCVS Datasheet)

• Model: Sanhua YCVS5H03 | Parça no: 10161001602
• Bağlantı: 5/8" (16 mm) ODF lehim, iki uç aynı ölçü
• Kv değeri: 4,00 m³/h
• Min. açma fark basıncı (OPD): 5 kPa (0,05 bar)
• Nominal çap (DN): 13,0 mm
• Ölçüler: boy 140 mm · gövde çapı 23,5 mm · iç çap 13 mm
• Net ağırlık: 0,107 kg
• Maks. basınç (PS): 49 bar | Maks. akışkan sıcaklığı (TS): 150 °C
• Ortam sıcaklığı: −30 … +60 °C
• Sertifika: PED Madde 4.3 — Akışkan Grubu 1 ve 2

• ⚠️ Akış yönü şart: gövde üzerindeki ok akış yönünü gösterir. Ters takılan çekvalf hattı tamamen kapatır — devreye almadan önce yönü mutlaka doğrulayın.
• Montaj konumu: yatay ve dikey monte edilebilir. Dikey montajda akış yukarı doğru olmalıdır.
• 🔧 Lehim uyarısı: lehim sırasında gövdeyi ıslak bezle sarın; aşırı ısı piston yayını ve sızdırmazlık yüzeyini bozar.
• Diğer ölçüler: 3/8" → YCVS3H01 · 1/2" → YCVS4H01 · 3/4" → YCVS17-66GSHC-1 · 7/8" → YCVS20-77GSHC-1 (katalogumuzda mevcut)
