Sanhua YCVS6H03 Çek Valf – 3/4" ODF Kaynaklı, Düz Tip, Kv 6,80 m³/h, 49 Bar

Sanhua YCVS6H03, soğutucu akışkanın tek yönde akmasını sağlayan, ters yöne geçişi engelleyen pistonlu çek valftir (tek yönlü vana / çekvalf). 3/4" ODF kaynaklı bağlantıya sahiptir.

Düz Tip (S) Gövde ve Damper Yayı: Basınç Darbeli Hatlarda Serbest Montaj

Bu model düz tip (straightway, kodda "S") gövdedir: giriş ve çıkış aynı eksendedir, hat üzerine doğrudan eklenir. Sanhua'nın büyük boylarda sunduğu L tipi gövde ise 90° dönüşlüdür.

Valf damper yaylıdır: basınç darbesi (pulsasyon) olan noktalarda bile pistonun çırpınmasını engeller, bu sayede montaj konumu serbesttir. Çalışma sırasındaki basınç kaybı düşüktür.

Teknik Özellikler (Resmî Sanhua Datasheet R2505)

• Model: Sanhua YCVS6H03 | Sanhua parça no: 10161001702
• Gövde Tipi: S — düz (straightway)
• Bağlantı: 3/4" ODF kaynaklı (solder)
• Kv Değeri: 6,80 m³/h
• Açma Basıncı: 5 kPa (0,05 bar) — düşük basınç kaybı
• İç Geçiş Çapı (ØD): 17,1 mm
• Maks. Çalışma Basıncı (PS): 49 bar (4,9 MPa)
• Akışkan Sıcaklığı: −50 … +150 °C | Ortam: −30 … +60 °C

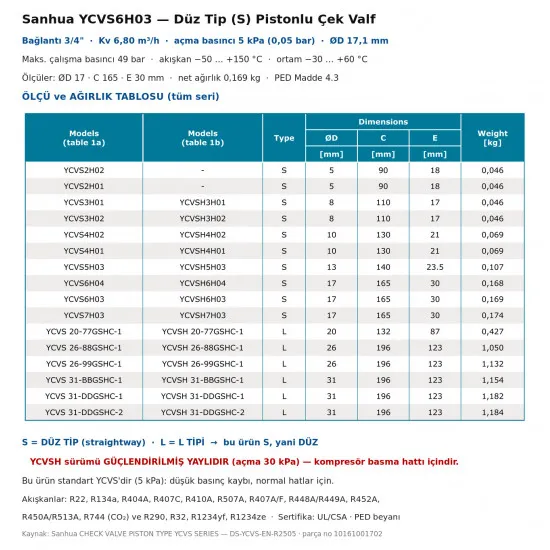

• Ölçüler: ØD 17 · C 165 mm · E 30 mm | Net ağırlık: 0,169 kg — 2. görselde resmî tablo
• Uyumlu Akışkanlar: R22, R134a, R404A, R407C, R410A, R507A, R407A/F, R448A/R449A, R452A, R450A/R513A, R744 (CO₂) ve R290, R32, R1234yf, R1234ze
• Sertifikalar: UL/CSA · PED 2014/68/EU beyanı (Madde 4 §3)

• 🔧 Akış yönünü doğrulayın. Gövde üzerindeki ok, akışkanın gitmesi gereken yönü gösterir. Ters takılan çek valf hattı tamamen tıkar.
• 🔑 YCVS mi YCVSH mi? Sanhua aynı gövdenin güçlendirilmiş yaylı sürümünü YCVSH koduyla üretir (açma basıncı 5 kPa yerine 30 kPa). Güçlendirilmiş sürüm kompresör basma hatları ve çok kompresörlü sistemler içindir. Bu ürün standart YCVS'dir — düşük basınç kaybı gereken normal hatlar için.
• Lehim sırasında gövdeyi ıslak bezle soğutun ve azot süpürmesi yapın; aşırı ısı iç conta ve pistonu bozar.
• Damper yayı sayesinde montaj konumu serbesttir; yine de mümkünse akış yönü yukarı olacak şekilde düşey montaj tercih edilir.
• Açma basıncı sistem hesabına girer: 0,05 bar'lık ek basınç düşümünü hat hesabınızda göz önünde bulundurun.
