Danfoss AKS 11 Pt1000 Sıcaklık Sensörü (084N0005) – 5,5 m Kablo, −50 … +100 °C, IP67

Danfoss AKS 11 (kod 084N0005), soğutma, iklimlendirme ve ısıtma sistemlerinde sıcaklık ölçümü için kullanılan Pt1000 tipi sıcaklık sensörüdür. Danfoss EKC / ERC serisi kumandalarla birlikte çalışır; sıcaklık kaydı ve izleme için de kullanılır.

Pt1000 Sensör: Ohmmetreyle Kontrol Edilebilir, Kalibrasyon Gerektirmez

Pt1000, platin dirençli bir ölçüm elemanıdır: 0 °C'de tam 1000 Ω gösterir ve direnç sıcaklıkla doğrusala yakın değişir. Sensör fabrikada ayarlanmış olarak gelir ve EN 60751 Sınıf B toleransına uygundur — sahada ayar yapmanız gerekmez.

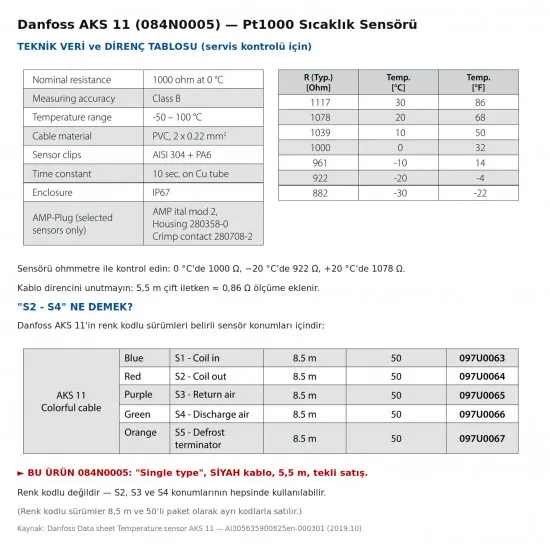

🔧 Servis kolaylığı: Arıza şüphesinde sensörü sökmeden, klemensten ohmmetreyle ölçebilirsiniz: −20 °C'de 922 Ω · 0 °C'de 1000 Ω · +20 °C'de 1078 Ω. Açık devre ya da bu değerlerden sapma sensörün bozulduğunu gösterir. 2. görselde tam direnç tablosu vardır.

Teknik Özellikler (Resmî Danfoss Data Sheet)

• Model: Danfoss AKS 11 | Kod: 084N0005
• Sensör Tipi: Pt1000 — 0 °C'de 1000 Ω nominal direnç
• Doğruluk: EN 60751 Sınıf B
• Ölçüm Aralığı: −50 … +100 °C
• Kablo: 5,5 m · PVC · 2 × 0,22 mm² (iletken direnci 78,2 Ω/km)
• Kablo Sıcaklık Aralığı: −40 … +100 °C | Bağlantı: 2 telli
• Koruma Sınıfı: IP67
• Sensör Klipsi: AISI 304 paslanmaz çelik + PA6
• Zaman Sabiti: Bakır boru üzerinde 10 saniye
• Net Ağırlık: 0,107 kg | EAN: 5702422019626 | CE · RoHS

• 🔑 "S2 – S4" ne demek? Danfoss AKS 11'in renk kodlu sürümleri belirli sensör konumları için üretilir: Mavi S1 (evaporatör girişi) · Kırmızı S2 (evaporatör çıkışı) · Mor S3 (dönüş havası) · Yeşil S4 (üfleme havası) · Turuncu S5 (defrost sonlandırma). Bu ürün siyah kablolu standart ("single type") sürümdür ve S2, S3, S4 konumlarının hepsinde kullanılabilir — renk kodlu sürümler 8,5 m ve 50'li paket olarak ayrı kodlarla satılır.
• 🔧 Montaj: Boru üzerine ölçüm yapılacaksa sensör, birlikte gelen paslanmaz klipsle boruya tam temas edecek şekilde bağlanır ve üzeri yalıtılır. Yalıtım yapılmazsa sensör boru sıcaklığı yerine ortam sıcaklığından etkilenir.
• Uzatma yaparken kablo direncini hesaba katın: 2 × 0,22 mm² kabloda her iletken 78,2 Ω/km'dir; 5,5 m'lik standart kabloda toplam ≈0,86 Ω ölçüme eklenir. Uzun uzatmalarda ölçüm kayar.
• Sensör kablosunu güç kablolarıyla aynı kanaldan geçirmeyin — endüktif gürültü ölçümü bozar.
• IP67 olduğu için nemli ortamlarda ve evaporatör bölgesinde güvenle kullanılır.
