Sanhua SD-14 Mikro Kanallı Isı Değiştirici (Kondenser) | 780 × 754,2 mm | 5,8-16,3 kW (R410A) | 45 bar

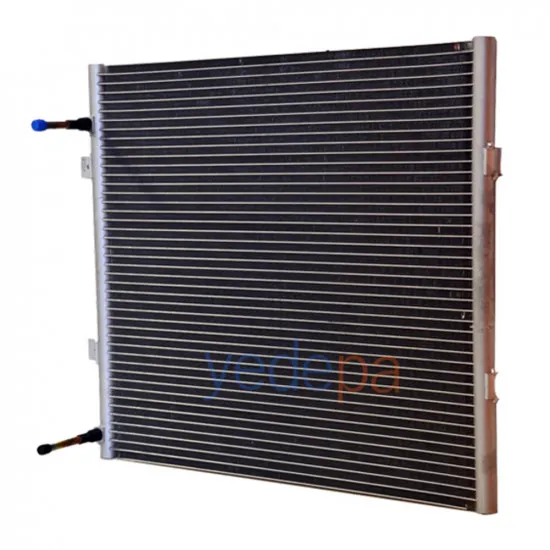

Sanhua SD-14, Sanhua MCHE standart serisinden %100 alüminyum, mikro kanallı kondenser bobinidir. 780 × 754,2 mm tek slab (1 bank) yapıda, 16 mm derinliğinde ve 79 yassı borulu 2 geçişli bir tasarımdır. Hava hızına göre R410A ile 5,8 - 16,3 kW (19.812 - 55.476 BTU/h) ısı reddi sağlar. Tam alüminyum (AA3003) gövde galvanik korozyonu ortadan kaldırır; giriş/çıkış boruları ise lehim kolaylığı için bakırdır.

Alüminyum Mikro Kanallı (Microchannel) Kondenser Bobini

SD-14; fin + yassı boru + uç manifoldlarından oluşan tek slab mikro kanal kondenserdir. Manifold çapı 2 × Ø20 mm, fin sıklığı 23 FPI, fin yüksekliği 8,1 mm'dir. Soğutucu dağılımı 42/37 (giriş/çıkış) olarak 2 geçişe bölünmüştür. Maksimum çalışma basıncı 45 bar (4,5 MPa), patlama basıncı 135 bar (13,5 MPa) olup iç hacmi yalnızca 0,733 litredir — geleneksel borulu-kanatlı kondensere göre çok daha az soğutucu şarjı gerektirir. Bu, hem gaz maliyetini hem F-Gaz kapsamındaki CO₂ eşdeğerini düşürür.

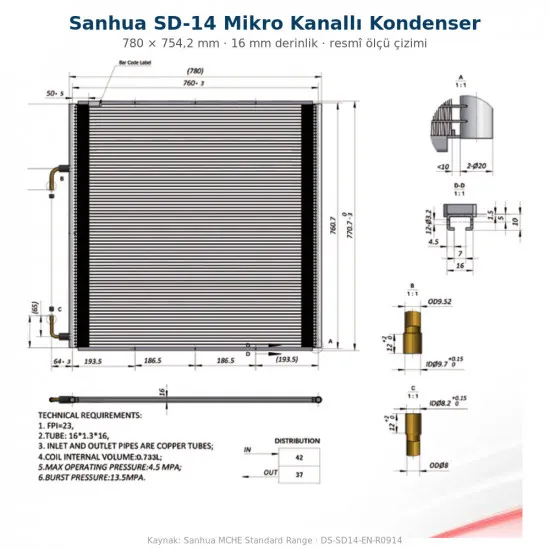

Teknik Özellikler (Resmî Sanhua DS-SD14-EN-R0914)

• Marka / Model: Sanhua / SD-14 · tip tanımı 16-FPI23-2G
• Tip: Mikro kanallı (microchannel) kondenser bobini (MCHE), tek slab
• Ölçü: Boy (L) 780 mm · Yükseklik (H) 754,2 mm · Derinlik / fin genişliği 16 mm
• Manifold: 2 × Ø20 mm · Fin: 23 FPI, fin yüksekliği 8,1 mm
• Boru: 79 adet yassı boru (16 × 1,3 × 16) · 1 bank · 2 geçiş · dağılım 42/37
• Bağlantı: Giriş OD Ø9,52 mm · Çıkış OD Ø8 mm — bakır borular
• Basınç: Maks. çalışma 45 bar (4,5 MPa) · Patlama 135 bar (13,5 MPa)
• İç hacim: 0,733 litre
• Malzeme: Borular uzun ömürlü alüminyum alaşım · Fin / manifold / "C" sabitleme çubuğu Alüminyum AA3003 · Giriş-çıkış boruları bakır
• Uyumlu akışkanlar: R410A · R404A · R22 · R134a (yayınlı kapasite verisi) · seri ayrıca R407C / R507 ile uyumludur

Isı Reddi Kapasitesi (hava hızı 1,0 - 4,5 m/s)

Resmî Sanhua test koşulu: yoğuşma 46 °C, aşırı soğutma 6,7 °C, giriş gaz sıcaklığı 76 °C, hava girişi 35 °C, bağıl nem %39,28.

• R410A: 5,81 - 16,25 kW (19.812 - 55.476 BTU/h)
• R22: 5,61 - 15,68 kW (19.161 - 53.520 BTU/h)
• R404A: 5,65 - 15,63 kW (19.292 - 53.326 BTU/h)
• R134a: 5,65 - 15,28 kW (19.276 - 52.153 BTU/h)

Hava tarafı basınç kaybı aynı aralıkta 13,5 - 106,4 Pa'dır — fan seçiminde bu değeri statik basınç bütçenize ekleyin.

Usta Tavsiyeleri

• Bağlantılar bakır: Giriş/çıkış boruları bakır olduğu için saha borusuna normal şekilde lehimlenir — alüminyum lehim gerekmez. Ancak bobin gövdesi alüminyumdur; gövdedeki bir delik/çatlak özel alüminyum kaynak ister, çoğu zaman ekonomik değildir.
• Kapasite hava hızına çok bağlıdır: 1,0 m/s'de ~5,8 kW iken 4,5 m/s'de ~16,3 kW'a çıkar. Fan debinizi kapasite hedefinize göre seçin — mikro kanalda fan seçimi, bobin seçimi kadar belirleyicidir.
• Şarj miktarı: iç hacim yalnız 0,733 L olduğu için sistem şarjı geleneksel kondensere göre belirgin şekilde düşer. Şarjı eski bobine göre değil, yeniden hesaplayarak yapın.
• Montaj: kondenser olarak dik (veya yataydan en az 15° eğimle) monte edin, giriş bağlantısı üstte olacak şekilde konumlandırın.
• Temizlik: fin yüzeyini fin yönünde, düşük basınçlı hava/su ile düzenli temizleyin; yüksek basınç finleri yatırır ve kapasiteyi kalıcı olarak düşürür.
• Nakliye ve montajda yassı borulara çarpma/ezilmeye karşı dikkat edin — mikro kanal boruları ince cidarlıdır.
• Aynı serinin büyük boyları: SD-17 (1324 × 622,6 mm, 4,7-32,3 kW) ve SD-38 (2293 × 1008 mm, 50-145 kW).
