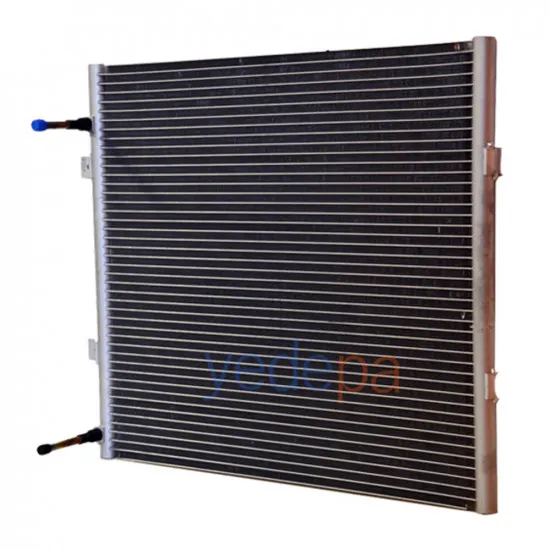

Sanhua SD-38 Mikro Kanallı Isı Değiştirici (Kondenser) | 2293 × 1008 mm | 50-145 kW (R410A) | 45 bar

Sanhua SD-38, Sanhua MCHE (Micro-Channel Heat Exchanger) standart serisinin büyük boy, %100 alüminyum mikro kanallı kondenser bobinidir. 2293 × 1008 mm tek slab (1 bank) yapıda, 106 yassı borulu 2 geçişli bir tasarımdır. Geleneksel bakır-alüminyum kondensere göre çok daha kompakt ve hafiftir; tam alüminyum (AA3003) gövde galvanik korozyonu ortadan kaldırır, giriş/çıkış boruları ise saha lehimi için bakırdır. R410A ile hava hızına ve sıcaklık farkına (ΔT) bağlı olarak ~50 - 145 kW (ΔT=20K) ısı reddi sağlar; ΔT=30K koşulunda 223 kW'a kadar çıkar.

Büyük Boy Alüminyum Mikro Kanallı (Microchannel) Kondenser

SD serisinde numara büyüdükçe bobin de büyür; SD-38, serinin (SD10-SD41) üst uç, yüksek kapasiteli modellerinden biridir. Fin + yassı boru + uç manifoldlarından oluşan tek slab yapıda; manifold çapı Ø26 mm, fin sıklığı 23 FPI, fin yüksekliği 8,1 mm'dir. Toplam iç hacmi 3,072 litre olup geleneksel kondensere göre çok daha az soğutucu şarjı gerektirir. PED Kat. I ve UL 207 onaylıdır.

Teknik Özellikler

• Marka / Model: Sanhua / SD-38 (iç nomenklatür 20.6-FPI23-2G)
• Tip: Mikro kanallı (microchannel) kondenser bobini (MCHE), tek slab
• Dış Ölçü: Boy (L) 2293 mm · Yükseklik (H) 1008 mm · Derinlik (cD) 20,6 mm
• Aktif Isı Değiştirici Alanı: L1 2241 × H1 1007 mm · ön yüzey 2,26 m²
• Manifold: Ø26 mm · Fin: 23 FPI, fin yüksekliği 8,1 mm, fin aralığı 1,1 mm
• Boru: 106 adet yassı boru (yükseklik 1,3 mm) · 1 bank · 2 geçiş · dağılım 75/31
• Bağlantı: Giriş ID Ø12,7 mm (1/2") · Çıkış ID Ø9,52 mm (3/8") — bakır borular
• İç Hacim: Toplam 3,072 L (bobin 2,3452 + manifold 0,7272)
• Basınç: Maks. çalışma 45 bar (4,5 MPa) · Patlama 135 bar (13,5 MPa)
• Sıcaklık Aralığı: -40 / +121°C · Ağırlık: ~20,3 kg (20,332 kg)
• Malzeme: Borular uzun ömürlü alüminyum alaşım (LLA) · Fin / yan plaka AA3003 · Manifold AA3003/AA3005 · Giriş-çıkış boruları bakır
• Onaylar: PED Kat. I (2014/68/EU) · UL 207
• Uyumlu Akışkanlar: R410A, R404A, R407C, R134a, R22, R290, R507

Isı Reddi Kapasitesi (hava hızı 1 - 4,5 m/s)

Kapasite hava hızına ve yoğuşma-hava sıcaklık farkına (ΔT) güçlü şekilde bağlıdır. Resmi Sanhua verisi (ΔT = kondenser-hava sıcaklık farkı):

• R410A: ΔT=10K ~25-72 kW · ΔT=20K ~50-145 kW · ΔT=30K ~76-223 kW
• Örnek (ΔT=20K, 2,5 m/s hava): R410A 101 kW · R507 95 kW · R404A 94 kW · R290 93 kW · R407C 81 kW · R134a 81 kW

Usta Tavsiyeleri

• Bağlantılar bakır: Giriş/çıkış boruları bakır olduğu için saha borusuna normal lehimle bağlanır — alüminyum lehim gerekmez. Ancak bobin gövdesi alüminyumdur; gövdedeki delik/çatlak özel alüminyum kaynak ister, çoğu zaman ekonomik değildir.
• Kapasite hava hızına bağlı: Aynı bobin 1 m/s'de ΔT=20K için ~50 kW verirken 4,5 m/s'de ~145 kW verir; fan debinizi hedef ısı reddi değerine göre seçin.
• Büyük ve ağır bir bobindir (~20,3 kg, 2,3 m boy); montaj şasisinin taşıma kapasitesini ve titreşim yalıtımını doğrulayın.
• Kondenser olarak dik (veya yataydan en az 15° eğimle), giriş bağlantısı üstte olacak şekilde monte edin; fin yüzeyini fin yönünde düşük basınçlı hava/su ile temizleyin.
• Nakliye ve montajda yassı boru/finlerin ezilmesine karşı dikkat edin — küçük bir delik bobini kullanılamaz hâle getirir.
