Sanhua SD-17 (SH043) Mikro Kanallı Isı Değiştirici (Kondenser) | 1324 × 622,6 mm | 4,7-32,3 kW (R410A) | 45 bar

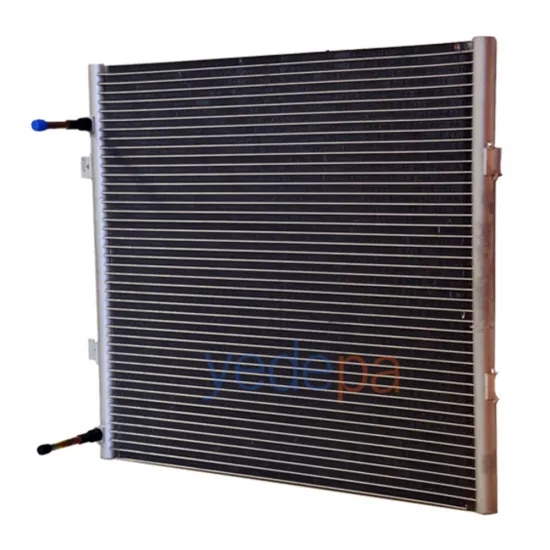

Sanhua SD-17 (fabrika/sipariş kodu SH043 — SD-17 ve SH043 aynı ürünü işaret eder), Sanhua MCHE standart serisinden %100 alüminyum, mikro kanallı kondenser bobinidir. 1324 × 622,6 mm tek slab (1 bank) yapıda, 25,4 mm derinliğinde ve 65 yassı borulu 2 geçişli bir tasarımdır. Hava hızına göre R410A ile 4,7 - 32,3 kW (16.086 - 110.157 BTU/h) ısı reddi sağlar. Tam alüminyum (AA3003) gövde galvanik korozyonu ortadan kaldırır; giriş/çıkış boruları ise lehim kolaylığı için bakırdır.

Alüminyum Mikro Kanallı (Microchannel) Kondenser Bobini

SD-17 / SH043; fin + yassı boru + uç manifoldlarından oluşan tek slab mikro kanal kondenserdir. Manifold çapı 2×Ø32 mm, fin sıklığı 23 FPI, fin yüksekliği 8,1 mm'dir. Soğutucu dağılımı 45/20 (giriş/çıkış) olarak 2 geçişe bölünmüştür. Maksimum çalışma basıncı 45 bar (4,5 MPa), patlama basıncı 135 bar (13,5 MPa) olup iç hacmi yalnızca 1,634 litredir — geleneksel kondensere göre çok daha az soğutucu şarjı gerektirir.

Teknik Özellikler

• Marka / Model: Sanhua / SD-17 (fabrika kodu SH043) · tip tanımı 25.4-FPI23-2G
• Tip: Mikro kanallı (microchannel) kondenser bobini (MCHE), tek slab

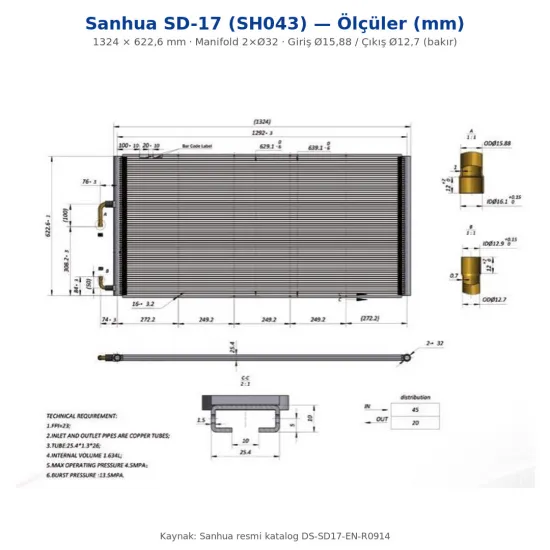

• Ölçü: Boy (L) 1324 mm · Yükseklik (H) 622,6 mm · Derinlik / fin genişliği 25,4 mm (1")
• Manifold: 2 × Ø32 mm (1,26") · Fin: 23 FPI, fin yüksekliği 8,1 mm
• Boru: 65 adet yassı boru (25,4 × 1,3 × 26) · 1 bank · 2 geçiş · dağılım 45/20
• Bağlantı: Giriş OD Ø15,88 mm (5/8") · Çıkış OD Ø12,7 mm (1/2") — bakır borular
• Basınç: Maks. çalışma 45 bar (4,5 MPa) · Patlama 135 bar (13,5 MPa)
• İç Hacim: 1,634 litre · Ağırlık: ~9,6 kg
• Malzeme: Borular uzun ömürlü alüminyum alaşım · Fin / manifold / "C" sabitleme çubuğu Alüminyum AA3003 · Giriş-çıkış boruları bakır
• Uyumlu Akışkanlar: R410A, R404A, R22, R134a (yayınlı kapasite verisi) · seri ayrıca R407C / R507 ile uyumludur

Isı Reddi Kapasitesi (hava hızı 0,5 - 4,5 m/s)

Resmi Sanhua test koşulu: yoğuşma 46°C, aşırı soğutma 6,7°C, giriş gaz sıcaklığı 76°C, hava girişi 35°C, bağıl nem %39,28.

• R410A: 4,71 - 32,29 kW (16.086 - 110.157 BTU/h)
• R404A: 4,87 - 30,80 kW (16.602 - 105.080 BTU/h)
• R22: 4,59 - 29,57 kW (15.668 - 100.901 BTU/h)
• R134a: 4,61 - 28,36 kW (15.737 - 96.763 BTU/h)

Usta Tavsiyeleri

• SD-17 = SH043: İki kod da aynı üründür; tedarik ve aramada her iki kodu da kullanın.
• Bağlantılar bakır: Giriş/çıkış boruları bakır olduğu için saha borusuna normal şekilde lehimlenir — alüminyum lehim gerekmez. Ancak bobin gövdesi alüminyumdur; gövdedeki bir delik/çatlak özel alüminyum kaynak ister, çoğu zaman ekonomik değildir.
• Kapasite hava hızına çok bağlıdır: 0,5 m/s'de ~4,7 kW iken 4,5 m/s'de ~32,3 kW'a çıkar. Fan debinizi kapasite hedefinize göre seçin.
• Kondenser olarak dik (veya yataydan en az 15° eğimle) monte edin, giriş bağlantısı üstte olacak şekilde konumlandırın.
• Fin yüzeyini fin yönünde, düşük basınçlı hava/su ile düzenli temizleyin; yüksek basınç finleri yatırır ve kapasiteyi düşürür.
• Nakliye ve montajda yassı borulara çarpma/ezilmeye karşı dikkat edin.
